Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

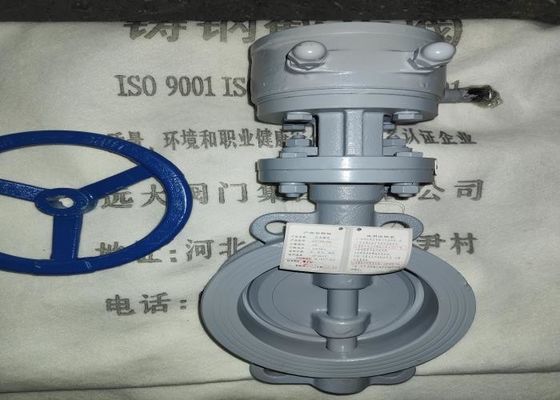

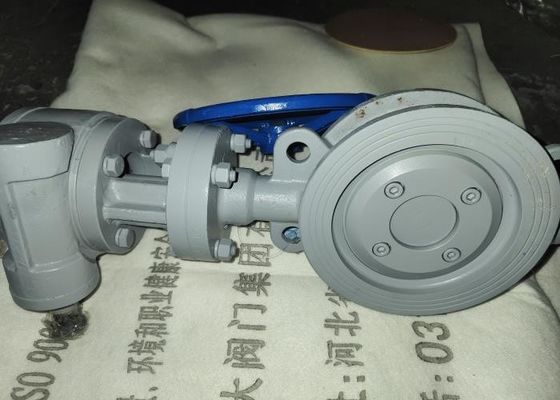

| Ονομασία προϊόντος: | Βαλβίδα πεταλούδας γκοφρέτας | Σύνδεση: | φλάντζα/γκοφρέτα,Γκοφρέτα |
|---|---|---|---|
| Δίσκος: | Ανθρακούχο χάλυβα | Υλικό σώματος: | Ανθρακούχο χάλυβας, χάλυβας |
| Υλικό καθίσματος: | σσ, χάλυβας | Χρώμα: | προσαρμοσμένη |
| Πρότυπο: | GB/T, κινέζικο πρότυπο | Πίεση: | Μέτρια πίεση, χαμηλή πίεση |
| Υψηλό φως: | Βαλβίδα πεταλούδας γκοφρέτας 1200 mm,βαλβίδα πεταλούδας τύπου γκοφρέτας από ανθρακούχο χάλυβα,βαλβίδα πεταλούδας τύπου γκοφρέτας χαμηλής πίεσης |
||
Η βαλβίδα πεταλούδας λαβής είναι απλή στη δομή, μικρή σε μέγεθος και ελαφριά σε βάρος και αποτελείται μόνο από λίγα μέρη.Και μόνο που χρειάζεται να περιστραφεί 90° μπορεί να ανοίξει και να κλείσει γρήγορα, απλή λειτουργία και η βαλβίδα έχει καλά χαρακτηριστικά ελέγχου υγρού.Όταν η βαλβίδα πεταλούδας βρίσκεται στην πλήρως ανοιχτή θέση, το πάχος της πλάκας πεταλούδας είναι η μόνη αντίσταση όταν το μέσο ρέει μέσα από το σώμα της βαλβίδας, επομένως η πτώση πίεσης που δημιουργείται από τη βαλβίδα είναι μικρή, επομένως έχει καλύτερα χαρακτηριστικά ελέγχου ροής.
Αποτελείται από σώμα βαλβίδας, δίσκο, βραχίονα, στέλεχος βαλβίδας, ηλεκτρική συσκευή, δακτύλιο στεγανοποίησης και ούτω καθεξής
| Τύπος |
Μέγεθος |
μεγάλο | H | H1 | ΕΝΑ1 | σι1 | 16 κιλά | 25 κιλά | ||
| ρε1 | Z-Φd | ρε1 | Z-Φd | |||||||
|
D373H -16C/25 |
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-Φ18 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-Φ18 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-Φ18 | 190 | 8-Φ22 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-Φ18 | 220 | 8-Φ26 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-Φ22 | 250 | 8-Φ26 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 295 | 12-Φ22 | 310 | 12-Φ26 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 355 | 12-Φ26 | 370 | 12-Φ30 | |
| 300 | 114 | 283 | 825 | 380 | 420 | 410 | 12-Φ26 | 430 | 16-Φ30 | |
| 350 | 127 | 310 | 900 | 380 | 420 | 470 | 16-Φ26 | 490 | 16-Φ33 | |
| 400 | 140 | 340 | 980 | 450 | 470 | 525 | 16-Φ30 | 550 | 16-Φ36 | |
| 450 | 152 | 380 | 1030 | 480 | 490 | 585 | 20-Φ30 | 600 | 20-Φ36 | |
| 500 | 152 | 410 | 1105 | 480 | 490 | 650 | 20-Φ33 | 660 | 20-Φ36 | |
| 600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-Φ36 | 770 | 20-Φ39 | |
| 700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-Φ36 | 875 | 24-Φ42 | |
| 800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-Φ39 | 990 | 24-Φ48 | |
| 900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-Φ39 | 1090 | 28-Φ48 | |
| 1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-Φ42 | 1210 | 28-Φ55 | |
| 1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-Φ48 | 1420 | 32-Φ55 | |
| Κύριο μέρος | ανταλλακτικό υλικό |
| Σώμα, Δίσκος, Ζυγός | WCB |
| Στέλεχος | 2Cr13 |
| Σφραγιδοφόρο δαχτυλίδι | 430+Γραφίτης αμίαντος |
1. Η βαλβίδα φυλάσσεται σε ξηρή αποθήκη.Απαγορεύεται αυστηρά η αποθήκευσή του σε υπαίθριο χώρο.
2. Μακροχρόνια αποθήκευση, τακτική συντήρηση.
3. Η βαλβίδα είναι εγκατεστημένη στον οριζόντιο ή κατακόρυφο σωλήνα, αλλά θα πρέπει να ανοίγει και να κλείνει για εύκολη λειτουργία.
4. Η δοκιμή πίεσης πρέπει να πραγματοποιείται πριν από την εγκατάσταση και η εγκατάσταση μπορεί να πληροί τις απαιτήσεις.
5. Η κοιλότητα του σωλήνα και της βαλβίδας πρέπει να καθαρίζονται πριν από την εγκατάσταση.
6. Η βαλβίδα δεν πρέπει να υποβάλλεται σε μεγάλες εξωτερικές δυνάμεις μετά την εγκατάσταση.
7. Η κατεύθυνση της μέσης ροής πρέπει να είναι σύμφωνη με την κατεύθυνση του βέλους του σώματος της βαλβίδας κατά την εγκατάσταση.
8. Οι συνθήκες λειτουργίας πρέπει να πληρούν τις τεχνικές απαιτήσεις των προδιαγραφών απόδοσης.
| Πιθανές βλάβες | Αιτία του σφάλματος | Μέθοδος εξάλειψης |
| Διαρροή συσκευασίας |
1. Λήξη ή παλαίωση της γέμισης 2. Το μπουλόνι του στυπιοθλίπτη δεν είναι σφιγμένο |
1. Αντικαταστήστε τη συσκευασία 2. Σφίξτε ομοιόμορφα τα μπουλόνια του στυπιοθλίπτη |
| Διαρροή τελικού καλύμματος |
1. Το μπουλόνι δεν είναι σφιγμένο 2. Ο δακτύλιος Ο έχει καταστραφεί |
1. Σφίξτε τα μπουλόνια. 2. Αντικαταστήστε τον δακτύλιο Ο |
| Διαρροή επιφάνειας στεγανοποίησης |
1. Η κατεύθυνση εγκατάστασης της βαλβίδας δεν συνάδει με τη μέση κατεύθυνση ροής 2. Η διακοπή λειτουργίας δεν είναι στη θέση της 3. Υπάρχει απολέπιση στην επιφάνεια στεγανοποίησης 4. Η επιφάνεια στεγανοποίησης είναι κατεστραμμένη |
1. Ελέγξτε την εγκατάσταση 2. Επανατοποθετήστε τις βίδες στον ενεργοποιητή και κλείστε τις στη θέση τους 3. Καθαρίστε τη συσσώρευση 4. Ξανατριβείτε και επισκευάστε την επιφάνεια στεγανοποίησης |
