Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

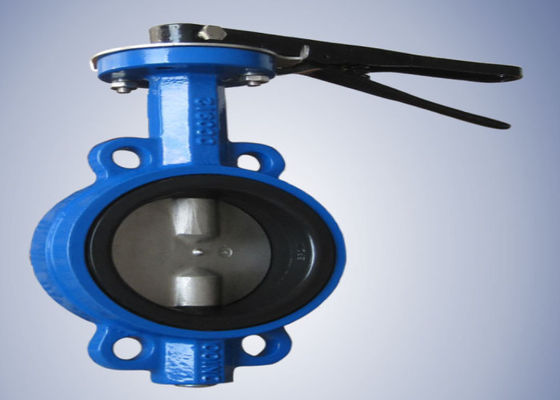

| Όνομα προϊόντων: | Βαλβίδα πεταλούδων γκοφρετών | Υλικό σώματος: | Πετώντας σίδηρος/όλκιμος σίδηρος |
|---|---|---|---|
| Δύναμη: | λαβή (σίδηρος) | Πίεση εργασίας: | 1.0-1.6Mpa (10-25bar) |
| Χρώμα: | ΜΠΛΕ, προσαρμοσμένος, γκρίζος | Μέγεθος: | DN50~350 |
| Σύνδεση: | Γκοφρέτα | Δίσκος: | Όλκιμος σίδηρος |
| Θερμοκρασία των μέσων: | 10-80℃ | MEDIA: | Νερό |
| Υψηλό φως: | Αντιδιαβρωτική όλκιή βαλβίδα πεταλούδων σιδήρου,Όλκιή βαλβίδα πεταλούδων σιδήρου Pinless,Γκρίζα βαλβίδα τύπων γκοφρετών πεταλούδων |
||
Η μισή βαλβίδα πεταλούδων γκοφρετών άξονων pinless έχει τα πλεονεκτήματα των απλών δομικών χαρακτηριστικών, της απόδοσης υπηρεσιών και της ευρείας σειράς εφαρμογής. Το προϊόν μπορεί να εγκατασταθεί σε όλα το διαβρωτικό και μη διαβρωτικό αέριο, τις υγρά, ημι ρευστά, στερεά σωληνώσεις σκονών και τα εμπορευματοκιβώτια στο αργό πετρέλαιο, τη χημική βιομηχανία, τα τρόφιμα, τη βιοιατρική, τη βιομηχανία κλωστοϋφαντουργίας, τη βιομηχανία χαρτιού, την εφαρμοσμένη μηχανική υδρενέργειας, τα σκάφη, την αστική παροχή νερού και την αποξήρανση, τους χύτες, τους ανανεώσιμους πόρους και άλλα συστήματα, και μπορεί να χρησιμοποιηθεί ως εξοπλισμός κανονισμού και περάτωσης
1. Κατά τη διάρκεια της εγκατάστασης, ο δίσκος βαλβίδων θα σταματήσει στην κλειστή θέση.
2. Η ανοίγοντας θέση θα επιβεβαιωθεί σύμφωνα με τη γωνία περιστροφής του πιάτου πεταλούδων.
3. Για τη βαλβίδα πεταλούδων με τη βαλβίδα παράκαμψης, τη μισή βαλβίδα πεταλούδων γκοφρετών άξονων pinless πρέπει να ανοίξουν πρίν ανοίγει.
4. Η εγκατάσταση θα πραγματοποιηθεί σύμφωνα με τις οδηγίες εγκαταστάσεων και λειτουργίας του κατασκευαστή. Στη βαλβίδα πεταλούδων με βαρέων βαρών θα παρασχεθεί ένα στερεό ίδρυμα
| DN | Α | Β | Λ | фD1 | фD3 | Χ |
| DN40 (1,5») | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2») | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5») | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3») | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4») | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5») | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6») | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8») | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10») | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12») | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
