Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

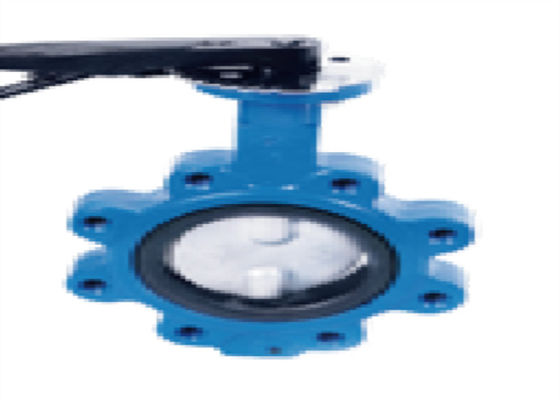

| Όνομα προϊόντων: | Βαλβίδα πεταλούδας γκοφρέτας | υλικό μίσχων: | ανοξείδωτο |
|---|---|---|---|
| Υλικό λαβών: | Σίδηρος | Δαχτυλίδι: | NBR |
| Υλικό σώματος: | Όλκιμος σίδηρος | MEDIA: | Νερό |
| Θερμοκρασία των μέσων: | 10-80℃ | Πίεση εργασίας: | 1.0-1.6Mpa (10-25bar) |
| Χρώμα: | ΜΠΛΕ, που προσαρμόζεται | Μέγεθος: | DN50~350 |
| Υψηλό φως: | Διασπασμένη βαλβίδα πεταλούδων γκοφρετών άξονων,Βαλβίδα πεταλούδων γκοφρετών χυτοσιδήρου,Lug γκοφρετών Pinless βαλβίδα πεταλούδων |
||
1. Κατά τη διάρκεια της εγκατάστασης, ο δίσκος βαλβίδων θα σταματήσει στην κλειστή θέση.
2. Η ανοίγοντας θέση θα επιβεβαιωθεί σύμφωνα με τη γωνία περιστροφής του πιάτου πεταλούδων.
3. Για τη βαλβίδα πεταλούδων με τη βαλβίδα παράκαμψης, τη μισή βαλβίδα πεταλούδων γκοφρετών άξονων pinless πρέπει να ανοίξουν πρίν ανοίγει.
4. Η εγκατάσταση θα πραγματοποιηθεί σύμφωνα με τις οδηγίες εγκαταστάσεων και λειτουργίας του κατασκευαστή. Στη βαλβίδα πεταλούδων με βαρέων βαρών θα παρασχεθεί ένα στερεό ίδρυμα
| Σώμα | Χυτοσίδηρος/όλκιμος σίδηρος |
| Δίσκος | Όλκιμί σίδηρος/ανοξείδωτο |
| Μίσχος | Ανοξείδωτο |
| Κάθισμα | NBR/EPDM ΤΟ /PTFRE |
Πρόσωπο με πρόσωπο: ISO 5752/API 609 ΤΟ /DIN3202
Τέλος φλαντζών: BS 10 ΠΊΝΑΚΑΣ Δ/ΠΊΝΑΚΑΣ Ε/DIN 2501 PN10
| Ονομαστική πίεση | 1.0/1.6 (MPA) |
| Δοκιμή σφραγίδων (νερό) | 1.1 MPA του /1.76 |
| Δοκιμή της Shell (νερό) | 1.5/2.4 MPA |
| DN | Α | Β | Λ | фD1 | фD3 | Χ |
| DN40 (1,5») | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2») | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5») | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3») | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4») | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5») | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6») | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8») | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10») | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12») | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
