Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα προϊόντων: | Βαλβίδα πεταλούδων γκοφρετών | Υλικό σώματος: | Πετώντας σίδηρος |
---|---|---|---|
Θερμοκρασία των μέσων: | 10-80℃ | MEDIA: | νερό |
σύνδεση: | Γκοφρέτα | Δύναμη: | Λαβή |
Δίσκος: | Χυτοσίδηρος | στέλεχος: | Χάλυβας/ανοξείδωτο |
Μέγεθος λιμένων: | DN50-DN200 | Χρώμα: | ΜΠΛΕ, προσαρμοσμένος, γκρίζος |
Υψηλό φως: | Lug ανοξείδωτου καρφιτσών βαλβίδα πεταλούδων,Lug ανοξείδωτου λαβών βαλβίδα πεταλούδων,Βαλβίδα πεταλούδων τύπων γκοφρετών χυτοσιδήρου |

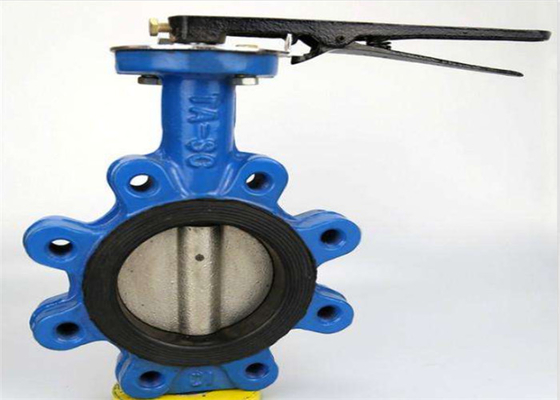

Η βαλβίδα πεταλούδων λαβών έχει τα πλεονεκτήματα της απλής δομής, μικρός όγκος και ελαφρύς. Αποτελείται μόνο από μερικά μέρη. Επιπλέον, το μπορεί να ανοίξουν και να κλείσουν γρήγορα από περιστρεφόμενα 90 °, το οποίο είναι απλό να λειτουργήσει. Συγχρόνως, η βαλβίδα έχει τα καλά ρευστά χαρακτηριστικά ελέγχου. Όταν η βαλβίδα πεταλούδων είναι στην πλήρως ανοικτή θέση, το πάχος του πιάτου πεταλούδων είναι η μόνη αντίσταση όταν διατρέχει το μέσο του σώματος βαλβίδων. Επομένως, η πτώση πίεσης που παράγεται μέσω της βαλβίδας είναι πολύ μικρή, έτσι έχει τα καλά χαρακτηριστικά ελέγχου ροής
Όποιος της συνηθισμένης βαλβίδας πεταλούδων και της βαλβίδας πυλών με την ίδια ονομαστική πίεση και την ονομαστική διάμετρο έχει την καλύτερη συμπίεση και δεν είναι εύκολος να διαρρεύσει;
Η συμπίεση της βαλβίδας πυλών είναι καλύτερη από αυτή της βαλβίδας πεταλούδων, αλλά οι βαλβίδες πεταλούδων μερικών κατασκευαστών έχουν την καλή εκτέλεση σφράγισης.
Η βαλβίδα πυλών έχει το μεγάλο όγκο και καταλαμβάνει το μεγάλο διάστημα.
Η βαλβίδα πεταλούδων έχει το μικρό όγκο και το μικρό διάστημα.
Η συγκεκριμένη επιλογή πρέπει επίσης να εξετάσει τη θερμοκρασία του μέσου, της σφράγισης και της συσκευασίας της βαλβίδας.
Οι βαλβίδες πεταλούδων με την ονομαστική διάμετρο μεγαλύτερη από 50 διευκρινίζονται στην προδιαγραφή.
Η βαλβίδα πεταλούδων λαβών είναι ένα εθνικό βασικό νέο προϊόν. Η υψηλής απόδοσης χειρωνακτική βαλβίδα πεταλούδων υιοθετεί μια διπλοί εκκεντρική και ειδική κεκλιμένη ελλειπτική σφραγίζοντας δομή κώνων. Το πρότυπο χρήσης λύνει το μειονέκτημα ότι η επιφάνεια σφράγισης της παραδοσιακής εκκεντρικής βαλβίδας πεταλούδων είναι ακόμα στην τριβή επαφών ολίσθησης τη στιγμή του ανοίγματος και του κλεισίματος 0 ° ~ 10 °, πραγματοποιεί την επίδραση ότι η επιφάνεια σφράγισης του πιάτου πεταλούδων είναι χωρισμένη τη στιγμή του ανοίγματος, και η επίδραση σφράγισης είναι κλειστή τη στιγμή του κλεισίματος της επαφής, ώστε να παραταθεί η ζωή υπηρεσιών και να επιτευχθεί η καλύτερη απόδοση σφράγισης.
Α | Β | Λ | D1 | D3 | Χ | ||
PN10 | PN16 | ||||||
DN40 (1,5») | 69 | 136 | 32 | 65 | 35.25 | 32 | |
DN50 (2») | 80 | 161 | 42.04 | 65 | 35.25 | 32 | |
DN65 (2,5») | 89 | 175 | 44.68 | 65 | 35.25 | 32 | |
DN80 (3») | 95 | 181 | 45.21 | 65 | 35.25 | 32 | |
DN100 (4») | 114 | 200 | 52.07 | 90 | 55.25 | 32 | |
DN125 (5») | 127 | 213 | 54.36 | 90 | 55.25 | 32 | |
DN150 (6») | 139 | 226 | 55.75 | 90 | 55.25 | 32 | |
DN200 (8») | 175 | 260 | 60.58 | 125 | 70.25 | 40 | |
DN250 (10») | 203 | 292 | 65.63 | 125 | 70.25 | 40 | |
DN300 (12») | 242 | 337 | 76.9 | 125 | 70.25 | 40 | |
DN35O (14») | 267 | 368 | 75 | 125 | 70.25 | 40 | |
DN400 (16») | 297 | 400 | 85.7 | 197 | 100.3 | 51.2 | 72 |
DN450 (18») | 315 | 422 | 104.6 | 197 | 100.3 | 51.2 | 72 |
DN500 (20») | 348 | 480 | 130.28 | 197 | 100.3 | 64.2 | 82 |
DN600 (24») | 444 | 562 | 151.36 | 276 | 130.3 | 70.2 | 82 |
