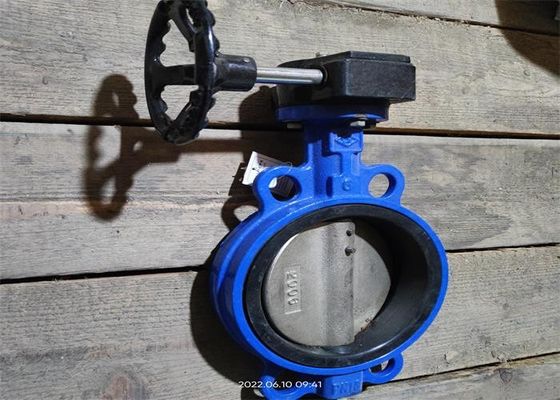

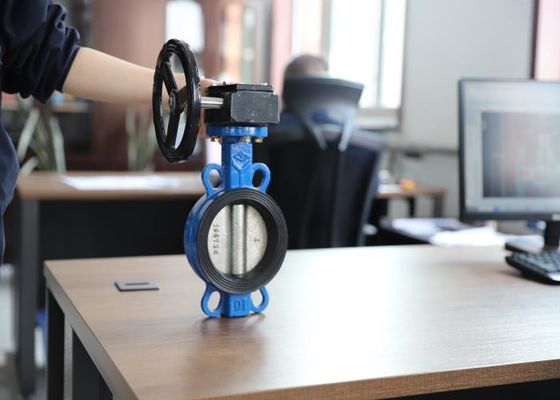

Βαλβίδα πεταλούδας με μεσαίο υλικό από χυτοσίδηρο API

Εισαγωγή

Η βαλβίδα πεταλούδας λαβής είναι απλή στη δομή, μικρή σε μέγεθος και ελαφριά σε βάρος και αποτελείται μόνο από λίγα μέρη.Και μόνο που χρειάζεται να περιστραφεί 90° μπορεί να ανοίξει και να κλείσει γρήγορα, απλή λειτουργία και η βαλβίδα έχει καλά χαρακτηριστικά ελέγχου υγρού.Όταν η βαλβίδα πεταλούδας βρίσκεται στην πλήρως ανοιχτή θέση, το πάχος της πλάκας πεταλούδας είναι η μόνη αντίσταση όταν το μέσο ρέει μέσα από το σώμα της βαλβίδας, επομένως η πτώση πίεσης που δημιουργείται από τη βαλβίδα είναι μικρή, επομένως έχει καλύτερα χαρακτηριστικά ελέγχου ροής.

Μέγεθος σύνδεσης

Όνομα κύριου εξαρτήματος και υλικό

Χαρακτηριστικά της βαλβίδας

1. Η δομή υιοθετεί τη δομή ημιαξόνων, η λειτουργία 90 μοιρών ανοίγει γρήγορα.Η πλάκα έχει υψηλή αντοχή, μεγάλη επιφάνεια ροής, μικρή αντίσταση ροής και εξοικονόμηση ενέργειας.
2. Το μέσο μπορεί να ρέει και από τις δύο πλευρές της βαλβίδας δίσκου φλάντζας προς οποιαδήποτε κατεύθυνση, μπορεί να επιτύχει το σκοπό της σύνδεσης ή της αποκοπής.
3. Χωρίς σχεδιασμό δομής κωνικού πείρου: η σύνδεση μετάδοσης μεταξύ του άξονα βαλβίδας και της πλάκας βαλβίδας υιοθετεί τη μορφή εξαγωνικής σύνδεσης, η οποία επιλύει αποτελεσματικά τους κρυμμένους κινδύνους διαρροής και πτώσης του αρχικού πείρου κώνου βαλβίδας μεσαίας γραμμής, βελτιώνει σημαντικά τη στεγανοποίηση της βαλβίδας ασφάλεια απόδοσης και λειτουργίας και λύνει πλήρως το πρόβλημα της πτώσης του αρχικού πείρου κώνου της βαλβίδας πεταλούδας μεσαίας γραμμής.
4. Καλή απόδοση σφράγισης: Επειδή η βαλβίδα δεν υιοθετεί σχέδιο καρφίτσας, λύνει πλήρως το πρόβλημα της διαρροής κωνικής ακίδας της αρχικής βαλβίδας πεταλούδας μεσαίας γραμμής.Η έδρα της βαλβίδας υιοθετεί τη διαδικασία ενσωματωμένου βουλκανισμού.Από τη μία πλευρά, το πρόβλημα διαρροής μεταξύ της έδρας της βαλβίδας και του σώματος που υπάρχει στη δοκιμή πίεσης της αρχικής βαλβίδας μεσαίας γραμμής επιλύεται.Από την άλλη πλευρά, η πλευρική επιφάνεια στεγανοποίησης του βουλκανισμένου καθίσματος είναι ευρύτερη και προστίθενται τρεις στεγανοποιητικές γραμμές τύπου O-ring για να γίνει πιο αξιόπιστη η στεγανοποίηση με τη φλάντζα του σωλήνα.Η φλάντζα της φλάντζας αποθηκεύεται.


Προφυλάξεις

1. Η βαλβίδα είναι εγκατεστημένη στον αγωγό για άνοιγμα και κλείσιμο και μπορεί επίσης να χρησιμοποιηθεί για ρύθμιση και στραγγαλισμό.
2. Η βαλβίδα μπορεί να εγκατασταθεί προς οποιαδήποτε κατεύθυνση.
3. Η κοιλότητα του σωλήνα και της βαλβίδας πρέπει να καθαρίζονται πριν από την εγκατάσταση.
4. Η βαλβίδα δεν πρέπει να υποβάλλεται σε μεγάλες εξωτερικές δυνάμεις μετά την εγκατάσταση.
5. Η βαλβίδα είναι εγκατεστημένη στον αγωγό που είναι κλειστός για μεγάλο χρονικό διάστημα και θα πρέπει να ανοίγει και να κλείνει τακτικά.
6. Όταν η τοπική ελάχιστη θερμοκρασία είναι χαμηλότερη από 4℃, πρέπει να λαμβάνεται προστασία μόνωσης.Καθώς η τελική βαλβίδα θα πρέπει να χρησιμοποιείται με θέρμανση σωλήνα ή μανδύα, για να αποφευχθεί η θερμοκρασία του τοιχώματος του σωλήνα κάτω από 0℃.
7. Απαγορεύεται αυστηρά η εγκατάσταση και χρήση στον αγωγό υπό δόνηση ή ταχεία μεταβολή της μέσης θερμοκρασίας.
8. Οι συνθήκες λειτουργίας πρέπει να είναι σύμφωνες με τις απαιτήσεις των προδιαγραφών απόδοσης
