Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Βαλβίδα πεταλούδων γκοφρετών | Σύνδεση: | Γκοφρέτα |
|---|---|---|---|
| Χρώμα: | ΜΠΛΕ, που προσαρμόζεται | Μέγεθος: | DN40 σε DN600 |
| Πίεση εργασίας: | 1.0-1.6Mpa (10-25bar) | Λαβή: | Σίδηρος |
| στέλεχος: | ανοξείδωτο | Δύναμη: | handel |
| Κάθισμα: | EPDM ΤΟ /NBR/PTFE | Υλικό σώματος: | Σίδηρος/όλκιμος σίδηρος |
| Υψηλό φως: | Βαλβίδα πεταλούδων γκοφρετών Pinless,Βαλβίδα πεταλούδων γκοφρετών χυτοσιδήρου,Βαλβίδα πεταλούδων Pinless λαβών |
||

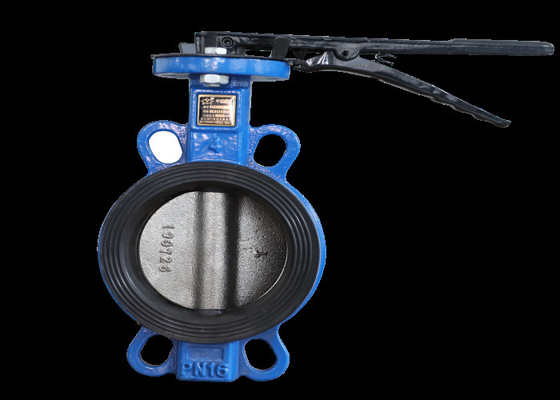

Το πιάτο πεταλούδων της βαλβίδας πεταλούδων γκοφρετών εγκαθίσταται στην κατεύθυνση διαμέτρων της σωλήνωσης. Στο κυλινδρικό κανάλι του σώματος βαλβίδων πεταλούδων, το disc-shaped πιάτο πεταλούδων περιστρέφεται γύρω από τον άξονα με μια γωνία περιστροφής 0 ° - 90 °, τα οποία μπορούν να διαδραματίσουν το ρόλο του κανονισμού ροής. Όταν το πιάτο πεταλούδων περιστρέφεται σε 90 °, η βαλβίδα φθάνει στο μέγιστο άνοιγμα. Η βαλβίδα πεταλούδων γκοφρετών έχει τα πλεονεκτήματα της απλής δομής, μικρός όγκος και ελαφρύς. Αποτελείται μόνο από μερικά μέρη. Επιπλέον, το μπορεί να ανοίξουν και να κλείσουν γρήγορα από περιστρεφόμενα 90 °, το οποίο είναι απλό να λειτουργήσει. Συγχρόνως, η βαλβίδα έχει τα καλά ρευστά χαρακτηριστικά ελέγχου.
Όποιος της συνηθισμένης βαλβίδας πεταλούδων και της βαλβίδας πυλών με την ίδια ονομαστική πίεση και την ονομαστική διάμετρο έχει την καλύτερη συμπίεση και δεν είναι εύκολος να διαρρεύσει;
Η συμπίεση της βαλβίδας πυλών είναι καλύτερη από αυτή της βαλβίδας πεταλούδων, αλλά μερικοί κατασκευαστές έχουν την καλή εκτέλεση σφράγισης της βαλβίδας πεταλούδων.
Η βαλβίδα πυλών έχει το μεγάλο όγκο και καταλαμβάνει το μεγάλο διάστημα.
Η βαλβίδα πεταλούδων έχει το μικρό όγκο και το μικρό διάστημα.
Η συγκεκριμένη επιλογή πρέπει επίσης να εξετάσει τη θερμοκρασία του μέσου, της σφράγισης και της συσκευασίας της βαλβίδας.
Οι βαλβίδες πεταλούδων με την ονομαστική διάμετρο μεγαλύτερη από 50 διευκρινίζονται στην προδιαγραφή.
Η υψηλής απόδοσης χειρωνακτική βαλβίδα πεταλούδων υιοθετεί μια διπλοί εκκεντρική και ειδική κεκλιμένη ελλειπτική σφραγίζοντας δομή κώνων. Το πρότυπο χρήσης λύνει το μειονέκτημα ότι η επιφάνεια σφράγισης της παραδοσιακής εκκεντρικής βαλβίδας πεταλούδων είναι ακόμα στην τριβή επαφών ολίσθησης τη στιγμή του ανοίγματος και του κλεισίματος 0 ° ~ 10 °, πραγματοποιεί την επίδραση ότι η επιφάνεια σφράγισης του πιάτου πεταλούδων είναι χωρισμένη τη στιγμή του ανοίγματος, και η επίδραση σφράγισης είναι κλειστή τη στιγμή του κλεισίματος της επαφής, ώστε να παραταθεί η ζωή υπηρεσιών και να επιτευχθεί η καλύτερη απόδοση σφράγισης.
| DN | Α | Β | Λ | фD1 | фD3 | Χ |
| DN40 (1,5») | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2») | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5») | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3») | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4») | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5») | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6») | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8») | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10») | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12») | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
