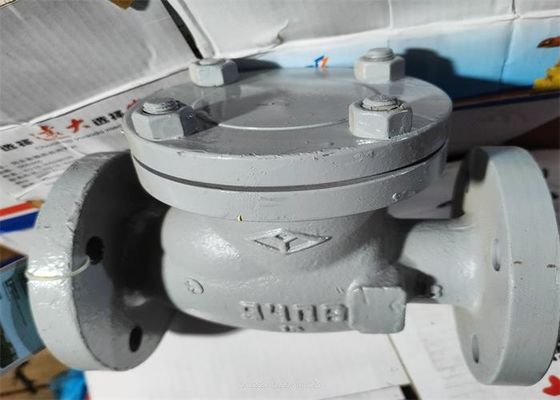

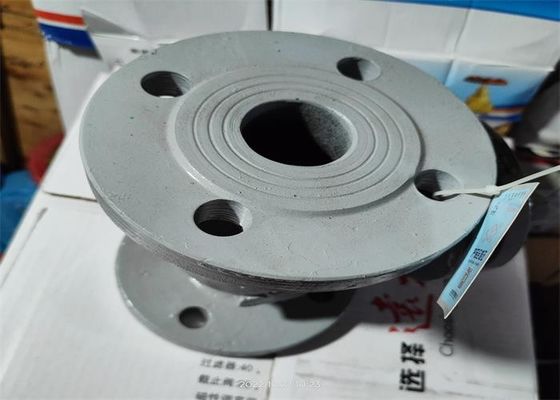

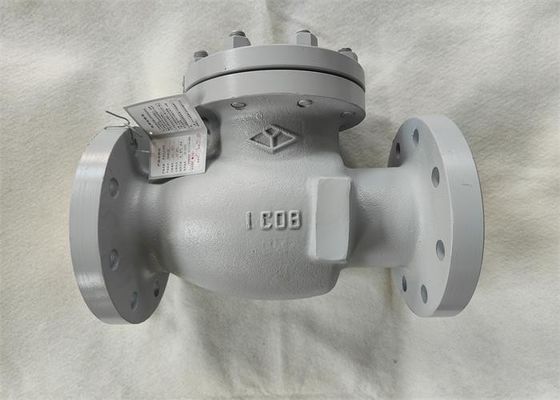

| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ταλάντευσης | Σύνδεση: | Άκρες φλαντζών, RF |
|---|---|---|---|
| Όνομα: | Βαλβίδα αντεπιστροφής | MEDIA: | Νερό, πετρέλαιο, ατμός, αέριο |
| Τυποποιημένος ή μεταβλητός: | Πρότυπα | Θερμοκρασία εργασίας: | -29°C~425°C |
| Υλικό: | χάλυβας άνθρακα WCB | Πίεση: | Μέση πίεση, χαμηλή πίεση |
| Υψηλό φως: | βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης χάλυβα άνθρακα,Γκρίζα βαλβίδα αντεπιστροφής ταλάντευσης τελών φλαντζών,Γκρίζα βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης |
||
Η βαλβίδα αποτελείται από το σώμα, την κάλυψη, το δίσκο, rocker και rocker τον άξονα και άλλα μέρη, ο δίσκος μπορούν αυτόματα να αποτρέψουν ρευστό backflow. Το δίσκο της βαλβίδας ανοίγουν στο πλαίσιο της δράσης της ρευστής πίεσης, και των ρευστών ροών από την πλευρά κολπίσκων στην πλευρά εξόδου. Όταν η πίεση κολπίσκων είναι χαμηλότερη από την πίεση εξόδου, ο δίσκος αυτόματα κοντά θα αποτρέψει backflow μέσων στο πλαίσιο της δράσης της διαφοράς ρευστής πίεσης και της βαρύτητάς του.
| H44H-16C | DN | Λ | Δ | Δ1 | Δ2 | BF | ζ-Фd | Χ |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
| H44H-25 | DN | Λ | Δ | Δ1 | Δ2 | BF | ζ-Фd | Χ |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 | |
| 250 | 650 | 425 | 370 | 330 | 32-2 | 12-Ф30 | 331 | |
| 300 | 750 | 485 | 430 | 389 | 34-2 | 16-Ф30 | 432 | |
| H44H-40 | DN | Λ | Δ | Δ1 | Δ2 | BF | ζ-Фd | Χ |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 |
| Κύριο μέρος | Υλικό μερών |
| Σώμα, καπό | WCB |
| Δίσκος | WCB+2Cr13 |
| Μίσχος | Q235 |
| άξονας | Χάλυβας άνθρακα, ανοξείδωτο |
| Τέλος φλαντζών | GB/T9113 |
| Πρόσωπο με πρόσωπο | GB/T12221 |
| Σχέδιο και κατασκευή | GB/T12236 |
| Ονομαστική πίεση | 1.6, 2.5MPa |
| Κατάλληλη θερμοκρασία | θερμοκρασία ≤ 425 ℃ |
| Κατάλληλο μέσο | Νερό, ατμός, πετρέλαιο |
1. Η βαλβίδα πρέπει να τοποθετηθεί σε μια ξηρά αποθήκη εμπορευμάτων και είναι αυστηρά απαγορευμένη για να αποθηκευτεί υπαίθρια.
2. Η μακροπρόθεσμη αποθήκευση πρέπει να διατηρηθεί τακτικά.
3. Οι λειτουργούντες όροι θα καλύψουν τις απαιτήσεις των προδιαγραφών απόδοσης.
4. Η δοκιμή πίεσης πρέπει να πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να εκτελεσθεί εάν καλύπτει τις απαιτήσεις.
5. Η κοιλότητα σωλήνων και βαλβίδων πρέπει να καθαριστεί ενώπιον της εγκατάστασης.
6. Το προϊόν δεν υπόκειται στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η βαλβίδα εγκαθίσταται συνήθως καθ'οδόν οριζόντια, αλλά μπορεί επίσης να εγκατασταθεί στην κάθετη σωλήνωση ή την κεκλιμένη σωλήνωση, και να δώσει προσοχή στη μέση κατεύθυνση ροής και την κατεύθυνση βελών στο σώμα βαλβίδων συνεπές.
