Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής | χρώμα: | Αίτημα πελάτη, μπλε |
|---|---|---|---|
| Υλικό σώματος: | Φαιός σίδηρος/όλκιμος σίδηρος | σύνδεση: | Άκρες φλαντζών |
| Θερμοκρασία εργασίας: | -10 σε 80℃ | MEDIA: | Νερό |
| πίεση: | 1.6mpa | Μέγεθος: | DN50 έως DN200 |
| Δίσκος: | NBR+Q235 | Πρότυπα: | ΜΒ |
| Υψηλό φως: | Βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης φαιού σιδήρου,Λαστιχένια βαλμένη φλάντζα σφήνα βαλβίδα αντεπιστροφής ταλάντευσης,1.6mpa όλκιή βαλβίδα αντεπιστροφής ταλάντευσης σιδήρου |
||

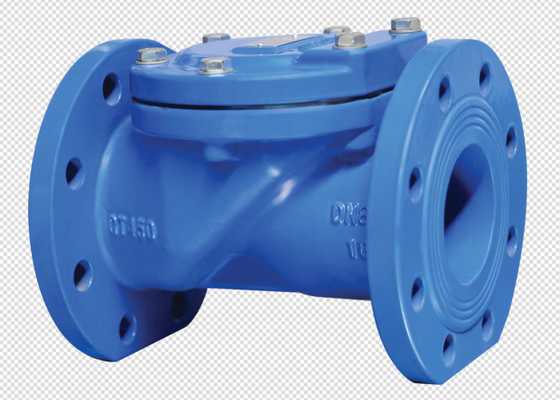

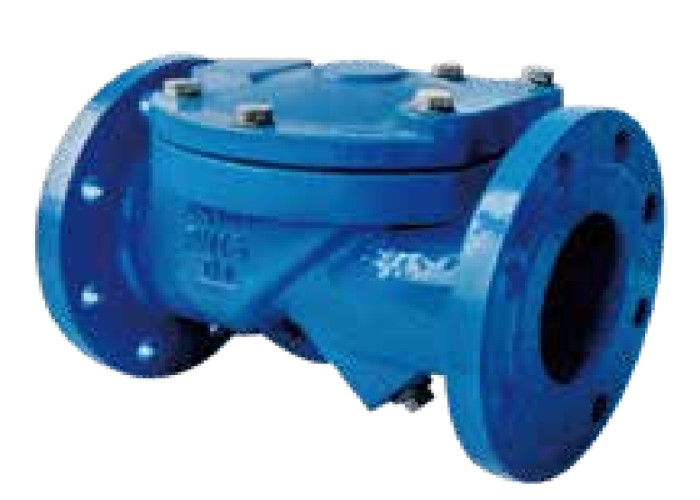

Το σχέδιο μερών της λαστιχένιας βαλβίδας αντεπιστροφής χτυπημάτων σειράς H44X (SFCV) αποτελείται κυρίως από τρία κύρια μέρη: το σώμα βαλβίδων, το καπό και το λάστιχο χτυπούν
Το λαστιχένιο χτύπημα στη βαλβίδα αποτελείται από το πιάτο χάλυβα, τη ράβδο χάλυβα και το ενισχυμένο νάυλον ύφασμα ως υπόστρωμα, και το εξωτερικό στρώμα καλύπτεται με το λάστιχο. Η ζωή υπηρεσιών του χτυπήματος βαλβίδων μπορεί να φθάσει 1 εκατομμύριο φορές. H44X η λαστιχένια βαλβίδα αντεπιστροφής χτυπημάτων σειράς (SFCV) υιοθετεί το πλήρες σχέδιο περιοχής ροής, το οποίο έχει τα χαρακτηριστικά της μικρής επικεφαλής απώλειας, μη εύκολος να συσσωρεύσει sundries, απλή συντήρηση και ούτω καθεξής. H44X η λαστιχένια βαλβίδα αντεπιστροφής χτυπημάτων σειράς (SFCV) ισχύει κυρίως στην οριζόντια παροχή νερού και το σύστημα αποξηράνσεων. Μπορεί να εγκατασταθεί στην έξοδο νερού της αντλίας για να αποτρέψει backflow και να ποτίσει τη ζημία σφυριών στην αντλία. H44X η λαστιχένια βαλβίδα αντεπιστροφής χτυπημάτων σειράς (SFCV) μπορεί επίσης να εγκατασταθεί στο σωλήνα παράκαμψης του σωλήνα κολπίσκων και εξόδου της δεξαμενής για να αποτρέψει το νερό λιμνών από τη ροή πίσω στο σύστημα παροχής νερού. Οι βαλβίδες αντεπιστροφής είναι γενικά κατάλληλες για τα καθαρά μέσα, όχι για τα μέσα που περιέχουν τα στερεά μόρια και το υψηλό ιξώδες.
| χιλ. | Λ | Δ | D1 | D2 | BF | Ζ-Фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
Χαρακτηριστικό γνώρισμα
| Σώμα | Όλκιμος σίδηρος |
| Καπό | Όλκιμος σίδηρος |
| Δίσκος | NBR+Q235+Nylon μανίκι πλέγματος ινών |
| Στόλισμα | NBR |
| Πίεση Norminal | 1.6 MPA |
| sheel δοκιμή (νερό) | 1.76 MPA |
| δοκιμή σφραγίδων (νερό) | 2.4 MPA |
| θερμοκρασία | -10 έως 80 ℃ |
