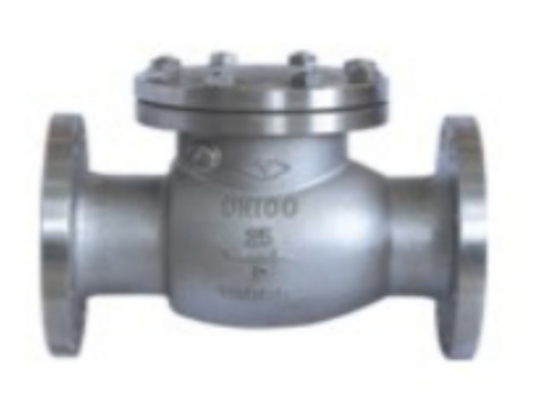

Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης | σύνδεση: | Άκρες φλαντζών |
---|---|---|---|
Μέσο: | Νιτρικό οξύ | Χρώμα: | Χρώμα σώματος |
Δίσκος: | ανοξείδωτο | Θερμοκρασία εργασίας: | ≤200℃ |
πρότυπα: | ΜΒ | Δομή: | Έλεγχος |
Πίεση: | Μέση πίεση, χαμηλή πίεση, υψηλή πίεση | ||
Υψηλό φως: | Βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης νιτρικού οξέος,2.5Mpa βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης,4.0Mpa βαλμένη φλάντζα ανοξείδωτο βαλβίδα αντεπιστροφής |
Η βαλβίδα αντεπιστροφής ταλάντευσης ανοξείδωτου αναφέρεται σε μια βαλβίδα της οποίας τα ανοίγοντας και κλείνοντας μέρη είναι κυκλικοί δίσκοι βαλβίδων και ενεργούν από το βάρος και τη μέση πίεσή τους να εμποδίσουν backflow του μέσου. Είναι μια αυτόματη βαλβίδα, επίσης γνωστή ως βαλβίδα αντεπιστροφής, μονόδρομη βαλβίδα, επιστροφής βαλβίδα ή βαλβίδα απομόνωσης. Ο τρόπος μετακίνησης δίσκου βαλβίδων διαιρείται σε ανύψωση του τύπου και του τύπου ταλάντευσης. Η δομή της βαλβίδας αντεπιστροφής ανελκυστήρων είναι παρόμοια με αυτήν της βαλβίδας στάσεων, στεμένος μόνο το μίσχο για να οδηγήσει το δίσκο βαλβίδων. Το μέσο ρέει μέσα από το τέλος κολπίσκων (χαμηλότερη πλευρά) και έξω από το τέλος εξόδου (ανώτερη πλευρά). Όταν η πίεση κολπίσκων είναι μεγαλύτερη από το ποσό του βάρους δίσκων και της αντίστασης ροής της, τη βαλβίδα ανοίγουν. Αντίθετα, η βαλβίδα είναι κλειστή όταν ρέει πίσω το μέσο. Η βαλβίδα αντεπιστροφής ταλάντευσης έχει έναν κεκλιμένο δίσκο που μπορεί να περιστραφεί γύρω από τον άξονα. Η αρχή εργασίας της είναι παρόμοια με αυτήν της βαλβίδας αντεπιστροφής ανελκυστήρων. Η βαλβίδα αντεπιστροφής χρησιμοποιείται συχνά ως κατώτατη βαλβίδα της άντλησης της συσκευής για να αποτρέψει backflow του νερού. Ο συνδυασμός βαλβίδας αντεπιστροφής και βαλβίδας στάσεων μπορεί να διαδραματίσει το ρόλο της απομόνωσης ασφάλειας. Το μειονέκτημα είναι μεγάλη αντίσταση και φτωχή σφράγιση κατά την κλείσιμο.
Ο δίσκος της βαλβίδας αντεπιστροφής ταλάντευσης είναι disc-shaped και περιστρέφεται γύρω από τον περιστρεφόμενο άξονα του καναλιού καθισμάτων βαλβίδων. Επειδή το κανάλι στη βαλβίδα βελτιώνεται και η αντίσταση ροής είναι μικρότερη από αυτή της βαλβίδας αντεπιστροφής ανελκυστήρων, είναι κατάλληλη για τις μεγάλης διαμέτρου περιπτώσεις με το ποσοστό χαμηλής ροής και τη σπάνια αλλαγή ροής, αλλά δεν είναι κατάλληλη για την κυμαιμένος ροή, και η εκτέλεση σφράγισής της δεν είναι τόσο καλή όσο αυτή της βαλβίδας αντεπιστροφής ανελκυστήρων. Η βαλβίδα αντεπιστροφής ταλάντευσης διαιρείται σε ενιαίο τύπο δίσκων, διπλό τύπο δίσκων και πολυ μισό τύπο. Αυτές οι τρεις μορφές διαιρούνται κυρίως σύμφωνα με τη διάμετρο βαλβίδων, προκειμένου να αποτραπεί ο υδραυλικός αντίκτυπος από την αποδυνάμωση όταν σταματά το μέσο ή ρέει πίσω.

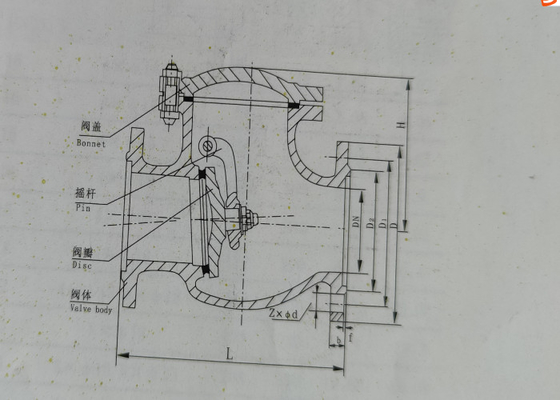

χιλ. | Λ | Δ | D1 | D2 | BF | Ζ-Фd | Χ |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-ф14 | 91 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-ф14 | 91 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-ф18 | 107 |
40 | 200 | 145 | 110 | 85 | 16-2 | 4-ф18 | 116 |
50 | 230 | 160 | 125 | 100 | 16-2 | 4-ф18 | 129 |
65 | 290 | 180 | 145 | 120 | 18-2 | 4-ф18 | 144 |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-ф18 | 158 |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-ф18 | 166 |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-ф18 | 191 |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-ф23 | 212 |
200 | 550 | 335 | 295 | 265 | 26-3 | 12-ф23 | 257 |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-ф26 | 289 |
