Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

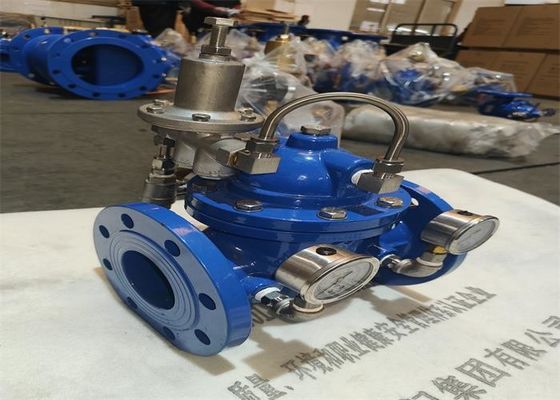

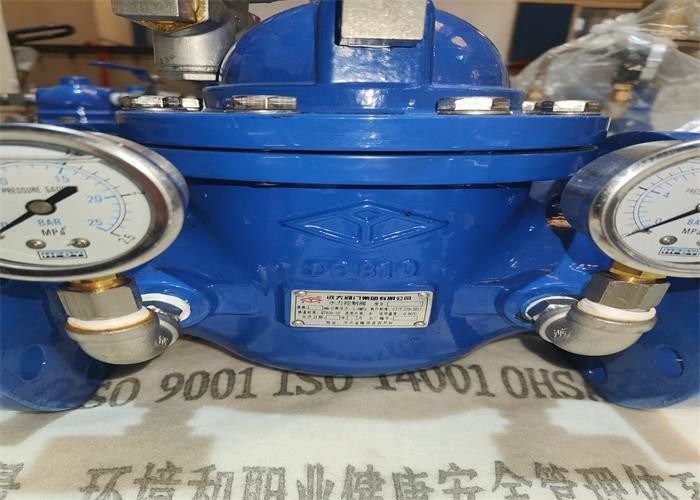

| Όνομα προϊόντων: | Βαλβίδα συντήρησης νερού | Υλικό σώματος: | Όλκιμος σίδηρος |
|---|---|---|---|
| Πίεση: | 1,6 Mpa | Λειτουργία: | Μειωμένος ρυθμιστής πίεσης |
| Χρώμα: | Μπλε | Μέσο: | Νερό |
| Θερμοκρασία: | ≤80℃ | Υλικό συνδέοντας σωλήνων: | Ορείχαλκος |
| Υψηλό φως: | Όλκιή βαλβίδα ρυθμιστών πίεσης σιδήρου,1.6mpa βαλβίδα ρυθμιστών πίεσης,Μειωμένη βαλβίδα συντήρησης νερού πίεσης |
||
Ο ΚΟΛΠΙΣΚΟΣ P1 βαλβίδων ΜΠΑΊΝΕΙ στο ΘΆΛΑΜΟ ΕΛΈΓΧΟΥ της ΚΎΡΙΑΣ ΒΑΛΒΊΔΑΣ ΜΈΣΩ της ΒΑΛΒΊΔΑΣ 19 ΚΑΘΕΤΉΡΩΝ ΚΑΙ ΒΕΛΌΝΩΝ (ΔΕΊΤΕ το ΚΑΤΑΣΚΕΥΑΣΤΙΚΌ ΣΧΈΔΙΟ) ΚΑΙ ΚΑΘΙΕΡΏΝΕΙ την ΚΑΤΕΎΘΥΝΣΗ
Διά την πίεση P3. Η πίεση P2 εξόδου ενεργεί κάτω από το διάφραγμα της πειραματικής βαλβίδας 13 μέσω του καθετήρα και είναι απέναντι από το ρυθμίζοντας ελατήριο της πειραματικής βαλβίδας
Αντίσταση. Όταν η πίεση P2 εξόδου υπερβαίνει την καθορισμένη αξία του ελατηρίου πειραματικών βαλβίδων, η πειραματική βαλβίδα είναι κλειστή, και η έκκριση νερού στο θάλαμο ελέγχου είναι 0.
Όταν η ΜΕΤΑΒΛΗΤΗ ΠΙΕΣΗ P3 ΦΘΆΝΕΙ στο ΜΈΓΙΣΤΟ, ο ΚΎΡΙΟΣ ΔΊΣΚΟΣ ΣΥΜΠΙΈΖΕΙ το ΚΆΘΙΣΜΑ, τους ΜΕΙΏΝΟΝΤΑΣ ΠΕΡΊΒΟΛΟΥΣ ΒΑΛΒΊΔΩΝ, ΚΑΙ τις ΠΡΟΣ ΤΑ ΚΆΤΩ ΜΕΙΏΣΕΙΣ ΠΊΕΣΗΣ. Όταν η εξαγωγή
Όταν η πίεση P2 είναι λιγότερο από την καθορισμένη αξία του ελατηρίου πειραματικών βαλβίδων, την πειραματική βαλβίδα ανοίγουν, και το νερό πίεσης στο θάλαμο ελέγχου θα περάσει μέσω της πειραματικής βαλβίδας
9. Απαλλαγή στην έξοδο βαλβίδων. Λόγω του μικρού ανοίγματος της βαλβίδας βελόνων, η ταχύτητα απαλλαγής στο θάλαμο ελέγχου είναι μεγαλύτερη από την ταχύτητα ξαναγεμίσματος νερού πίεσης στον κολπίσκο.
Κατά συνέπεια, η πίεση P3 στην αίθουσα ελέγχου μειώνεται, και η πίεση P1 κολπίσκων κάτω από τον κύριο δίσκο 5 βαλβίδων εφαρμόζεται πάντα για να υποστηρίξει τον κύριο δίσκο βαλβίδων
Για να ανοίξει την πίεση που μειώνει τη βαλβίδα και να αυξήσει την προς τα κάτω πίεση. Στο σταθερό κανονισμό, το ποσοστό απαλλαγής είναι ίσο με το rehydration ποσοστό,
Το κύριο άνοιγμα λιμένων βαλβίδων είναι αμετάβλητο, και η προς τα κάτω πίεση είναι σταθερή.
| PN1.0Mpa | DN | Λ | Δ | D1 | D2 | Ζ-Φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0MPA | 1.6MPA | 2.5MPA | πίεση |
| 1.5MPA | 2.4MPA | 3.75MPA | εξεταστική πίεση σωμάτων |
| 1.1MPA | 1.76MPA | 2.75MPA | εξεταστική πίεση σφραγίδων |
| 0.09-0.8MPA | 0.1-1.2MPA | 0.15-1.6MPA | Διευθετήσιμη σειρά πίεσης εξόδου |
| ≤80℃ | κατάλληλη θερμοκρασία | ||
| Νερό | κατάλληλο μέσο | ||
Το σώμα βαλβίδων υιοθετεί ολόκληρο το κανάλι βελτιώνει το σχέδιο, η ρευστή αντίσταση είναι μικρή, η ροή, που σφραγίζει την επίδραση είναι καλή, στον τρόπο μετάδοσης υιοθέτησε την υδραυλική λειτουργία, δηλ., η χρήση της πίεσης νερού καθ'οδόν για να ενεργοποιήσει αυτόματα τον κύριο δίσκο βαλβίδων πάνω-κάτω τη μετακίνηση, βαλβίδα ελέγχου ανοίγοντας, να ρυθμίσει την προς τα κάτω πίεση. Διατηρήστε την προς τα κάτω πίεση στην πίεση που τίθεται από το ελατήριο πειραματικών βαλβίδων. Όταν η προς τα κάτω πίεση υπερβαίνει την καθορισμένη αξία, η πίεση που μειώνει τη βαλβίδα αυτόματα κοντά θα εξασφαλίσει ότι η πίεση εξόδου είναι αμετάβλητη. Το προϊόν είναι το ιδανικό προϊόν για την εσωτερική παροχή νερού, το νερό πυρκαγιάς και το βιομηχανικό σύστημα παροχής νερού
