Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Βαλβίδα συντήρησης νερού | Υλικό: | Ρίψη, ανοξείδωτο |
|---|---|---|---|
| Δομή: | Έλεγχος | Πίεση: | Μέση πίεση |
| Θερμοκρασία των μέσων: | ≤150℃ | MEDIA: | Νερό, ατμός |
| Τυποποιημένος ή μεταβλητός: | πρότυπα | Χρώμα: | Αίτημα πελάτη |
| Σώμα: | WCB/CF8/CF8M | Μέγεθος λιμένων: | DN50-DN800 |
| Υψηλό φως: | Χυτοχάλυβας 2 βαλβίδα αντεπιστροφής γκοφρετών,Βαλβίδα αντεπιστροφής γκοφρετών WCB 2,Βαλβίδα αντεπιστροφής τύπων πεταλούδων ανοξείδωτου |
||

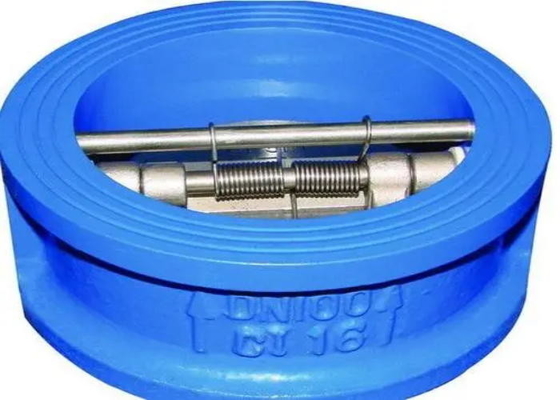

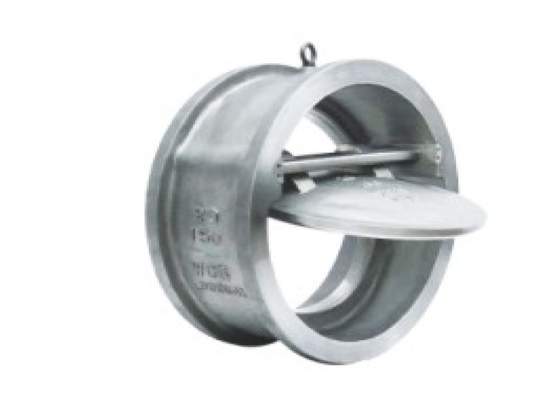

Η βαλβίδα αντεπιστροφής πεταλούδων αναφέρεται στη βαλβίδα που ανοίγει αυτόματα και κλείνει το δίσκο βαλβίδων ανάλογα με τη ροή το ίδιο του μέσου για να αποτρέψει backflow του μέσου. Είναι επίσης γνωστό ως βαλβίδα αντεπιστροφής, μονόδρομη βαλβίδα, backflow βαλβίδα και βαλβίδα πίσω πίεσης. Η βαλβίδα αντεπιστροφής ανήκει σε μια αυτόματη βαλβίδα, η οποία χρησιμοποιείται κυρίως για να αποτρέψει μέσο backflow, την αντίστροφη περιστροφή της αντλίας και της οδηγώντας μηχανής, και την απαλλαγή του μέσου εμπορευματοκιβωτίων. Η βαλβίδα αντεπιστροφής μπορεί επίσης να χρησιμοποιηθεί στη σωλήνωση για να παρέχει το βοηθητικό σύστημα στο οποίο η πίεση μπορεί να αυξηθεί επάνω από την πίεση συστημάτων. Οι βαλβίδες αντεπιστροφής μπορούν να διαιρεθούν κυρίως σε βαλβίδα αντεπιστροφής ταλάντευσης (που περιστρέφονται σύμφωνα με το κέντρο βαρύτητας), βαλβίδα αντεπιστροφής ανελκυστήρων (που κινούνται κατά μήκος του άξονα) και βαλβίδα αντεπιστροφής πεταλούδων (που περιστρέφεται κατά μήκος του κέντρου).
| Σχέδιο και κατασκευή | API 594 |
| Πρόσωπο με πρόσωπο | ASME/ANSI B16.1 |
| Τέλος φλαντζών | ASME/ANSI B16.5 |
| Επιθεώρηση | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (ίντσα) | Λ (χιλ.) | Δ (χιλ.) | D2 (χιλ.) | D3 (χιλ.) | NPS (ίντσα) | Λ (χιλ.) | Δ (χιλ.) | D2 (χιλ.) | D3 (χιλ.) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 και οι δύο άκρες της μετάβασης βαλβίδων πρέπει να εμποδιστούν και υπάρχει ένας ξηρός και αερισμένος χώρος. Εάν αποθηκεύεται για πολύ καιρό, η πρόληψη σκουριάς θα ελεγχθεί συχνά.
2 ενώπιον της εγκατάστασης, η βαλβίδα θα καθαριστούν και οι ατέλειες που προκαλούνται κατά τη διάρκεια της μεταφοράς θα αποβληθούν.
3 κατά τη διάρκεια της εγκατάστασης, προσεκτικά ελέγχουν εάν τα σημάδια και οι πινακίδες στη βαλβίδα καλύπτουν τις απαιτήσεις χρήσης.
4 η βαλβίδα εγκαθίσταται στην οριζόντια σωλήνωση με την κάλυψη βαλβίδων πρός τα πάνω.
1. Μην κάνετε τη βαλβίδα αντεπιστροφής να αντέξει το βάρος καθ'οδόν. Η μεγάλη βαλβίδα αντεπιστροφής πρέπει να υποστηριχθεί ανεξάρτητα για να το αποτρέψει από την επιρροή από την πίεση που παράγεται από το σύστημα σωλήνων.
2. Κατά τη διάρκεια της εγκατάστασης, δώστε την προσοχή ότι η κατεύθυνση της μέσης ροής θα είναι σύμφωνη με την κατεύθυνση βελών του σώματος βαλβίδων.
3. Οι κάθετες βαλβίδες αντεπιστροφής δίσκων τύπων ανελκυστήρων θα εγκατασταθούν στους κάθετους σωλήνες.
4. Η οριζόντια βαλβίδα αντεπιστροφής δίσκων τύπων ανελκυστήρων θα εγκατασταθεί στην οριζόντια σωλήνωση
