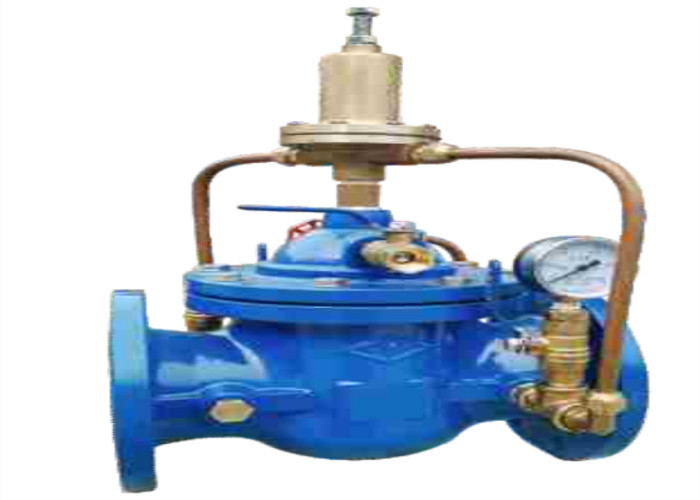

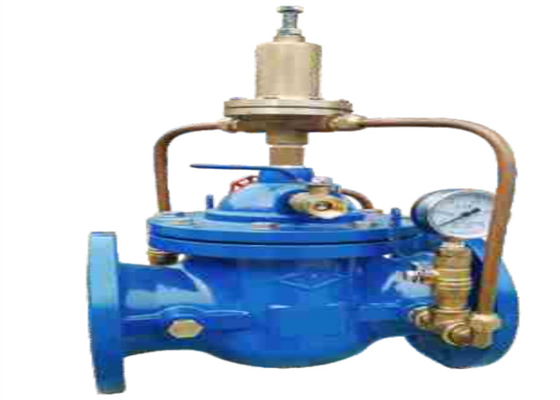

Όλκιή βαλβίδα συντήρησης νερού τελών φλαντζών ανακουφιστικών βαλβίδων πίεσης σιδήρου 500X

Εισαγωγή

500X βαλβίδα ανακούφισης και εκμετάλλευσης πίεσης. Χρησιμοποιημένος για την παροχή νερού, το σύστημα σωληνώσεων κλιματισμού και προσβολής του πυρός. Μέσο: νερό, θερμοκρασία ≤ 80 ℃. Χρησιμοποιείται για να σταθεροποιήσει την πίεση σωληνώσεων μπροστά από τη βαλβίδα. Όταν η πίεση μπροστά από τη βαλβίδα υπερβαίνει την πίεση, την κύρια βαλβίδα ανοίγουν για την αποξήρανση. Όταν τις πτώσεις πίεσης σωληνώσεων κάτω από την καθορισμένη αξία, η κύρια βαλβίδα κλείνουν. Η αξία πίεσης μπορεί να τεθεί από τη βίδα ρύθμισης πειραματικών βαλβίδων

Χρήση

Η πίεση που απελευθερώνει/βαλβίδα στήριξης μπορεί αποτελεσματικά relase η πίεση που υπερβαίνει το καθορισμένο σημείο ασφάλειας πειραματικού της πειραματικής βαλβίδας καθ'οδόν στη σωλήνωση preventhe και των εξοπλισμών από τη ζημία. Αυτή η βαλβίδα χρησιμοποιείται κυρίως για τη διαφυγή πίεσης του κυκλοφορώντας συστήματος της δοκιμής ελέγχου πυρκαγιάς στο υψηλό buildingsto αποφεύγει το πρόβλημα συστημάτων λόγω της υψηλότερης υδραυλικής πίεσης, alkeep η πίεση παροχής νερού της κύριας βαλβίδας πάντα επάνω από μια καθορισμένη αξία έτσι ως toensure η πίεση επάνω από την κύρια περιοχή παροχής νερού βαλβίδων

αρχή εργασίας

Κατ' αρχάς, θέστε την ανοίγοντας πίεση της κύριας βαλβίδας. Χαλαρώστε locknut πειραματικών βαλβίδων, γυρίστε τη βίδα πειραματικών βαλβίδων δεξιόστροφα, και τις κινήσεις βιδών προς τα κάτω. Το ρυθμίζοντας ελατήριο συμπιέζεται για να εφαρμόσει μια ορισμένη ώθηση στον πυρήνα πειραματικών βαλβίδων. Αυτή τη στιγμή, η ανοίγοντας πίεση της κύριας βαλβίδας αυξάνεται. Γυρίστε τη βίδα ρύθμισης πειραματικών βαλβίδων αντίθετα προς τη φορά των δεικτων του ρολογιού, η πίεση άνοιξη απελευθερώνεται, η ώθηση που ενεργεί στον πυρήνα πειραματικών βαλβίδων μειώνεται, και η ανοίγοντας πίεση της κύριας βαλβίδας μειώνεται. Η αξία πίεσης της σωλήνωσης μπροστά από την κύρια βαλβίδα μπορεί να παρατηρηθεί μέσω του μετρητή πίεσης. Μετά από να θέσει, σφίγξτε το καρύδι μαρμελάδας

Όταν η πίεση μπροστά από τη βαλβίδα αυξάνεται, η πίεση στη χαμηλότερη αίθουσα του διαφράγματος πειραματικών βαλβίδων αυξάνεται επίσης. Μετά από να υπερβεί την καθορισμένη αξία, το διάφραγμα οδηγεί τον πυρήνα πειραματικών βαλβίδων πρός τα πάνω, η πειραματική βαλβίδα ανοίγει, και το νερό στην ανώτερη αίθουσα του κύριου διαφράγματος βαλβίδων απαλλάσσεται. Όταν οι πτώσεις πίεσης, ο κύριος πυρήνας βαλβίδων ανοίγουν κάτω από τη διαφορά πίεσης μεταξύ των ανώτερων και χαμηλότερων αιθουσών του διαφράγματος, η κύρια βαλβίδα αρχίζει να στραγγίζει, και η πίεση σωληνώσεων αρχίζει να μειώνεται

Η πίεση κάτω από το διάφραγμα πειραματικών βαλβίδων μειώνεται επίσης, όταν μειώνεται η πίεση κάτω από την καθορισμένη αξία. Στο πλαίσιο της δράσης του ελατηρίου ρύθμισης. Ο πυρήνας πειραματικών βαλβίδων είναι κλειστός. Η πίεση στην ανώτερη αίθουσα του κύριου διαφράγματος βαλβίδων αυξάνεται βαθμιαία. Επειδή η περιοχή του κύριου διαφράγματος βαλβίδων είναι μεγαλύτερη από την περιοχή του κύριου πυρήνα βαλβίδων, στο πλαίσιο της δράσης της διαφοράς πίεσης μεταξύ των ανώτερων και χαμηλότερων αιθουσών του διαφράγματος. Το κύριο στροφίο είναι κλειστό. Το κύριο στράγγιγμα στάσεων βαλβίδων.

Περίληψη:

1, κατά τη ρύθμιση της ανοίγοντας πίεσης, αυξάνει βαθμιαία την πίεση μπροστά από τη βαλβίδα. Στροφή αυτό επάνω στην καθορισμένη αξία. Και καταγράψτε την αξία του μετρητή πίεσης, και συνεχίστε έπειτα να αυξάνετε την πίεση κολπίσκων. Κρατήστε την κύρια βαλβίδα πλήρως ανοικτή (δηλ. η ροή απαλλαγής της κύριας βαλβίδας δεν θα αυξηθεί). Καταγράψτε την πίεση απαλλαγής της κύριας βαλβίδας. Κατόπιν μειώστε βαθμιαία την πίεση κολπίσκων έως ότου κλείνουν την κύρια βαλβίδα, και καταγράψτε την πίεση επιστροφής στη θέση της βαλβίδας.

2, επαναλαμβάνουν τη ρύθμιση για περισσότερες από δύο φορές μέχρι την ανοίγοντας πίεση της κύριας βαλβίδας και την πίεση απαλλαγής. Μέχρι την επιστροφή στη θέση η πίεση είναι σταθερή.

3, όταν απαιτείται η χειρωνακτική ανακούφιση πίεσης. Τη βαλβίδα σφαιρών ανακούφισης πίεσης στην κύρια κάλυψη βαλβίδων μπορεί να ανοίξουν, και η πίεση στην ανώτερη αίθουσα των κύριων μειώσεων διαφραγμάτων βαλβίδων. Την κύρια βαλβίδα ανοίγουν έπειτα για την ανακούφιση πίεσης, και η έξοδος της βαλβίδας σφαιρών ανακούφισης πίεσης πρέπει να συνδεθεί με την τάφρο αποξηράνσεων.

4, όταν είναι η ανοίγοντας διαφορά πίεσης της κύριας βαλβίδας π < 0.5MPa, η αξία απόκλισης είναι ± 0.02MPa. Όταν το π ≥ 0.5MPa, η αξία απόκλισης είναι ± 0.04MPa.

5, πίεση ≤ 1.08p απαλλαγής (το Π είναι η ανοίγοντας αξία πίεσης
