Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

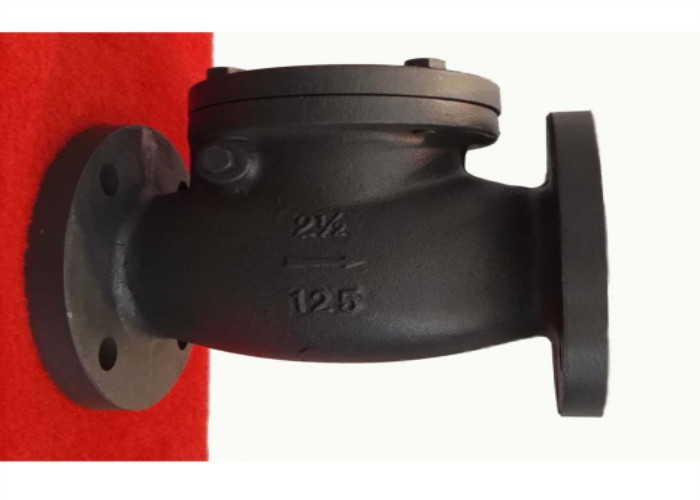

| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ταλάντευσης | Χρώμα: | Αίτημα πελάτη, μαύρο/γκρίζο |
|---|---|---|---|
| Πρότυπα: | API | Υλικό σώματος: | Φαιός σίδηρος |
| Σύνδεση: | Άκρες φλαντζών, RF | Μέσο: | Αέριο ελαίου νερού |
| Δομή: | Ταλάντευση | Θερμοκρασία των μέσων: | Μέση θερμοκρασία |
| Υψηλό φως: | 2 βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης,βαλμένη φλάντζα σωλήνωση βαλβίδα αντεπιστροφής ταλάντευσης,βαλβίδα αντεπιστροφής 2 ταλάντευσης που βάζεται φλάντζα |
||
Αρχή της δράσης
Η βαλβίδα αποτελείται από το σώμα βαλβίδων, την κάλυψη βαλβίδων, το δίσκο βαλβίδων, rocker και άλλα μέρη. Ο δίσκος βαλβίδων μπορεί αυτόματα να αποτρέψει ρευστό backflow. Το δίσκο βαλβίδων της βαλβίδας ανοίγουν στο πλαίσιο της δράσης της ρευστής πίεσης, και των ρευστών ροών από την πλευρά κολπίσκων στην πλευρά εξόδου. Όταν η πίεση κολπίσκων είναι χαμηλότερη από την πίεση εξόδου, ο δίσκος βαλβίδων κλείνει αυτόματα στο πλαίσιο της δράσης της διαφοράς ρευστής πίεσης, της βαρύτητάς του και άλλων παραγόντων για να αποτρέψει το μέσο από να ρεύσει πίσω.
συνδέοντας μέτρηση
| μέγεθος | Λ | φ2 | φ1 | φ | Ζ-Фd | Χ |
| 2» | 203 | 152.4 | 120.7 | 50.8 | 4-Ф19 | 102 |
| 2.5» | 216 | 177.8 | 139.7 | 63.5 | 4-Ф19 | 113 |
| 3» | 241 | 190 | 152.4 | 76.2 | 4-Ф19 | 118 |
| 4» | 292 | 228.6 | 190.5 | 101.6 | 8-Ф19 | 138 |
| 5» | 330 | 254 | 215.9 | 127 | 8-Ф22.2 | 155 |
| 6» | 356 | 279.4 | 241.3 | 152.4 | 8-Ф22.2 | 167 |
| 8» | 495 | 342.9 | 298.5 | 203.2 | 8-Ф22.2 | 200.3 |
| 10» | 622 | 406.4 | 361.95 | 254 | 12-Ф25 | 252.5 |
| 12» | 399 | 482.6 | 431.8 | 304.8 | 12-Ф25 | 297.5 |
| Υλικό σώματος | HT200 |
| O-ring | ZHMn58-2 |
| Δίσκος | HT200 |
| στόλισμα | 08+Flexible γραφίτης |
| Μίσχος | HT200 |
| Καπό | HT200 |
1.Storage, οδηγίες 1 εγκαταστάσεων και χρήσης. Η βαλβίδα θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων, και οι dust-proof και αδιάβροχες προετοιμασίες θα γίνουν. Είναι αυστηρά απαγορευμένο στο κατάστημα υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, θα διατηρηθεί τακτικά.
3. Ενώπιον της εγκατάστασης, ο έλεγχος εάν το πρότυπο και η προδιαγραφή της δοκιμασμένης πίεση βαλβίδας είναι συνεπή, καθαρίζουν το εσωτερικό και έξω από τη βαλβίδα, ελέγχει εάν η βαλβίδα περιστρέφεται ελαστικά και εάν η επιφάνεια σφράγισης είναι χαλασμένη. Μετά από την επιβεβαίωση, η εγκατάσταση μπορεί να πραγματοποιηθεί.
4. Η σωλήνωση ή ο εξοπλισμός στους οποίους η βαλβίδα εγκαθίσταται θα ξεπλυθεί ή καθάρισε πρώτα για να αφαιρέσει το πετρέλαιο, την ενώνοντας στενά σκουριά και άλλα sundries στη σωλήνωση ή τον εξοπλισμό για να αποφύγει την επιφάνεια σφράγισης βαλβίδων.
5. Όταν με το χέρι φορτώνοντας και ξεφορτώνοντας τη βαλβίδα, απαγορεύεται για να το απορρίψει.
6. Η βαλβίδα εγκαθίσταται συνήθως στην οριζόντια σωλήνωση, και δεν μπορεί να εγκατασταθεί στην κάθετη σωλήνωση. Σημειώστε ότι η μέση κατεύθυνση ροής είναι σύμφωνη με την κατεύθυνση βελών στο σώμα βαλβίδων.
7. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί εάν καλύψει τις απαιτήσεις.
8. Το προϊόν δεν θα υποβληθεί στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
9. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις στις προδιαγραφές απόδοσης.
