Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

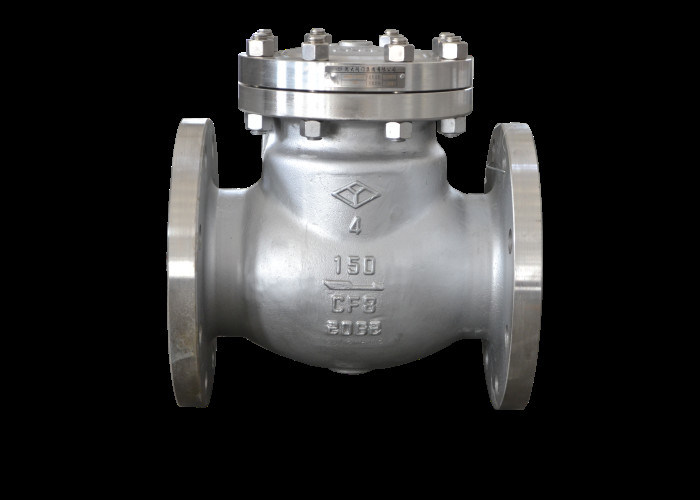

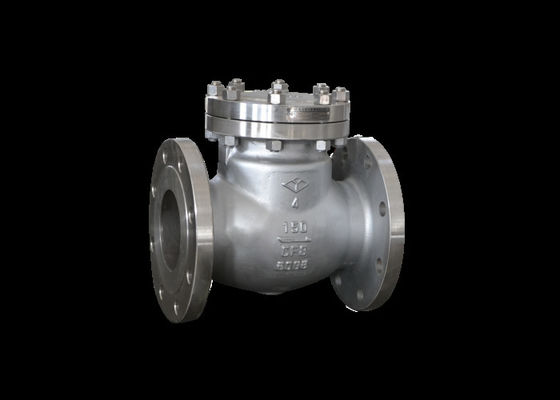

| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ταλάντευσης | Χρώμα: | Αίτημα πελάτη |
|---|---|---|---|
| MEDIA: | νερό, πετρέλαιο, ατμός | Υλικό σώματος: | Ανοξείδωτο |
| Σύνδεση: | Άκρες φλαντζών, RF | Θερμοκρασία εργασίας: | -29℃~425℃ |
| Τύπος: | Ταλάντευση | Πίεση: | 150LB |
| Υψηλό φως: | 150lb βαλβίδα αντεπιστροφής ταλάντευσης πίεσης που βάζεται φλάντζα,βαλβίδα αντεπιστροφής ταλάντευσης ανοξείδωτου που βάζεται φλάντζα,150lb βαλμένη φλάντζα πίεση βαλβίδα αντεπιστροφής ταλάντευσης |
||
Αυτή η βαλβίδα χρησιμοποιείται μόνο για να αποτρέψει την αντίστροφη ροή του μέσου στις διάφορες σωληνώσεις ή τον εξοπλισμό και για να ανοίξει και να κλείσει έναν τρόπο.
| μέγεθος | Λ | Δ | D1 | D2 | BF | Ζ-Фd | Χ |
| 2» | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2.5» | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| 3» | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4» | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5» | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6» | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8» | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Τέλος φλαντζών | ANSI Β 16,5 |
| Πρόσωπο με πρόσωπο | ASME Β 16,1 |
| Σχέδιο και κατασκευή | ASME Β 16,34 |
| Ονομαστική πίεση | 150 λίβρες |
| δοκιμή κόλασης (νερό) | 3.0 MPA |
| Δοκιμή σφραγίδων (νερό) | 2.2 MPA |
| Κατάλληλη θερμοκρασία | θερμοκρασία ≤ 150 ℃ |
| Κατάλληλη πίεση | πίεση < 150LB=""> |
| Κατάλληλο μέσο | Διαβρωτικά υγρά νερού, ατμού, ελαίου και νιτρικού οξέος |
1.Storage, οδηγίες 1 εγκαταστάσεων και χρήσης. Η βαλβίδα θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων, και οι dust-proof και αδιάβροχες προετοιμασίες θα γίνουν. Είναι αυστηρά απαγορευμένο στο κατάστημα υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, θα διατηρηθεί τακτικά.
3. Ενώπιον της εγκατάστασης, ο έλεγχος εάν το πρότυπο και η προδιαγραφή της δοκιμασμένης πίεση βαλβίδας είναι συνεπή, καθαρίζουν το εσωτερικό και έξω από τη βαλβίδα, ελέγχει εάν η βαλβίδα περιστρέφεται ελαστικά και εάν η επιφάνεια σφράγισης είναι χαλασμένη. Μετά από την επιβεβαίωση, η εγκατάσταση μπορεί να πραγματοποιηθεί.
4. Η σωλήνωση ή ο εξοπλισμός στους οποίους η βαλβίδα εγκαθίσταται θα ξεπλυθεί ή καθάρισε πρώτα για να αφαιρέσει το πετρέλαιο, την ενώνοντας στενά σκουριά και άλλα sundries στη σωλήνωση ή τον εξοπλισμό για να αποφύγει την επιφάνεια σφράγισης βαλβίδων.
5. Όταν με το χέρι φορτώνοντας και ξεφορτώνοντας τη βαλβίδα, απαγορεύεται για να το απορρίψει.
6. Η βαλβίδα εγκαθίσταται συνήθως στην οριζόντια σωλήνωση, και δεν μπορεί να εγκατασταθεί στην κάθετη σωλήνωση. Σημειώστε ότι η μέση κατεύθυνση ροής είναι σύμφωνη με την κατεύθυνση βελών στο σώμα βαλβίδων.
7. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί εάν καλύψει τις απαιτήσεις.
8. Το προϊόν δεν θα υποβληθεί στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
9. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις στις προδιαγραφές απόδοσης.
