Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ταλάντευσης | Χρώμα: | Αίτημα πελάτη, γκρίζο |
|---|---|---|---|
| Πρότυπα: | API | Υλικό σώματος: | Χάλυβας άνθρακα |
| Σύνδεση: | Άκρες φλαντζών, RF | Μέγεθος: | DN50-300 |
| Πίεση: | Μέση πίεση, Class150LB~Class2500LB | Θερμοκρασία των μέσων: | Μέση θερμοκρασία, υψηλής θερμοκρασίας |
| Υψηλό φως: | βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης χυτοχάλυβα,3 βαλμένη φλάντζα ίντσα βαλβίδα αντεπιστροφής ταλάντευσης,βαλβίδα αντεπιστροφής ταλάντευσης 3 ίντσας που βάζεται φλάντζα |
||

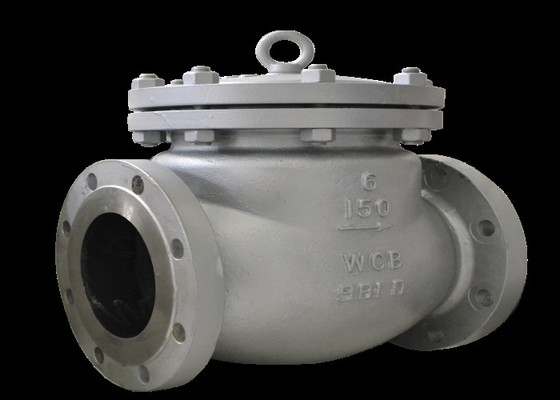

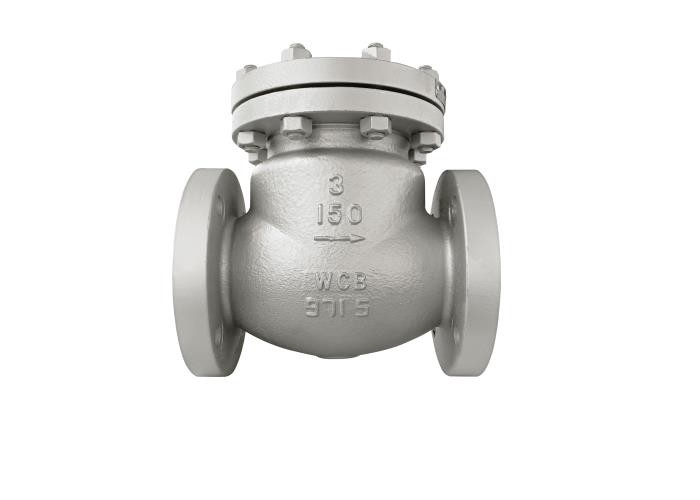

Η βαλβίδα αποτελείται από το σώμα βαλβίδων, την κάλυψη βαλβίδων, το δίσκο βαλβίδων, rocker και άλλα μέρη. Ο δίσκος βαλβίδων μπορεί αυτόματα να αποτρέψει ρευστό backflow. Το δίσκο βαλβίδων της βαλβίδας ανοίγουν στο πλαίσιο της δράσης της ρευστής πίεσης, και των ρευστών ροών από την πλευρά κολπίσκων στην πλευρά εξόδου. Όταν η πίεση κολπίσκων είναι χαμηλότερη από την πίεση εξόδου, ο δίσκος βαλβίδων κλείνει αυτόματα στο πλαίσιο της δράσης της διαφοράς ρευστής πίεσης, της βαρύτητάς του και άλλων παραγόντων για να αποτρέψει το μέσο από να ρεύσει πίσω.
| μέγεθος | Λ | Δ | D1 | D2 | BF | Ζ-Фd | Χ |
| 2» | 203 | 150 | 120.7 | 92.1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5» | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3» | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4» | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5» | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6» | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8» | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10» | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12» | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| όνομα μερών | υλικό μερών |
| σώμα, καπό, υποστήριγμα, rocker | ASTM A216 WCB |
| Κυλινδρική καρφίτσα | ASTM A276 410 |
| Δίσκος | ASTM A105/ASTM A216 WCB |
| Πιθανά ελαττώματα | Αιτία της αποτυχίας | Μέθοδος αποβολών |
| Διαρροή της επιφάνειας σφράγισης φλαντζών |
1. Τα μπουλόνια δεν σφίγγονται. 2. Το στόλισμα είναι σπασμένο ή αποτυχημένο. |
1. Σφίγξτε τα μπουλόνια ομοιόμορφα και symmetrically. 2. Αντικαταστήστε το στόλισμα. |
| Διαρροή της επιφάνειας σφράγισης |
1. Ο ρύπος και άλλα θέματα αναμιγνύονται μεταξύ των επιφανειών σφράγισης. 2. Η επιφάνεια σφράγισης είναι χαλασμένη. |
1 καθαρίζει την επιφάνεια σφράγισης. 2. Τακτοποιήστε την επιφάνεια σφράγισης ή αντικαταστήστε τα μέρη. |
Σχέδιο και κατασκευή: Βαλβίδες αντεπιστροφής φλαντζών, lug, άκρης συγκόλλησης και άκρης συγκόλλησης API 594-2017
·Μήκος δομών: Βαλβίδες αντεπιστροφής φλαντζών, lug, άκρης συγκόλλησης και άκρης συγκόλλησης API 594-2017
·Συνδέοντας τέλος: Μήκος δομών βαλβίδων ASME b16.5-2017
·Επιθεώρηση και δοκιμή: Επιθεώρηση API 598-2016 και δοκιμή των βαλβίδων
·Εκτίμηση θερμοκρασίας πίεσης: ASME B16.34 που βάλθηκε φλάντζα στις βαλβίδες πέρασε κλωστή και ένωσε στενά
