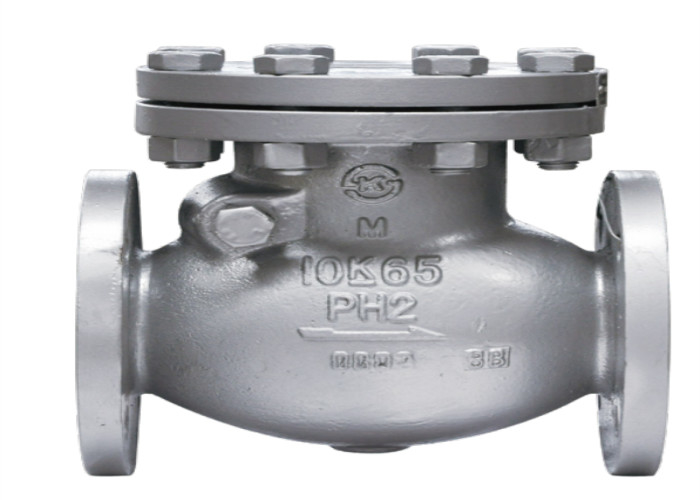

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης | MEDIA: | Νερό, ατμός |
|---|---|---|---|
| Δύναμη: | Μη | Χρώμα: | Αίτημα πελάτη, |

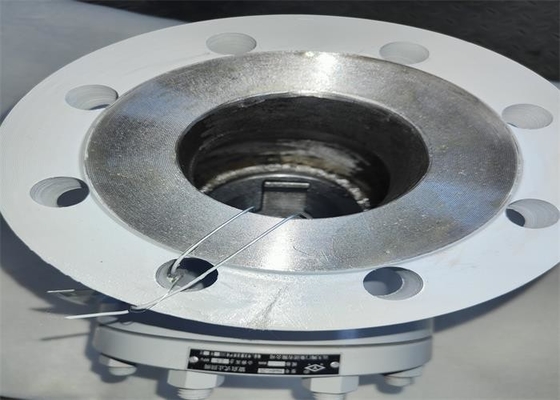

| Υλικό σώματος: | Χάλυβας άνθρακα | Σύνδεση: | Άκρες φλαντζών, RF |
| Θερμοκρασία εργασίας: | -20- 180°c | Τύπος: | Έλεγχος, ταλάντευση |
| Υψηλό φως: | της Κορέας βαλβίδα αντεπιστροφής ταλάντευσης που βάζεται φλάντζα τυποποιημένη,βαλβίδα αντεπιστροφής ταλάντευσης 50mm που βάζεται φλάντζα,βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης χάλυβα άνθρακα |
||
Αυτή η βαλβίδα χρησιμοποιείται μόνο για να αποτρέψει την αντίστροφη ροή του μέσου στις διάφορες σωληνώσεις ή τον εξοπλισμό και για να ανοίξει και να κλείσει σε μια κατεύθυνση.
- Σχέδιο και κατασκευή: KS βαλβίδα χυτοχάλυβα Β 2361 βαλμένη φλάντζα
·Μήκος δομών: KS βαλβίδα χυτοχάλυβα Β 2361 βαλμένη φλάντζα
·Συνδέοντας τέλος: KS βαλβίδα χυτοχάλυβα Β 2361 βαλμένη φλάντζα
·Επιθεώρηση και δοκιμή: Γενικοί κανόνες KS b2304 για την επιθεώρηση βαλβίδων
| Τύπος |
Μέγεθος |
|||||||
| Λ | Δ | D1 | D2 | BF | Ζ-Фd | Χ | ||
| H44H-16C | 50 | 203 | 155 | 120 | 96 | 16-2 | 4-Ф19 | 160 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Ф19 | 175 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Ф19 | 190 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Ф19 | 215 | |
| 125 | 330 | 250 | 210 | 182 | 20-2 | 8-Ф23 | 240 | |
| 150 | 356 | 280 | 240 | 212 | 22-2 | 8-Ф23 | 255 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Ф23 | 295 | |
| 250 | 622 | 400 | 355 | 324 | 24-2 | 12-Ф25 | 340 | |
| 300 | 698 | 445 | 400 | 368 | 24-3 | 16-Ф25 | 390 | |
1. Αυτή η βαλβίδα είναι φλάντζα που συνδέεται σύμφωνα με τα πρότυπα KS Β 2361.
2. Αυτή η βαλβίδα αποτελείται από το σώμα βαλβίδων, την κάλυψη βαλβίδων, το δίσκο βαλβίδων, rocker και rocker τον άξονα και άλλα μέρη. Ο δίσκος βαλβίδων μπορεί αυτόματα να αποτρέψει ρευστό backflow. Το δίσκο βαλβίδων αυτής της βαλβίδας ανοίγουν στο πλαίσιο της δράσης της ρευστής πίεσης, και των ρευστών ροών από την πλευρά κολπίσκων στην πλευρά εξόδου. Όταν η πίεση κολπίσκων είναι χαμηλότερη από την πίεση εξόδου, ο δίσκος βαλβίδων κλείνει αυτόματα στο πλαίσιο της δράσης της διαφοράς ρευστής πίεσης, της βαρύτητάς του και άλλων παραγόντων για να αποτρέψει μέσο backflow.
1. Η βαλβίδα θα τοποθετηθεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Εάν αποθηκεύεται για πολύ καιρό, πρέπει να διατηρηθεί τακτικά.
3. Οι συνθήκες εργασίας θα καλύψουν τις απαιτήσεις των προδιαγραφών απόδοσης.
4. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί να πραγματοποιηθεί μόνο αφού καλύπτει τις απαιτήσεις.
5. Καθαρίστε την εσωτερική κοιλότητα των σωλήνων και των βαλβίδων ενώπιον της εγκατάστασης.
6. Μετά από την εγκατάσταση, το προϊόν δεν πρέπει να υποβληθεί στις μεγάλες εξωτερικές δυνάμεις.
7. Η βαλβίδα εγκαθίσταται συνήθως στην οριζόντια σωλήνωση, αλλά μπορεί επίσης να εγκατασταθεί στην κάθετη σωλήνωση ή την κεκλιμένη σωλήνωση. Σημειώστε ότι η μέση κατεύθυνση ροής είναι σύμφωνη με την κατεύθυνση βελών στο σώμα βαλβίδων.
