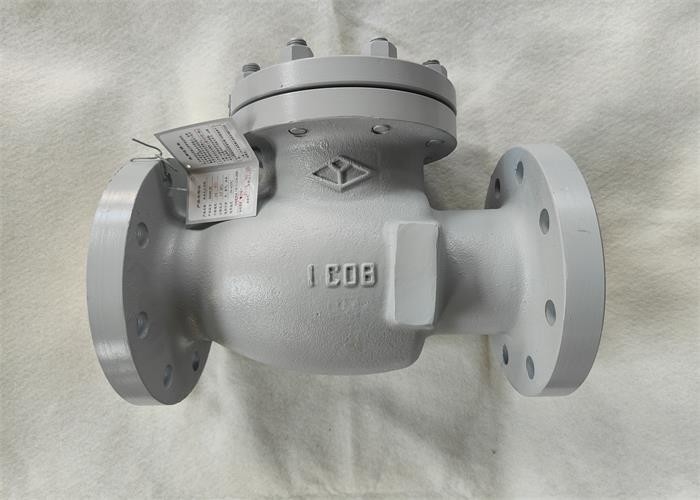

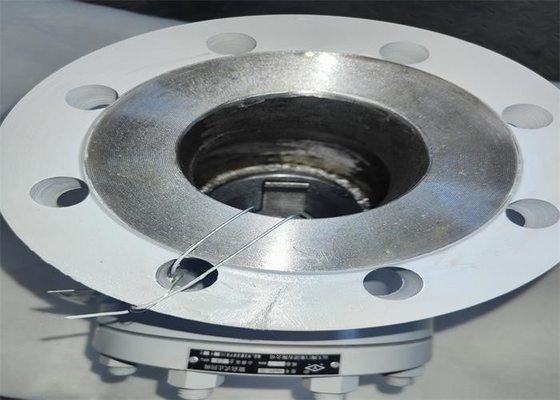

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης | Δομή: | Έλεγχος, ταλάντευση |
|---|---|---|---|
| Σύνδεση: | Άκρες φλαντζών, RF | Υλικό σώματος: | Χάλυβας άνθρακα |
| Πρότυπα: | ΜΒ | Μέσο: | Αέριο ελαίου νερού |
| Δίσκος: | A216 WCB | Θερμοκρασία του MEDIA: | Υψηλής θερμοκρασίας |
| Υψηλό φως: | βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης ατμού μέσο,βαλμένη φλάντζα υψηλή πίεση βαλβίδα αντεπιστροφής ταλάντευσης,1.6 βαλβίδα αντεπιστροφής ταλάντευσης MPA που βάζεται φλάντζα |
||
1. Αυτή η βαλβίδα είναι φλάντζα που συνδέεται σύμφωνα με τα πρότυπα gb/t12236.
2. Αυτή η βαλβίδα αποτελείται από το σώμα βαλβίδων, την κάλυψη βαλβίδων, το δίσκο βαλβίδων, rocker και rocker τον άξονα και άλλα μέρη. Ο δίσκος βαλβίδων μπορεί αυτόματα να αποτρέψει ρευστό backflow. Το δίσκο βαλβίδων αυτής της βαλβίδας ανοίγουν στο πλαίσιο της δράσης της ρευστής πίεσης, και των ρευστών ροών από την πλευρά κολπίσκων στην πλευρά εξόδου. Όταν η πίεση κολπίσκων είναι χαμηλότερη από την πίεση εξόδου, ο δίσκος βαλβίδων κλείνει αυτόματα στο πλαίσιο της δράσης της διαφοράς ρευστής πίεσης, της βαρύτητάς του και άλλων παραγόντων για να αποτρέψει μέσο backflow.
| Όνομα μερών | Υλικό |
| Σώμα, καπό | WCB |
| Δίσκος | WCB+2Cr13 |
| Μίσχος | Q235 |
| Rocker άξονας | Χάλυβας άνθρακα, χάλυβας Staniless |
| H44H-16C | DN | Λ | Δ | D1 | D2 | BF | ζ-Фd | Χ |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
1. Η ρευστή αντίσταση είναι μικρή, και η επιφάνεια σφράγισης είναι λιγότερο βουρτσισμένη και διαβρωμένη από το μέσο.
2. Απλή μορφή, καλή τεχνολογία κατασκευής και ευρεία σειρά εφαρμογής.
3. Η συσκευή ορίου στην εσωτερική κοιλότητα του σώματος βαλβίδων αποτρέπει το δίσκο βαλβίδων από την ύπαρξη ανοιγμένη πάρα πολύ υψηλή και δεν μπορεί να κλείσουν, καθιστώντας την απόδοση υπηρεσιών ολόκληρης της μηχανής σταθερότερη
4. Κατά τη διάρκεια της εγκατάστασης, η μέση κατεύθυνση ροής είναι σύμφωνη με την κατεύθυνση βελών στο σώμα βαλβίδων.
