Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης | Μέγεθος λιμένων: | DN50~DN500 |
|---|---|---|---|
| Πίεση: | 1.6 MPA | Δύναμη: | Μη |
| Υλικό: | Σίδηρος Όλκιμος σίδηρος | Δομή: | Έλεγχος, ταλάντευση |
| MEDIA: | Νερό | Χρώμα: | Αίτημα πελάτη, μπλε |
| Υψηλό φως: | dn500 βαλβίδα αντεπιστροφής φλαντζών,κάθετη βαλβίδα αντεπιστροφής φλαντζών σωλήνων,βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης ΜΒ πρότυπα |
||
Ο σκοπός αυτής της βαλβίδας είναι να αποτραπεί το μέσο σε όλα τα είδη σωληνώσεων ή εξοπλισμού από το αντίρροπο ρεύμα, και χρησιμοποιώ για το μονόδρομο άνοιγμα και το κλείσιμο

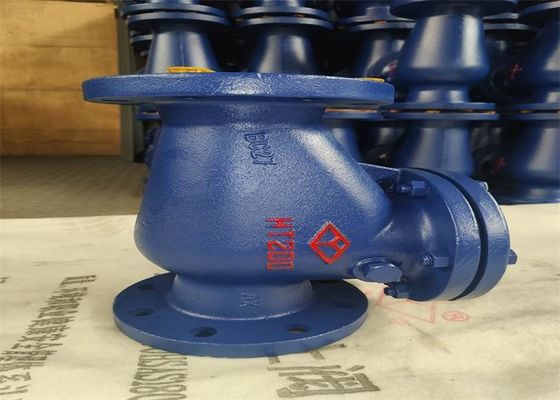

1. Αυτή η βαλβίδα είναι μια συνδεδεμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης σιδήρου σύμφωνα με τα πρότυπα gb/t 13932.

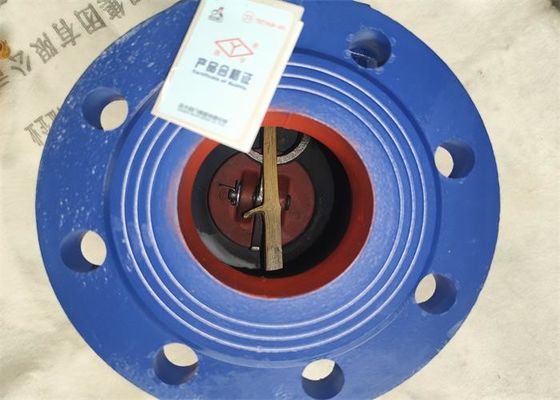

2. Αυτή η βαλβίδα αποτελείται από το σώμα βαλβίδων, την κάλυψη βαλβίδων, το δίσκο βαλβίδων, rocker και rocker τον άξονα και άλλα μέρη. Αυτή η βαλβίδα μπορεί αυτόματα να αποτρέψει ρευστό backflow. Το δίσκο βαλβίδων αυτής της βαλβίδας ανοίγουν στο πλαίσιο της δράσης της ρευστής πίεσης, και των ρευστών ροών από την πλευρά κολπίσκων στην πλευρά εξόδου. Όταν η πίεση κολπίσκων είναι χαμηλότερη από την πίεση εξόδου, ο δίσκος βαλβίδων κλείνει αυτόματα στο πλαίσιο της δράσης της διαφοράς ρευστής πίεσης, της βαρύτητάς του και άλλων παραγόντων για να αποτρέψει μέσο backflow.
| Τύπος | Ονομαστικός | μέγεθος (χιλ.) | ||||||
| DN | Λ | Χ | Δ | D1 | D2 | BF | Ζ-Φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| Όνομα μερών | υλικό |
| Σώμα, καπό, δίσκος | QT450-10/HT200 |
| Μίσχος | Qt450-10 |
| άξονας | 35, ανοξείδωτο |
| συσκευασία | XB300 |
| άξονας καρφιτσών | 35, ανοξείδωτο |
| μπουλόνι, καρύδι | 25/35 |
