Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

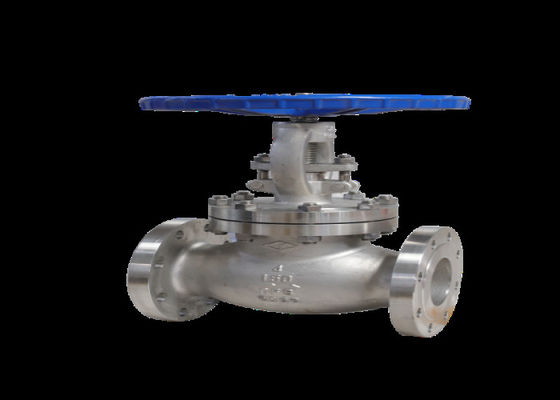

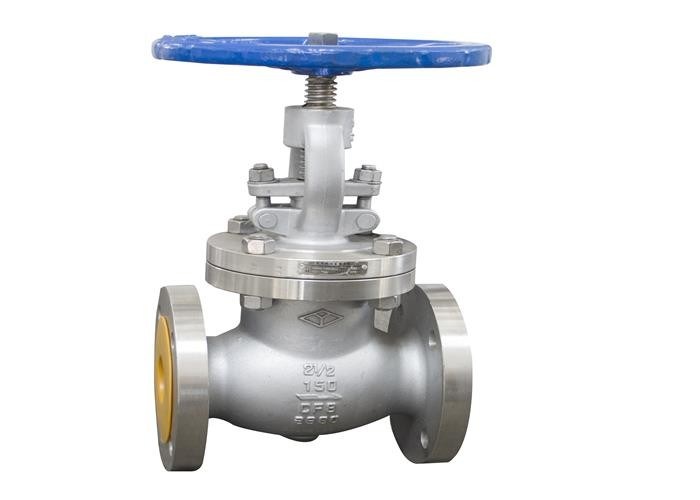

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Σύνδεση: | Άκρες φλαντζών |
|---|---|---|---|
| Υλικό σώματος: | Ανοξείδωτο | Χρώμα: | Χρώμα ανοξείδωτου |
| Πρότυπα σχεδίου: | Ansi | Μέσο: | Αέριο ελαίου νερού |
| Πίεση: | Μέση πίεση, υψηλή πίεση | Θερμοκρασία του MEDIA: | Μέση θερμοκρασία, κανονική θερμοκρασία, υψηλής θερμοκρασίας |
| Υψηλό φως: | ανοξείδωτο 3 βαλμένη φλάντζα βαλβίδα πυλών,τυποποιημένη 3 βαλμένη φλάντζα βαλβίδα πυλών API,σφυρηλατημένη 150lb βαλμένη φλάντζα χάλυβας βαλβίδα πυλών |
||
1. Αυτή η βαλβίδα είναι φλάντζα που συνδέεται, και το μέγεθος φλαντζών θα συμμορφωθεί με τα πρότυπα Ansi Β 16,5.
2. Αυτή η βαλβίδα αποτελείται από το σώμα βαλβίδων, το καπό, το δίσκο, το μίσχο, το καρύδι μίσχων, handwheel και άλλα μέρη. Με την περιστροφή handwheel, ο μίσχος περιστρέφεται, και ο μίσχος οδηγεί το δίσκο για να επιτύχει πάνω η κάτω το σκοπό και.
1. Αυτό το προϊόν πρέπει να αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων, και είναι αυστηρά απαγορευμένο στο κατάστημα υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, η κανονική συντήρηση απαιτείται.
3. Αυτό το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε σωλήνωση και οποιαδήποτε θέση. Κατά τη διάρκεια της εγκατάστασης, η μέση κατεύθυνση ροής πρέπει να είναι σύμφωνη με την κατεύθυνση βελών στο σώμα βαλβίδων.
4. Η ρόδα χεριών δεν μπορεί να χρησιμοποιηθεί για την ανύψωση.
5. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί να πραγματοποιηθεί μόνο αφού καλύπτει τις απαιτήσεις.
6. Καθαρίστε την εσωτερική κοιλότητα των σωλήνων και των βαλβίδων ενώπιον της εγκατάστασης.
7. Το προϊόν δεν πρέπει να υποβληθεί στις μεγάλες εξωτερικές δυνάμεις μετά από την εγκατάσταση.
8. Γυρίστε τη ρόδα χεριών δεξιόστροφα σε στενό, διαφορετικά είναι ανοικτή, και κανένας βοηθητικός μοχλός δεν πρέπει να προστεθεί κατά τη διάρκεια της διαδικασίας ανοίγματος και κλεισίματος.
9. Οι συνθήκες εργασίας θα είναι σύμφωνες με τις απαιτήσεις στην προδιαγραφή απόδοσης
| Όνομα μερών | υλικό |
| Καπό σώματος | CF8 |
| Δίσκος | CF8 |
| Μίσχος | F304 |
| Μίσχος καρυδιών | ZCuAI10Fe3 |
| Τύπος | DN | Λ | Δ | D1 | D2 | BF | Ζ-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
