Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

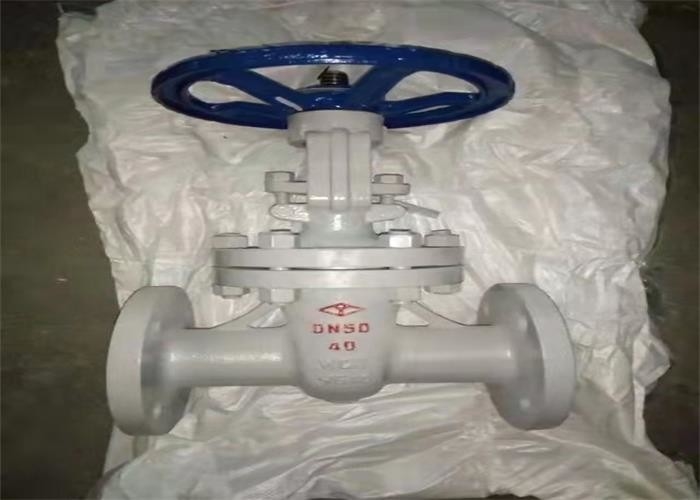

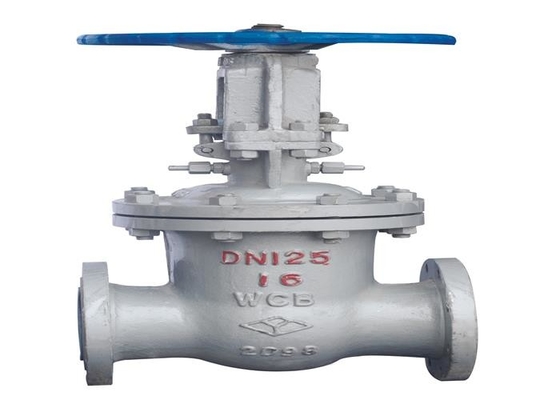

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Πίεση: | Μέση πίεση |
|---|---|---|---|
| Θερμοκρασία των μέσων: | Μέτρια θερμοκρασία | Μέσο: | Αέριο ελαίου νερού |
| Μέγεθος: | DN50 ~ DN 1000 | Σύνδεση: | Άκρες φλαντζών |
| Υλικό δίσκων: | WCB | Μίσχος: | A182 f6a |
| Χρώμα: | Αίτημα πελάτη | Υλικό σώματος: | Χάλυβας άνθρακα |
| Υψηλό φως: | Βαλμένη φλάντζα DIN βαλβίδα πυλών,Βαλμένη φλάντζα βαλβίδα πυλών χάλυβα άνθρακα,Βαλβίδα πυλών χάλυβα άνθρακα DIN 3352 |
||
Το ανοίγοντας και κλείνοντας μέρος της βαλβίδας πυλών χυτοχάλυβα είναι η πύλη, και η κατεύθυνση μετακίνησης της πύλης είναι κάθετη στη ρευστή κατεύθυνση. Τη βαλβίδα πυλών μπορεί μόνο να ανοίξουν πλήρως και να κλείσουν, να μην ρυθμιστεί και. Ο κριός έχει δύο επιφάνειες σφράγισης. Ο ο συνηθέστερα χρησιμοποιημένος τρόπος είναι ότι οι δύο επιφάνειες σφράγισης της βαλβίδας κριού διαμορφώνουν μια σφήνα. Η γωνία σφηνών ποικίλλει με τις παραμέτρους βαλβίδων, συνήθως 50. Όταν η μέση θερμοκρασία δεν είναι υψηλή, είναι 2 ° 52 “. Η πύλη της βαλβίδας πυλών σφηνών μπορεί να γίνει σε ένα σύνολο, το οποίο καλείται άκαμπτη βαλβίδα πυλών Μπορεί επίσης να γίνει σε έναν κριό που μπορεί να παραγάγει τη μικρή παραμόρφωση για να βελτιώσει το manufacturability του και να αποζημιώσει την απόκλιση της γωνίας της επιφάνειας σφράγισης στη διαδικασία επεξεργασίας. Αυτό το είδος κριού καλείται ελαστικό κριό.
| Πίεση 压力等级 | DN | 15 | 20 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| PN 10 | Λ (F4) | 115 | 120 | 130 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 |
| Χ | 168 | 188 | 268 | 315 | 346 | 370 | 423 | 492 | 528 | 619 | 772 | 921 | 1064 | |
| Δ | 80 | 90 | 120 | 130 | 140 | 160 | 170 | 210 | 240 | 265 | 320 | 375 | 440 | |
| D1 | 55 | 65 | 90 | 100 | 110 | 130 | 150 | 170 | 200 | 225 | 280 | 335 | 395 |
| Πίεση 压力等级 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| PN16 | Λ (F5) | 130 | 150 | 160 | 180 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| Χ | 170 | 190 | 205 | 270 | 296 | 361 | 380 | 418 | 488 | 531 | 638 | 758 | 906 | 1058 | 1215 | 1392 | 1542 | 1676 | 1900 | |
| Δ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| Πίεση 压力等级 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| PN16 | Λ (F5) | 130 | 150 | 160 | 180 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| Χ | 170 | 190 | 205 | 270 | 296 | 361 | 380 | 418 | 488 | 531 | 638 | 758 | 906 | 1058 | 1215 | 1392 | 1542 | 1676 | 1900 | |
| Δ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| Σχέδιο και κατασκευή | DIN 3352 BS ENI 1984 |
| Πρόσωπο με πρόσωπο | ΤΟ EN 558-1 ΤΩΝ BS |
| Τέλος φλαντζών | DIN2543 |
| Δοκιμή | DIN3230 |
Υπεύθυνος Επικοινωνίας: Ms. Ada Chen
