Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

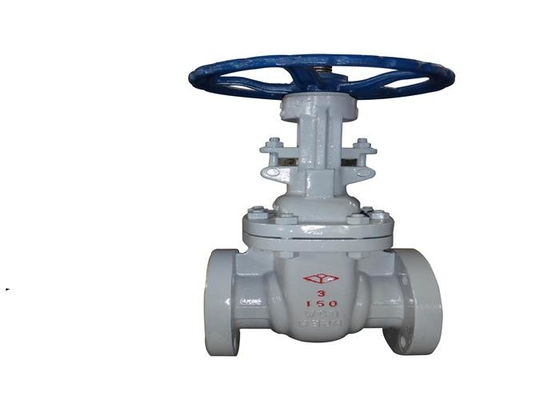

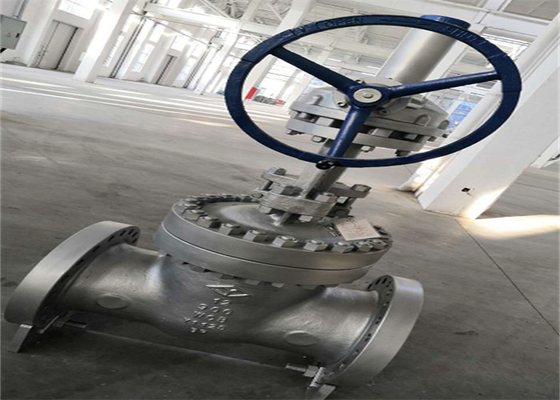

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Υλικό σώματος: | Χάλυβας άνθρακα |
|---|---|---|---|
| Υλικό δίσκων: | Χάλυβας άνθρακα | Μέγεθος: | DN50-DN700 |
| Χρώμα: | Αργυροειδές λευκό πελάτη αίτημα/ | Θερμοκρασία των μέσων: | -29℃ σε 425℃ |
| μέσο: | Νερό, αέριο ελαίου νερού | Σύνδεση: | Άκρες φλαντζών |
| πρότυπα: | Ansi | Μίσχος materil: | 2Cr13 |
| Υψηλό φως: | Βαλβίδα πυλών χυτοχάλυβα API,Αντιδιαβρωτική βαλβίδα πυλών χυτοχάλυβα,Ελαστική βαλμένη φλάντζα βαλβίδα φραχτών |
||
Το ανοίγοντας και κλείνοντας μέρος της βαλβίδας πυλών χυτοχάλυβα είναι η πύλη, και η κατεύθυνση μετακίνησης της πύλης είναι κάθετη στη ρευστή κατεύθυνση. Τη βαλβίδα πυλών μπορεί μόνο να ανοίξουν πλήρως και να κλείσουν, να μην ρυθμιστεί και. Ο κριός έχει δύο επιφάνειες σφράγισης. Ο ο συνηθέστερα χρησιμοποιημένος τρόπος είναι ότι οι δύο επιφάνειες σφράγισης της βαλβίδας κριού διαμορφώνουν μια σφήνα. Η γωνία σφηνών ποικίλλει με τις παραμέτρους βαλβίδων, συνήθως 50. Όταν η μέση θερμοκρασία δεν είναι υψηλή, είναι 2 ° 52 “. Η πύλη της βαλβίδας πυλών σφηνών μπορεί να γίνει σε ένα σύνολο, το οποίο καλείται άκαμπτη βαλβίδα πυλών Μπορεί επίσης να γίνει σε έναν κριό που μπορεί να παραγάγει τη μικρή παραμόρφωση για να βελτιώσει το manufacturability του και να αποζημιώσει την απόκλιση της γωνίας της επιφάνειας σφράγισης στη διαδικασία επεξεργασίας. Αυτό το είδος κριού καλείται ελαστικό κριό.
Η ρόδα χεριών, η λαβή και ο μηχανισμός μετάδοσης δεν επιτρέπονται για να χρησιμοποιηθούν για την ανύψωση, και η σύγκρουση είναι αυστηρά απαγορευμένη.
Οι διπλές βαλβίδες πυλών θα εγκατασταθούν κάθετα (δηλ. ο μίσχος βαλβίδων είναι στην κάθετη θέση και handwheel είναι στην κορυφή).
Η βαλβίδα πυλών με τη βαλβίδα παράκαμψης θα ανοίξει τη βαλβίδα παράκαμψης πρίν ανοίγει (για να ισορροπήσει τη διαφορά πίεσης στον κολπίσκο και την έξοδο και να μειώσει την ανοίγοντας δύναμη).
Η βαλβίδα πυλών με το μηχανισμό μετάδοσης θα εγκατασταθεί σύμφωνα με τις διατάξεις του εγχειριδίου λειτουργίας προϊόντων.
Εάν τη βαλβίδα ανοίγουν συχνά και κλείνουν, την λαδώστε τουλάχιστον μια φορά το μήνα.
| Διαστάσεις | PN10 | PN16 | PN25 | |||||||||
| DN | Λ (F4) | Χ | Δ | D1 | Λ (F5) | Χ | Δ | D1 | Λ (F5) | Χ | Δ | D1 |
| DN40 | 165 | 127 | 98.6 | 190 | 156 | 114.3 | 241 | 156 | 114.3 | 305 | 178 | 123.8 |
| DN50 | 178 | 152 | 120.7 | 216 | 165 | 127 | 292 | 165 | 127 | 368 | 216 | 165.1 |
| DN65 | 190 | 177.8 | 139.7 | 241 | 190.5 | 149.4 | 330 | 190.5 | 149.4 | 419 | 244 | 190.5 |
| DN80 | 203 | 190.5 | 152.4 | 283 | 210 | 168.2 | 356 | 210 | 168.2 | 381 | 241 | 190.5 |
| DN100 | 229 | 229 | 190.5 | 305 | 254 | 200.2 | 432 | 273 | 216 | 457 | 292 | 234.9 |
| DN125 | 254 | 254 | 216 | 381 | 279 | 235 | 508 | 330 | 266.7 | 610 | 381 | 317.5 |
| DN150 | 267 | 279 | 241.3 | 403 | 318 | 270 | 559 | 356 | 292 | 737 | 470 | 393.7 |
| DN200 | 292 | 343 | 298.5 | 419 | 381 | 330 | 660 | 419 | 349 | 838 | 545 | 469.9 |
| DN250 | 330 | 406 | 362 | 457 | 445 | 387.5 | 787 | 508 | 432 | 965 | 610 | 533.4 |
| DN300 | 356 | 483 | 432 | 502 | 521 | 451 | 838 | 559 | 489 | 1029 | 640 | 558.8 |
| DN350 | 381 | 533 | 476.3 | 762 | 584 | 514.5 | 889 | 603 | 527 | 1130 | 705 | 615.9 |
| DN400 | 406 | 597 | 540 | 838 | 648 | 571.5 | 991 | 686 | 603 | |||
| DN450 | 432 | 635 | 578 | 914 | 711 | 628.7 | 1092 | 743 | 654 | |||
| DN500 | 457 | 598.5 | 635 | 991 | 775 | 685.8 | 1194 | 813 | 724 | |||
| DN600 | 508 | 813 | 749.3 | 1143 | 914.4 | 812.8 | 1397 | 940 | 838 | |||
| DN650 | 559 | 870 | 806 | 1245 | 972 | 876 | ||||||
| DN700 | 610 | 927 | 863 | 1346 | 1035 | 939.8 | ||||||
| DN750 | 610 | 984 | 914.4 | |||||||||
| DN800 | 660 | 1060.5 | 978 | |||||||||
| DN900 | 711 | 1168 | 1086 | |||||||||
