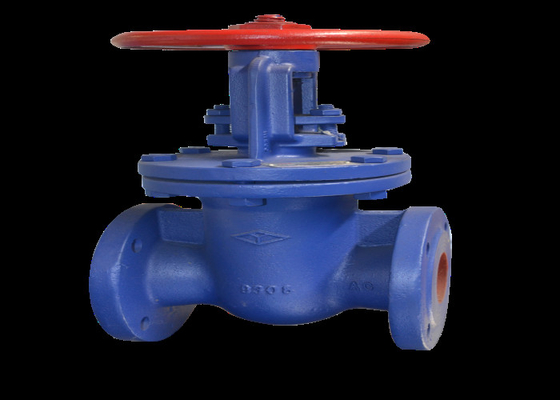

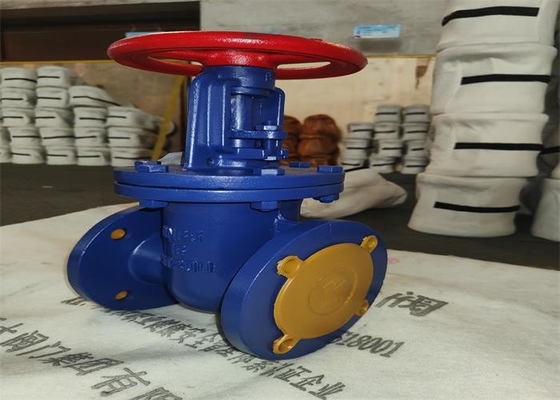

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Σύνδεση: | Άκρες φλαντζών |
|---|---|---|---|
| Χρώμα: | Αίτημα πελάτη, μπλε | Πρότυπα σχεδίου: | GB12234 |
| Μέσο: | πετρέλαιο νερού | υλικό σωμάτων: | Όλκιμος σίδηρος |
| Θερμοκρασία του MEDIA: | Μέση θερμοκρασία, κανονική θερμοκρασία | Πίεση: | Μέση πίεση, υψηλή πίεση |
| Υψηλό φως: | dn40 βαλβίδα πυλών που βάζεται φλάντζα,αυξανόμενος τύπος φλαντζών βαλβίδων πυλών μίσχων,dn40 τύπος φλαντζών βαλβίδων πυλών |
||
Το προϊόν χρησιμοποιείται για τον ανοίγοντας και κλείνοντας εξοπλισμό ή σωληνώσεις Μην για throttling
1. η βαλβίδα είναι φλάντζα που συνδέεται και συμμορφώνεται με τα πρότυπα gb/t 12232. Η βαλβίδα αποτελείται κυρίως από το σώμα βαλβίδων, την πύλη, τη ράβδο βαλβίδων, την κάλυψη βαλβίδων, το καρύδι ράβδων βαλβίδων, τη ρόδα χεριών και άλλα μέρη.
2. η βαλβίδα περιστρέφεται το καρύδι μίσχων βαλβίδων με την περιστροφή της ρόδας χεριών για να κάνει τη βαλβίδα να προέλθει κίνηση πάνω-κάτω, ώστε να οδηγηθεί ο κριός για να αυξηθεί ή να πέσει, και να γίνει μια γραμμική κάθετος μετατοπίσεων στο ρευστό για να επιτύχει το σκοπό και.
1. απλή μορφή, καλό manufacturability, ευρεία σειρά εφαρμογής και εύκολη εγκατάσταση.
2. η δομή είναι λογικά και συμπαγή, ο όγκος είναι μικρός, και το κομμάτι κλεισίματος (RAM) υιοθετεί τη δομή σφηνών, η οποία μπορεί αυτόματα να αντισταθμίσει την παραμόρφωση του σώματος βαλβίδων που προκαλείται από το ανώμαλη φορτίο ή τη θερμοκρασία κατά τη λειτουργία, και η σφράγιση είναι ασφαλής και αξιόπιστη.
3. το μέσο μπορούν να ρεύσουν σε οποιαδήποτε κατεύθυνση και από τις δύο πλευρές της βαλβίδας πυλών για να επιτύχουν το σκοπό της σύνδεσης ή της αποσύνδεσης.
1. η βαλβίδα θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. για τη μακροπρόθεσμη αποθήκευση, αυτό πρέπει να διατηρηθούν τακτικά.
3. η βαλβίδα μπορούν να εγκατασταθούν σε οποιαδήποτε σωλήνωση.
. η δοκιμή πίεσης 4 θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί να πραγματοποιηθεί μόνο αφού καλύπτει τις απαιτήσεις.
5. καθαρίζουν την κοιλότητα σωλήνων και βαλβίδων ενώπιον της εγκατάστασης.
6. η ρόδα χεριών δεν θα χρησιμοποιηθούν για την ανύψωση.
7. το προϊόν δεν θα υποβληθούν στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
8. οι λειτουργούντες όροι θα είναι σύμφωνα με τις απαιτήσεις στην προδιαγραφή απόδοσης.
9. γυρίζουν τη ρόδα χεριών δεξιόστροφα σε στενό, και αντίστροφα για να ανοίξουν
| Τύπος | Ονομαστικό DN | μέτρηση (χιλ.) | |||||||
| Λ | Δ | Δ1 | Δ2 | BF | Ζ-Φd | Χ | Δ0 | ||
| Z41T/W-16 | 40 | 165 | 145 | 110 | 85 | 17-2 | 4-Φ19 | 245 | 140 |
| 50 | 178 | 165 | 125 | 100 | 19-2 | 4-Φ19 | 286 | 180 | |
| 65 | 190 | 185 | 145 | 120 | 19-2 | 4-Φ19 | 320 | 180 | |
| 80 | 203 | 200 | 160 | 135 | 21-2 | 8-Φ19 | 373 | 200 | |
| 100 | 229 | 220 | 180 | 155 | 21-2 | 8-Φ19 | 428 | 200 | |
| 125 | 254 | 245 | 210 | 185 | 23-2 | 8-Φ18 | 513 | 240 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 582 | 240 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | 320 | |
| 250 | 380 | 405 | 355 | 320 | 27-3 | 12-Φ25 | 897 | 320 | |
| 300 | 420 | 460 | 410 | 375 | 27-3 | 12-Φ25 | 1032 | 400 | |
| 350 | 450 | 520 | 470 | 435 | 28-3 | 16-Φ25 | 1170 | 400 | |
| 400 | 480 | 580 | 525 | 485 | 31-3 | 16-Φ30 | 1330 | 500 | |
| 450 | 510 | 640 | 585 | 545 | 32-4 | 20-Φ30 | 1460 | 500 | |
| 500 | 540 | 705 | 650 | 608 | 33-3 | 20-Φ34 | 1727 | 500 | |
| 600 | 600 | 840 | 770 | 718 | 36-5 | 20-Φ41 | 2072 | 500 | |
