Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

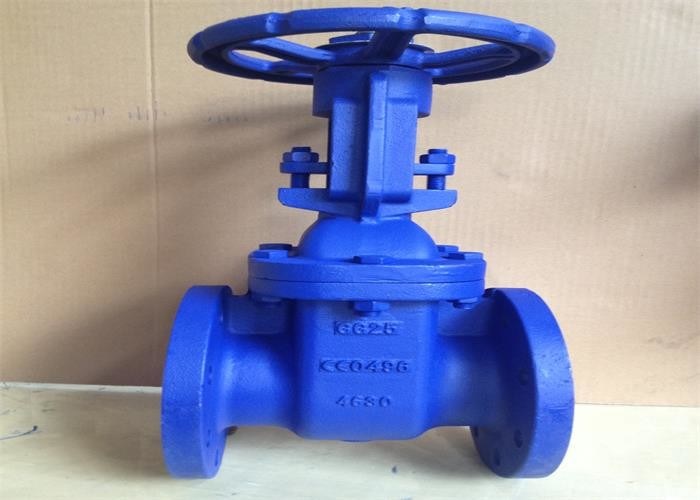

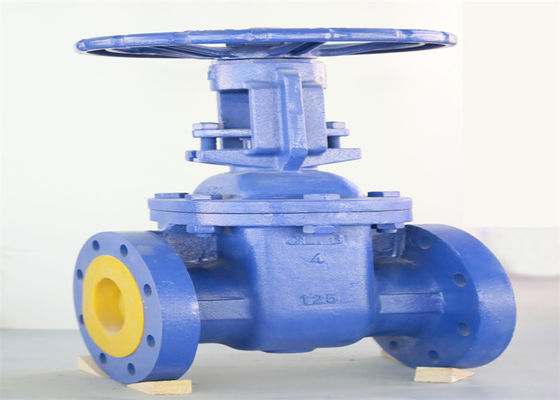

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Χρώμα: | Αίτημα πελάτη, μπλε |
|---|---|---|---|
| Πρότυπα σχεδίου: | ΤΟ EN 1171 ΤΩΝ BS | Τύπος: | os& Υ, αυξανόμενος μίσχος |
| Μέσο: | πετρέλαιο νερού | Σύνδεση: | Άκρες φλαντζών |
| Μέγεθος: | DN50-300 | Υλικό: | Όλκιμος σίδηρος Χυτοσίδηρος |
| Πίεση: | Μέση πίεση | Θερμοκρασία του MEDIA: | Μέση θερμοκρασία |
| Υψηλό φως: | τυποποιημένη βαλβίδα πυλών των BS με τη φλάντζα,dn80 βαλβίδα πυλών με τη φλάντζα,dn80 βαλβίδα πυλών που βάζεται φλάντζα |
||
Η βαλβίδα μπορεί να χρησιμοποιηθεί για το άνοιγμα και το κλείσιμο στις σωληνώσεις και τον εξοπλισμό με το μη διαβρωτικό μέσο, και γενικά δεν χρησιμοποιείται για throttling.
Το κύριο σώμα αποτελείται από το φαιό χυτοσίδηρο, και η εφαρμόσιμη θερμοκρασία για τη σφράγιση χαλκού είναι -10 ℃ ~ 200 ℃ Εφαρμόσιμο μέσο: νερό και ατμός.
Η εφαρμόσιμη θερμοκρασία της σφραγίδας σιδήρου είναι -10 ℃ ~ 100 ℃ Εφαρμόσιμο μέσο: γενικό πετρέλαιο.
1. απλή μορφή, καλό manufacturability, ευρεία σειρά εφαρμογής και εύκολη εγκατάσταση.
2. η δομή είναι λογική και συμπαγής, ο όγκος είναι μικρός, και το κομμάτι κλεισίματος (RAM) υιοθετεί τη δομή σφηνών, η οποία μπορεί αυτόματα να αντισταθμίσει την παραμόρφωση του σώματος βαλβίδων που προκαλείται από το ανώμαλη φορτίο ή τη θερμοκρασία κατά τη λειτουργία, και η σφράγιση είναι ασφαλής και αξιόπιστη.
3. το μέσο μπορεί να ρεύσει σε οποιαδήποτε κατεύθυνση και από τις δύο πλευρές της βαλβίδας πυλών για να επιτύχει το σκοπό της σύνδεσης ή της αποσύνδεσης.
1. η βαλβίδα είναι που συνδέεται φλάντζα
2. η βαλβίδα αποτελούνται από το σώμα βαλβίδων, το καπό, την πύλη, τη ράβδο βαλβίδων, τη ρόδα χεριών και άλλα μέρη. Με την περιστροφή της ρόδας χεριών,
Η ράβδος βαλβίδων αυξάνεται ή πέφτει, οδηγώντας κατά συνέπεια τον κριό για να αυξηθεί ή να πέσει, κάνοντας μια γραμμική κάθετο μετατοπίσεων στο ρευστό,
Για να επιτύχει το σκοπό και.
| Πιθανή αποτυχία | Αιτία της αποτυχίας | Μέθοδος αποβολών |
| Διαρροή της επιφάνειας σφράγισης | 1. ο ρύπος και άλλα αντικείμενα αναμιγνύονται μεταξύ των επιφανειών σφράγισης. | 1 καθαρίζει το ρύπο στην επιφάνεια σφράγισης. |
| 2. η επιφάνεια σφράγισης είναι χαλασμένη. | 2. διορθώστε την επιφάνεια σφράγισης πάλι. | |
| Διαρροή συσκευασίας | 1. η κάλυψη συσκευασίας δεν συμπιέζεται. | 1. σφίγξτε τα καρύδια για να συμπιέσετε ομοιόμορφα τη συσκευασία. |
| 2. ανεπαρκής συσκευασία. | 2. προσθέστε το υλικό πληρώσεως. | |
| 3. αποτυχία συσκευασίας. | 3. αντικαταστήστε με τη νέα συσκευασία. | |
| Διαρροή της επιφάνειας σφράγισης σύνδεσης φλαντζών | 1. τα μπουλόνια φλαντζών δεν σφίγγονται ή η συμπίεση είναι ανώμαλη | 1. σφίγξτε τα μπουλόνια ομοιόμορφα και symmetrically. |
| 2. η επιφάνεια σφράγισης σύνδεσης είναι χαλασμένη | 2. refinish η επιφάνεια σφράγισης φλαντζών. |
| DN (χιλ.) | DN | Λ | Δ | D1 | D2 | β | φ | ζ-δ | D0 | Hmin | Hmax |
| 50 | 2» | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2» | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3» | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4» | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5» | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6» | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8» | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10» | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12» | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
