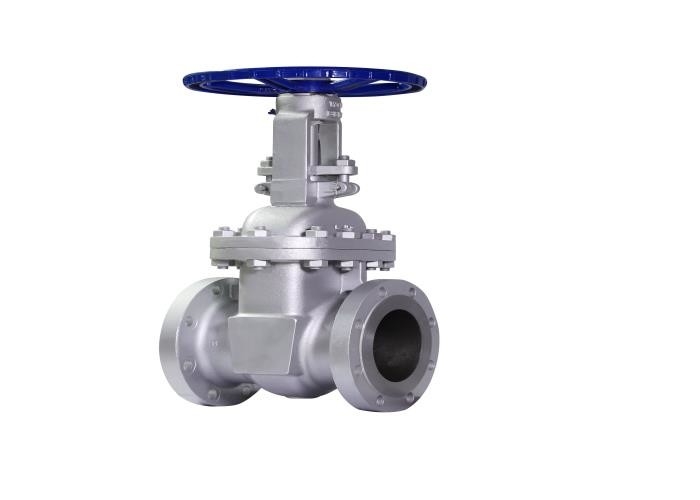

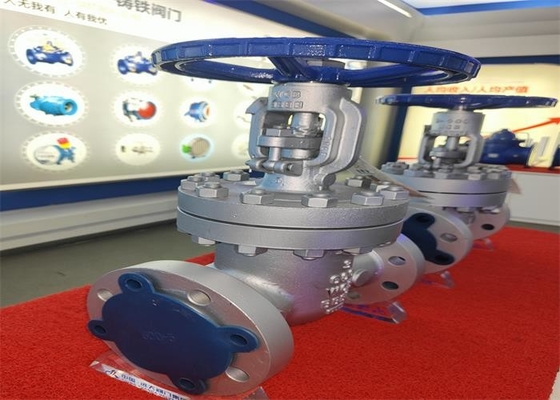

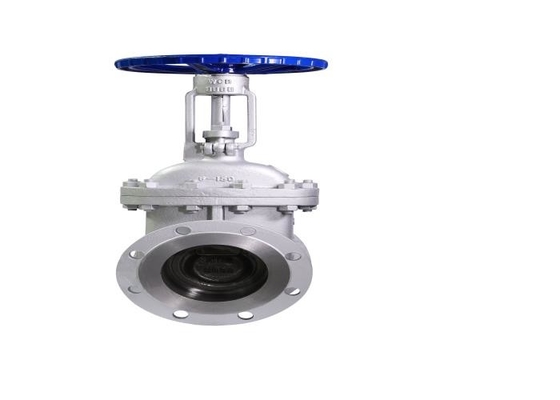

Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Μέγεθος: | DN50-DN600 |
---|---|---|---|
Σύνδεση: | Άκρες φλαντζών | Χρώμα: | Αίτημα πελάτη, άσπρο |
υλικό σωμάτων: | χάλυβας άνθρακα | MEDIA: | Νερό, πετρέλαιο, αέριο |
Θερμοκρασία του MEDIA: | Μέση θερμοκρασία, κανονική θερμοκρασία | Τύπος: | os& Υ, αυξανόμενος μίσχος |
Υψηλό φως: | βαλβίδα πυλών πετρελαίου νερού φλαντζών API,150lb βαλβίδα πυλών πετρελαίου νερού φλαντζών,dn125 βαλβίδα πυλών που βάζεται φλάντζα |
1. η βαλβίδα είναι που συνδέεται φλάντζα
2. η βαλβίδα αποτελείται από το σώμα βαλβίδων, το καπό, την πύλη, τη ράβδο βαλβίδων, τη ρόδα χεριών και άλλα μέρη. Με την περιστροφή της ρόδας χεριών,
Η ράβδος βαλβίδων αυξάνεται ή πέφτει, οδηγώντας κατά συνέπεια τον κριό για να αυξηθεί ή να πέσει, κάνοντας μια γραμμική κάθετο μετατοπίσεων στο ρευστό,
Για να επιτύχει το σκοπό και.
①Επιτρέπεται για να αφαιρέσει τη ρόδα χεριών όταν είναι η βαλβίδα στην ορθάνοικτη θέση
②Το υλικό πληρώσεως μπορεί να αντικατασταθεί με τα διαφορετικές υλικά και τις δομές σύμφωνα με τις ανάγκες πελατών
③Το μέσο στόλισμα υιοθετεί ζαρωμένο το μέταλλο στόλισμα, που έχει την καλύτερη απόδοση σφράγισης και τη μακρύτερη ζωή υπηρεσιών, και μπορεί να αποσυντεθεί και να χρησιμοποιηθεί επανειλημμένα
④Η ακέραια ράγα οδηγών μέσα στο σώμα βαλβίδων μπορεί να εξασφαλίσει ότι ο την κριός παραμένει κεντροθετημένος σε οποιαδήποτε θέση κατά άνοιγμα και το κλείσιμο
⑤Η δύναμη σύνδεσης μεταξύ της ράβδου βαλβίδων και του κριού υπερβαίνει τη δύναμη του νήματος ράβδων βαλβίδων
⑥Η αντι ράβδος βαλβίδων έκρηξης σχεδιάζεται με μια κωνική ανώτερη επιφάνεια σφράγισης, η οποία είναι στενή στην κάλυψη βαλβίδων όταν ανοίγουν πλήρως τη βαλβίδα
⑦Η ελαστική πύλη σφηνών μπορεί να αντισταθμίσει τη διαστρέβλωση επιφάνειας του δαχτυλιδιού καθισμάτων και την παραμόρφωση του σώματος βαλβίδων που προκαλείται από την πίεση σωληνώσεων
Το δαχτυλίδι καθισμάτων βαλβίδων εγκαθίσταται από τη συγκόλληση σφραγίδων, η οποία μπορεί να ενώσει στενά τις επιφάνειες σφράγισης των διαφορετικών υλικών σύμφωνα με τις απαιτήσεις πελατών.
1. η βαλβίδα θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. για τη μακροπρόθεσμη αποθήκευση, πρέπει να διατηρηθεί τακτικά.
3. η βαλβίδα μπορεί να εγκατασταθεί σε οποιαδήποτε σωλήνωση.
4. η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί να πραγματοποιηθεί μόνο αφού καλύπτει τις απαιτήσεις.
5. καθαρίστε την κοιλότητα σωλήνων και βαλβίδων ενώπιον της εγκατάστασης.
6. η ρόδα χεριών δεν θα χρησιμοποιηθεί για την ανύψωση.
7. το προϊόν δεν θα υποβληθεί στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
8. οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις στην προδιαγραφή απόδοσης.
9. γυρίστε τη ρόδα χεριών δεξιόστροφα σε στενό, και αντίστροφα για να ανοίξει.
Τύπος | DN | Λ | Δ | Δ1 | Δ2 | BF | Ζ-Фd | Hmax | Hmin | Δ0 | |||
API (Β) Z40H-150LB | 2» | 51 | 178 | 150 | 120.7 | 92.1 | 17.5-2 | 4-Ф19 | 390 | 330 | 200 | ||
2 1/2» | 64 | 190 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 435 | 350 | 200 | |||
3» | 77 | 203 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 510 | 410 | 240 | |||
4» | 102 | 229 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 580 | 465 | 280 | |||
5» | 127 | 254 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 660 | 515 | 280 | |||
6» | 153 | 267 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 775 | 610 | 320 | |||
8» | 204 | 292 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 965 | 745 | 360 | |||
10» | 254 | 330 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 1165 | 890 | 400 | |||
12» | 305 | 356 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 1370 | 1040 | 450 | |||
14» | 337 | 381 | 535 | 476.3 | 412.8 | 33.4-2 | 12-Ф28.5 | 1545.5 | 1181.5 | 560 | |||
16» | 388 | 406 | 595 | 539.8 | 469.9 | 35-2 | 16-Ф28.5 | 1744 | 1326 | 560 | |||
18» | 439 | 432 | 635 | 577.9 | 533.4 | 38.1-2 | 16-Ф31.8 | 1930 | 1440 | 640 | |||
20» | 489 | 457 | 700 | 635 | 584.2 | 41.3-2 | 20-Ф31.8 | 2135 | 1597 | 640 | |||
24» | 591 | 508 | 815 | 749.3 | 692.2 | 46.1-2 | 20-Ф35 | 2531 | 1906.5 | 720 |
