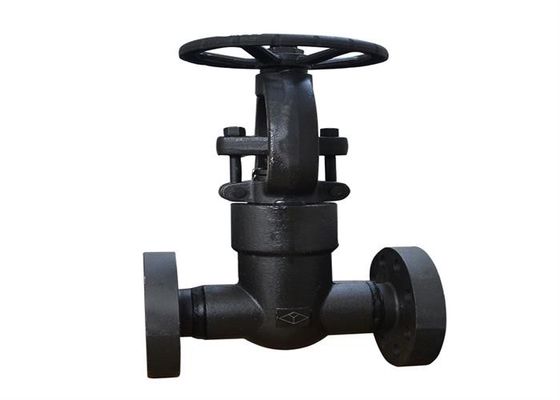

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Μέγεθος: | 1/2 " ~2» |
|---|---|---|---|
| Τύπος: | os& Υ, αυξανόμενος μίσχος | Μέσο: | Αέριο ελαίου νερού |
| υλικό σωμάτων: | χάλυβας άνθρακα | Χρώμα: | Αίτημα πελάτη |
| Σύνδεση: | Άκρες φλαντζών | Πίεση: | Υψηλή πίεση |
| Υψηλό φως: | σφυρηλατημένη a105 βαλμένη φλάντζα χάλυβας βαλβίδα πυλών,σφυρηλατημένη πετρέλαιο βαλμένη φλάντζα χάλυβας βαλβίδα πυλών,dn150 βαλβίδα πυλών που βάζεται φλάντζα |
||

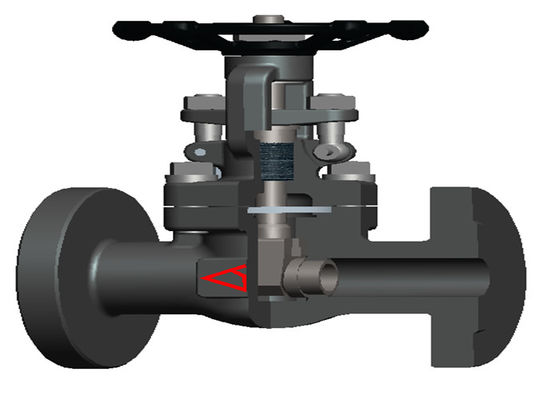

Η σφυρηλατημένη βαλβίδα πυλών χάλυβα αναφέρεται στη βαλβίδα πυλών το της οποίας φέροντα σώμα βαλβίδων πίεσης και το καπό είναι σφυρηλατημένο. Η κατεύθυνση μετακίνησης των ανοίγοντας και κλείνοντας μερών της σφυρηλατημένης βαλβίδας πυλών χάλυβα είναι κάθετη στη ρευστή κατεύθυνση. Τη σφυρηλατημένη βαλβίδα πυλών χάλυβα μπορεί μόνο να ανοίξουν πλήρως και να κλείσουν, και δεν μπορεί να ρυθμιστεί ή Αυτή η σειρά βαλβίδων χρησιμοποιείται κυρίως στο πετρέλαιο, τη χημική βιομηχανία, το σταθμό παραγωγής ηλεκτρικού ρεύματος και άλλες βιομηχανίες για να κόψει ή να συνδέσει τη σωλήνωση και να διατηρήσει την κανονική λειτουργία του συστήματος.
Βαλβίδα που κλείνει: γυρίστε τη ρόδα χεριών ή άλλη οδηγώντας συσκευή δεξιόστροφα, και το καρύδι ράβδων βαλβίδων οδηγεί τη ράβδο βαλβίδων για να κλείσει προς τα κάτω τη βαλβίδα.
Βαλβίδα που ανοίγει: περιστραφείτε τη ρόδα χεριών ή άλλη οδηγώντας συσκευή αντίθετα προς τη φορά των δεικτων του ρολογιού, και το καρύδι ράβδων βαλβίδων οδηγεί τη ράβδο βαλβίδων για να ανοίξει πρός τα πάνω τη βαλβίδα.
1. η σφραγίδα μίσχων βαλβίδων πραγματοποιείται μέσω του διπλού σχεδίου σφραγίδων της συσκευασίας + ανώτερη σφραγίδα.
2 η ράβδος βαλβίδων και ο κριός συνδέονται σε μια δομή «τ», η οποία είναι εύκολο να εγκατασταθεί. Επιπλέον, το κεφάλι της ράβδου βαλβίδων σχεδιάζεται για να είναι σφαιρικό, έτσι ώστε όταν κλείνουν τη βαλβίδα, η ράβδος βαλβίδων και ο κριός είναι σε επαφή σημείου, με μια μόνη κεντραρίσματος λειτουργία.
3 το σώμα βαλβίδων υιοθετεί τη δομή αυλακώσεων για να πραγματοποιήσει την καθοδήγηση κτυπήματος κριού, και η τριβή μεταξύ του κριού και του σφραγίζοντας δαχτυλιδιού καθισμάτων βαλβίδων μειώνεται κατά τη διάρκεια της διαδικασίας ανοίγματος και κλεισίματος.
4 το σώμα βαλβίδων και το καπό θα συνδεθούν με tenon και η επιφάνεια αυλακιού, που μπορεί να μειώσει την επέκταση και την παραμόρφωση υπερπίεσης της σπείρας μετάλλων πληγώνει το στόλισμα κάτω από φορτώνει εκ των προτέρων.
5 το κάθισμα βαλβίδων υιοθετεί τη δομή επέκτασης για να εξασφαλίσει συμπαγή και αποτελεσματική τακτοποίηση.
6 η κινητή ένωση συνδέεται με τα μπουλόνια, τα καρύδια και τις καρφίτσες. Έχει τα πλεονεκτήματα της κατάλληλης εγκατάστασης, της απλής δομής, της ισχυρής σταθερότητας και της μακριάς ζωής υπηρεσιών.

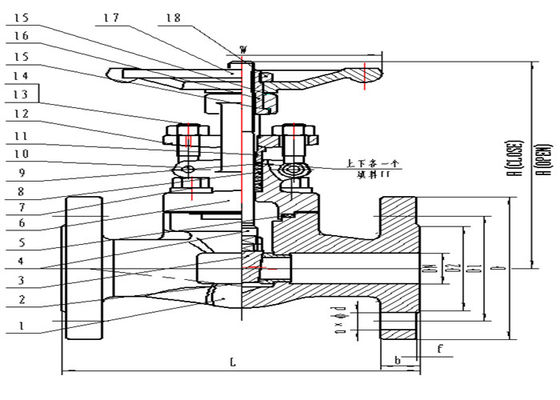

| Αριθ. | Όνομα | Υλικό | ||||||||
| 1 | Σώμα | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
| 2 | Κάθισμα | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
| 3 | Δίσκος | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
| 4 | Μίσχος | 1Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | ||||
| 5 | στόλισμα | γραφίτης 201+Flexible graphite/304+Flexible | ||||||||
| 6 | Καπό | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
| 7 | μπουλόνι | A193 B7 | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
| 8 | συσκευασία | Εύκαμπτος γραφίτης | ||||||||
| 9 | συσκευασία | Συσκευασία χαλύβδινων συρμάτων (γραφίτης 304+Flexible) | ||||||||
| 10 | καρφίτσα | 45 | ||||||||
| 11 | Αδένας συσκευασίας | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | |
| 12 | Συσκευάζοντας πιέζοντας πιάτο | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
| 13 | Καρύδι | A194 2H | A194 2H | A194 2H | A194 2H | A194 8M | A194 8M | A194 8M | A194 8M | |
| 14 | μπουλόνι | A193 B7 | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
| 15 | shim | 65Mn | ||||||||
| 16 | Καρύδι μίσχων | 35/1Cr13 | ||||||||
| 17 | handwheel | ελατός σίδηρος | ||||||||
| 18 | Locknut | A194 2H | A194 8M | |||||||
| Υλικό σώματος | A105N | A350 LF2 | A182 F11/F22 | A182 F304/F316 | A182 F304L | A182 F316L |
| κατάλληλο tempresture (℃) | -29~425 | -46~345 | -29~538 | -29~538 | -29~425 | -29~450 |
| μέσο | Νερό, ατμός, έλαιο, κ.λπ. | Χαμηλή θερμοκρασία, νερό, ατμός, προϊόντα πετρελαίου, φυσικό αέριο, κ.λπ. | Νερό, ατμός, προϊόντα πετρελαίου, φυσικό αέριο, κ.λπ. | Νερό, ατμός, προϊόντα πετρελαίου, φυσικό αέριο, κ.λπ. | ||
Σημείωση: όταν το μέσο είναι εύφλεκτο και εκρηκτικό, η θερμοκρασία εργασίας του συστήματος σωληνώσεων πρέπει να περιοριστεί.
| DN15 ~DN50, κύριες διαστάσεις σύνδεσης PN16 και διαστάσεις ορίου της σφυρηλατημένης βαλβίδας πυλών φλαντζών χάλυβα | ||||||||||
| DN | Λ | Δ | D1 | D2 | β | φ | ν-φd | Χ (ΣΤΕΝΌ) | Χ (ΑΝΟΙΚΤΌ) | W |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159.5 | 100 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255.5 | 160 |
| 40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
| 50 | 250 | 165 | 125 | 102 | 18 | 2 | 4-18 | 244.5 | 286.5 | 180 |
| DN15 ~DN50, κύριες διαστάσεις σύνδεσης PN25 και διαστάσεις ορίου της σφυρηλατημένης βαλβίδας πυλών φλαντζών χάλυβα | ||||||||||
| NPS | Λ | Δ | D1 | D2 | β | φ | ν-φd | Χ (ΣΤΕΝΌ) | Χ (ΑΝΟΙΚΤΌ) | W |
| 1/2 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
| 3/4 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159.5 | 100 |
| 1 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
| 1-1/4 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255.5 | 160 |
| 1-1/2 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
| 2 | 250 | 165 | 125 | 102 | 20 | 2 | 4-18 | 244.5 | 286.5 | 180 |
| DN15 ~DN50, κύριες διαστάσεις σύνδεσης PN40 και διαστάσεις ορίου της σφυρηλατημένης βαλβίδας πυλών φλαντζών χάλυβα | ||||||||||||
| NPS | Λ | Δ | D1 | D2 | D3 | β | φ | f1 | ν-φd | Χ (ΣΤΕΝΌ) | Χ (ΑΝΟΙΚΤΌ) | W |
| 1/2 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 150 | 105 | 75 | 58 | 51 | 18 | 2 | 4 | 4-14 | 144 | 159.5 | 100 |
| 1 | 160 | 115 | 85 | 68 | 58 | 18 | 2 | 4 | 4-14 | 170 | 191 | 120 |
| 1-1/4 | 180 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 199 | 255.5 | 160 |
| 1-1/2 | 200 | 150 | 110 | 88 | 76 | 18 | 3 | 4 | 4-18 | 214 | 248 | 160 |
| 2 | 250 | 165 | 125 | 102 | 88 | 20 | 3 | 4 | 4-18 | 244.5 | 286.5 | 180 |
| DN15 ~DN50, κύριες διαστάσεις σύνδεσης PN63 και διαστάσεις ορίου της σφυρηλατημένης βαλβίδας πυλών φλαντζών χάλυβα | ||||||||||||
| NPS | Λ | Δ | D1 | D2 | D3 | β | φ | f1 | ν-φd | Χ (ΣΤΕΝΌ) | Χ (ΑΝΟΙΚΤΌ) | W |
| 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159.5 | 100 |
| 1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
| 1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255.5 | 160 |
| 1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
| 2 | 250 | 180 | 135 | 102 | 88 | 26 | 3 | 4 | 4-22 | 244.5 | 286.5 | 180 |
| DN15 ~DN50, κύριες διαστάσεις σύνδεσης PN100 και διαστάσεις ορίου της σφυρηλατημένης βαλβίδας πυλών φλαντζών χάλυβα | ||||||||||||
| NPS | Λ | Δ | D1 | D2 | D3 | β | φ | f1 | ν-φd | Χ (ΣΤΕΝΌ) | Χ (ΑΝΟΙΚΤΌ) | W |
| 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159.5 | 100 |
| 1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
| 1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255.5 | 160 |
| 1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
| 2 | 250 | 195 | 145 | 102 | 88 | 30 | 3 | 4 | 4-26 | 244.5 | 286.5 | 180 |
