Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

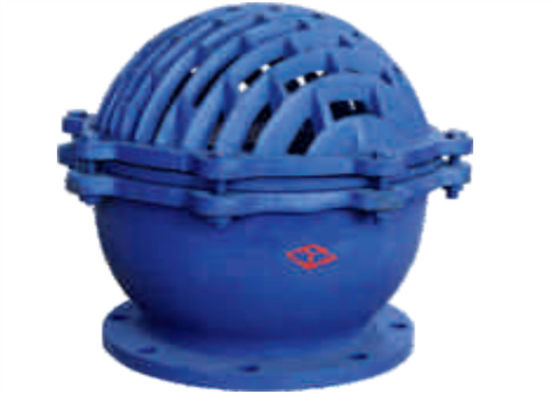

| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ταλάντευσης | Πίεση: | 2.5mpa |
|---|---|---|---|
| Θερμοκρασία των μέσων: | ≤50℃ | Χρώμα: | Αίτημα πελάτη, μπλε |
| Πρότυπα: | DIN, ΜΒ | δομή: | Έλεγχος |
| Υλικό σώματος: | Σίδηρος | Μέγεθος: | DN50~DN350 |
| Υψηλό φως: | Ανυψωτικός τύπος φλαντζών βαλβίδων κατώτατης αντεπιστροφής,2.5 τύπος φλαντζών βαλβίδων αντεπιστροφής MPA,Βαλβίδα αντεπιστροφής ταλάντευσης φλαντζών χυτοσιδήρου |
||
Το H42x-2.5 είναι μια συνδεδεμένη φλάντζα ανυψωτική κατώτατη βαλβίδα H45x-2.5 η φλάντζα σύνδεσε την πολυ κατώτατη βαλβίδα ταλάντευσης δίσκων Το H46x-2.5 είναι μια συνδεδεμένη φλάντζα διπλή κατώτατη βαλβίδα ταλάντευσης δίσκων Το H12x-2.5 είναι μια ανυψωτική κατώτατη βαλβίδα με την εσωτερική σύνδεση νημάτων. Αποτελούνται από το σώμα βαλβίδων, το κάθισμα βαλβίδων, το δίσκο βαλβίδων και το σφραγίζοντας στόλισμα
Η βαλβίδα χρησιμοποιεί τη δύναμη αναρρόφησης της αντλίας για να παραγάγει την αρνητική πίεση. Η ατμοσφαιρική πίεση ασκεί την πίεση νερού στο σωλήνα αναρρόφησης της αντλίας για να ανοίξει τη βαλβίδα. Κατά την παύση της αντλίας, χρησιμοποιήστε την πίεση υδάτινων στηλών και το μόνο βάρος του δίσκου βαλβίδων σε στενό για να αποτρέψετε αυτόματα backflow της ροής του νερού
1. Η βαλβίδα θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Η βαλβίδα θα διατηρηθεί τακτικά για τη μακροπρόθεσμη αποθήκευση.
3. Η βαλβίδα εγκαθίσταται στο κατώτατο σημείο της κάθετης σωλήνωσης του σωλήνα κολπίσκων νερού της υδραντλίας.
4. Καθαρίστε την εσωτερική κοιλότητα των σωλήνων και των βαλβίδων ενώπιον της εγκατάστασης.
5. Οι λειτουργούντες όροι θα καλύψουν τις τεχνικές απαιτήσεις στην προδιαγραφή απόδοσης

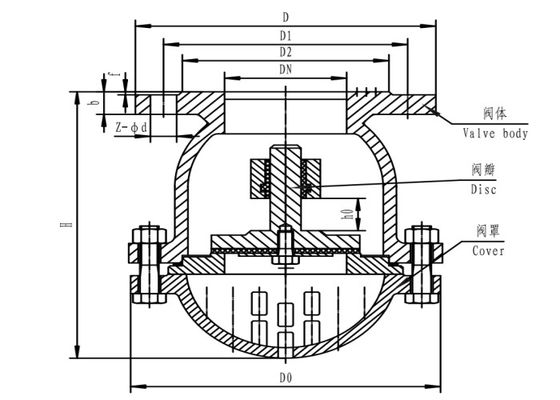

| Τύπος |
DN |
Διάσταση | |||||||
| Δ | Δ1 | Δ2 | BF | Ζ-Φd | Δ0 | χ0 | Χ | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
