Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

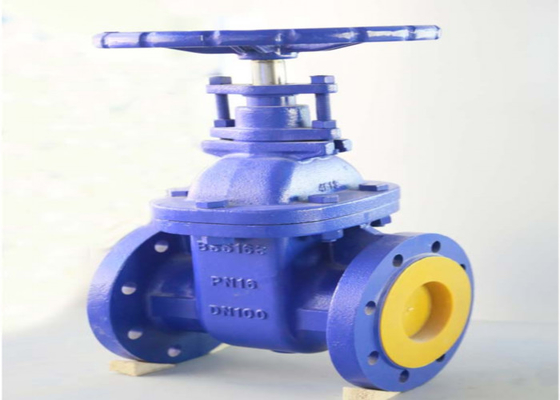

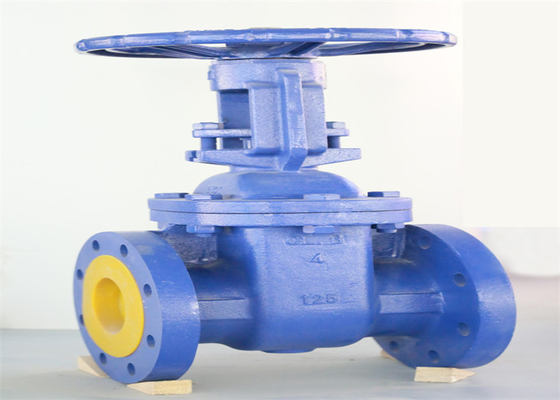

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Χρώμα: | Αίτημα πελάτη |
|---|---|---|---|
| Πρότυπα: | BS | Υλικό: | Όλκιμος σίδηρος |
| Μέγεθος λιμένων: | DN40~600 | Σύνδεση: | Άκρες φλαντζών |
| MEDIA: | Νερό, ατμός | Πίεση: | Χαμηλή πίεση |
| υλικό ροδών: | Όλκιμος σίδηρος | Κάθισμα: | Χαλκός |
| Υψηλό φως: | OS&Y βαλβίδα πυλών χυτοσιδήρου,Rustproof βαλβίδα πυλών χυτοσιδήρου,BS 5163 |
||
Το ανοίγοντας και κλείνοντας μέρος της βαλβίδας πυλών είναι η πύλη. Η κατεύθυνση μετακίνησης της πύλης είναι κάθετη στη ρευστή κατεύθυνση. Τη βαλβίδα πυλών μπορεί μόνο να ανοίξουν πλήρως και κλειστός πλήρως, να μην ρυθμιστεί και. Ο κριός έχει δύο επιφάνειες σφράγισης. Οι δύο επιφάνειες σφράγισης της ο συνηθέστερα χρησιμοποιημένης βαλβίδας RAM τρόπου διαμορφώνουν τις wedge-shaped και wedge-shaped βαλβίδες γωνίας
| DN (χιλ.) | DN (nch) | Λ | Δ | D1 | Δ2 | β | φ | ζ-δ | D0 | Hmin | Hmax |
| 50 | 2» | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2» | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3» | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4» | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5» | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6ν | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8ν | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10» | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12» | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. Έλεγχος εάν τα μέρη είναι κατάλληλα πριν από τη συνέλευση, και τα μέρη που έχουν επιπτώσεις στην απόδοση υπηρεσιών δεν μπορεί να συγκεντρωθεί
2. Η εσωτερική κοιλότητα του σώματος βαλβίδων πρέπει να καθαριστεί, και το νήμα της ράβδου κλειδώματος πρέπει να ντυθεί με το λίπος
3 συνδέοντας μπουλόνια φλαντζών θα σφιγχτούν symmetrically και βαθμιαία, και ο αγκώνας σκλήρυνσης του καρυδιού αδένων συσκευασίας θα είναι κατάλληλος
4. Η εσωτερική κοιλότητα της βαλβίδας, η επιφάνεια επαφών με τη μέση και γενική επιφάνεια βαλβίδων θα χρωματιστεί σύμφωνα με τις απαιτήσεις του πελάτη
5. Το προϊόν θα ανοίξουν και θα κλείσουν ελαστικά μετά από τη συνέλευση χωρίς μπλοκάρισμα
6 η δοκιμή πίεσης ολόκληρης της μηχανής θα καλύψει τις απαιτήσεις bs5146
7. Τα πρότυπα σχεδίου θα συμμορφωθούν με BS5163, και η σύνδεση φλαντζών θα συμμορφωθεί με bs4504
8. Το μήκος δομών θα εφαρμοστεί σύμφωνα με | so5752 βασική σειρά 3
