Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

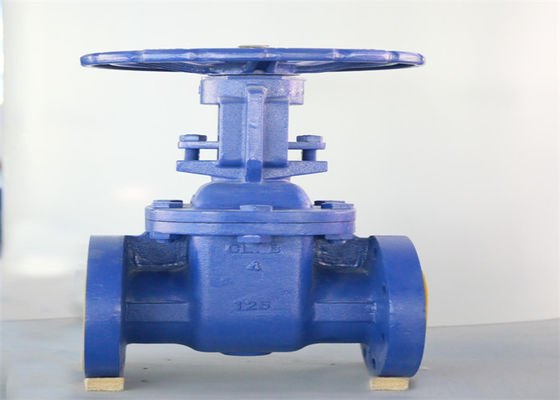

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πυλών | Πίεση: | Χαμηλή πίεση |
|---|---|---|---|
| Δομή: | Βαλβίδα πυλών μίσχων αύξησης | Μέσο: | ater, vapou |
| Μέγεθος λιμένων: | 2 " ~12» | Πρότυπα: | msss-70 |
| Πρόσωπο με πρόσωπο: | ASME B16.10 | θερμοκρασία: | -10 σε 200℃ |
| Χρώμα: | Μπλε | Υλικό σώματος: | Όλκιμος σίδηρος |
| Υψηλό φως: | 125LB βαλμένη φλάντζα βαλβίδα πυλών,Βαλμένη φλάντζα API βαλβίδα πυλών,Ansi 6 βαλμένη φλάντζα ίντσα βαλβίδα πυλών |
||
Η βαλβίδα πυλών είναι μια πύλη με το άνοιγμα και το κλείσιμο των μερών. Η κατεύθυνση μετακίνησης της πύλης είναι κάθετη στη ρευστή κατεύθυνση. Τη βαλβίδα πυλών μπορεί μόνο να ανοίξουν πλήρως και κλειστός πλήρως, να μην ρυθμιστεί και. Η βαλβίδα πυλών σφραγίζεται από την επαφή μεταξύ του καθίσματος βαλβίδων και της πύλης. Συνήθως, η επιφάνεια σφράγισης θα επιστρωθεί με τα υλικά μετάλλων για να αυξήσει την αντοχή, όπως η επίστρωση 1Cr13, stl6, του ανοξείδωτου, κ.λπ. Η βαλβίδα πυλών έχει την άκαμπτη βαλβίδα πυλών και την ελαστική βαλβίδα πυλών. Σύμφωνα με τις διαφορετικές βαλβίδες πυλών, η βαλβίδα πυλών διαιρείται σε άκαμπτη βαλβίδα πυλών και ελαστική βαλβίδα πυλών.
| Σχέδιο και κατασκευή | MSS S-70 |
| Πρόσωπο με πρόσωπο | ANSI B16.10 |
| Τέλος φλαντζών | ANSI B16.1 |
| Δοκιμή | MSS SP-70 |
Ανοίξτε ή κλείστε τις σωληνώσεις όπου η ονομαστική πίεση είναι bleow η πίεση 125LB, και το μέσο πρέπει να είναι μίσχος, νερό ή έλαιο, τους οποίους canbe χρησιμοποίησε στους τομείς της βιομηχανίας πετρελαίου, χημική indemical βιομηχανία, βιομηχανία φαρμάκων μια βιομηχανία δύναμης
| ΜΕΓΕΘΟΣ | 2 " ~12» |
| Ressure Norminal | 125LB |
| Tempreature Suitble | -10 σε 200℃ |
| Δοκιμή σφραγίδων | 1.41mpa |
| Δοκιμή της Shell | 2.46mpa |
| Κατάλληλο μέσο | πετρέλαιο αερίου νερού |

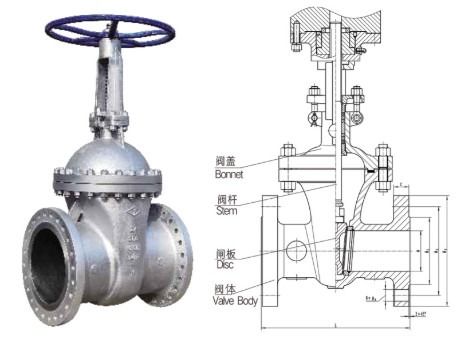

| όνομα μερών | υλικό |
| σώμα | HT200 |
| σφραγίζοντας δαχτυλίδι σωμάτων | ZCuSn5Pb5Zn5 |
| δαχτυλίδι δίσκων | ZCuSn5Pb5Zn5 |
| δίσκος | HT200 |
| μίσχος | 2Cr13 |
| καρύδι | 25 |
| μπουλόνι | 35 |
| στόλισμα | 08+ γραφίτης |
| καπό | HT200 |
| συσκευασία | γραφίτης |
| μπουλόνι | 35 |
| καρύδι | 25 |
| αδένας συσκευασίας | Qt450-10 |
| καρύδι μίσχων | ZCuSn5Pb5Zn5 |
| καρύδι καπό | HT200 |
| Αυλακωμένος setscrew | 35 |
| ρόδα | HT200 |
| καρύδι ροδών | Q235 |

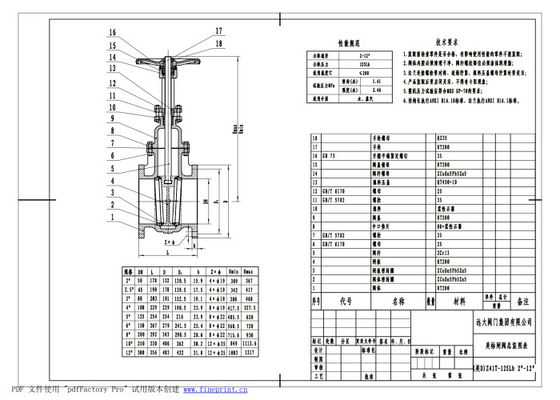

| Μέγεθος | DN | Λ | Δ | D1 | β | Zxф | Hmin | Hmax | ф |
| 2» | 50 | 178 | 152 | 120.5 | 15.9 | 4xф19 | 310 | 368 | 203 |
| 21/2 « | 65 | 190 | 178 | 139.5 | 17.5 | 4xф19 | 339.5 | 413 | 203 |
| 3» | 80 | 203 | 191 | 152.5 | 19.1 | 4xф19 | 377.7 | 464.7 | 203 |
| 4» | 100 | 229 | 229 | 190.5 | 23.9 | 8xф19 | 434 | 554 | 254 |
| 5 « | 125 | 254 | 254 | 216 | 23.9 | 8xф22 | 481 | 617 | 254 |
| 6» | 150 | 267 | 279 | 241.5 | 25.4 | 8xф22 | 545 | 705 | 305 |
| 8» | 200 | 292 | 343 | 298.5 | 28.6 | 8xф22 | 715.6 | 930 | 355 |
| 10» | 250 | 330 | 406 | 362 | 30.2 | 12xф25 | 827 | 1091 | 508 |
| 12» | 300 | 356 | 483 | 432 | 31.8 | 12xф25 | 1003 | 1317 | 508 |
Η ρευστή αντίσταση είναι μικρή, και η επιφάνεια σφράγισης είναι λιγότερο βουρτσισμένη και διαβρωμένη από το μέσο. Το άνοιγμα και το κλείσιμο είναι labor-saving. Η κατεύθυνση ροής του μέσου είναι απεριόριστη, χωρίς τη διατάραξη της ροής και μείωση της πίεσης. Το πρότυπο χρήσης έχει τα πλεονεκτήματα της απλής μορφής, του σύντομου δομικού μήκους, του καλού manufacturability και της ευρείας σειράς εφαρμογής.
Είναι εύκολο να προκληθεί η διάβρωση και η γρατσουνιά μεταξύ των επιφανειών σφράγισης, η οποία είναι δύσκολο να διατηρηθεί.
Η γενική διάσταση είναι μεγάλη, το οποίο απαιτεί ένα ορισμένο διάστημα για το άνοιγμα και το κλείσιμο, και ο χρόνος ανοίγματος και λήξης της προθεσμίας υποβολής είναι μακροχρόνιος
