| Το σώμα της βαλβίδας: | χυτοσίδηρος+NRB | DN: | 4, 5, 6 ίντσες |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Τύπος: | Βαλβίδα πεταλούδας |
| Μέθοδος Μετάδοσης: | Χειροτροχός | Κοινή φόρμα: | Φλάντζα |
| Προσαρμοσμένος: | COem | Εφαρμογή: | Νερό |
| Εφαρμόσιμη θερμοκρασία: | ≤80℃ | Πρότυπο παραγωγής: | GB12238 |
| Υψηλό φως: | ευθυγραμμισμένη βαλμένη φλάντζα βαλβίδα πεταλούδων,125mm βαλμένη φλάντζα βαλβίδα πεταλούδων,βαλμένη φλάντζα λάστιχο βαλβίδα πεταλούδων |
||

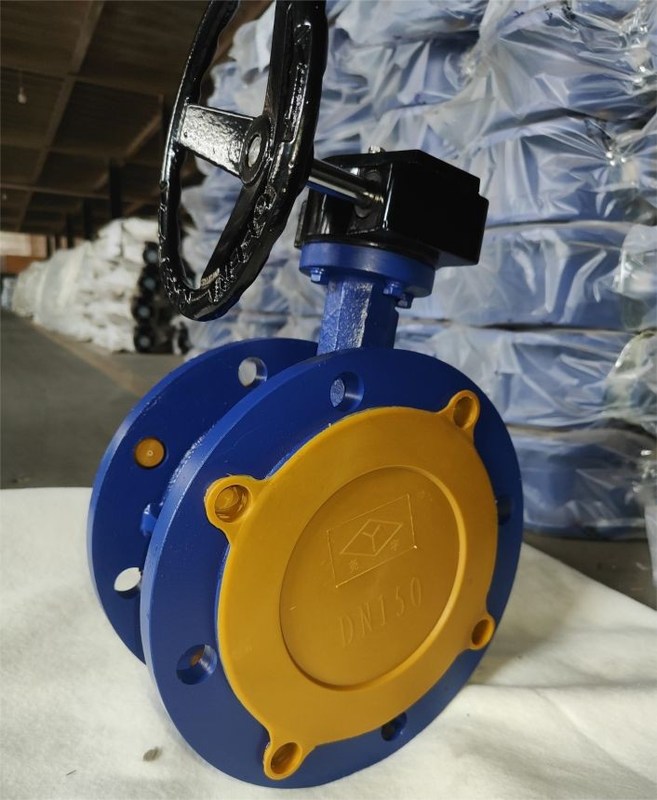

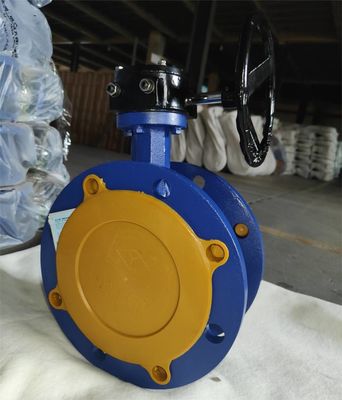

Προσαρμοσμένη βαλβίδα πεταλούδας με επένδυση από καουτσούκ Dn 100mm 125mm 150mm από χυτοσίδηρο
Το τμήμα κλεισίματος είναι μια πλάκα πεταλούδας σε σχήμα δίσκου και η βαλβίδα που περιστρέφεται γύρω από έναν σταθερό άξονα στο σώμα της βαλβίδας για να ανοίξει, να κλείσει και να ρυθμίσει το υγρό ονομάζεται βαλβίδα πεταλούδας.
Η πλάκα πεταλούδας της βαλβίδας πεταλούδας με επένδυση από καουτσούκ τοποθετείται στην κατεύθυνση της διαμέτρου του αγωγού.Στην κυλινδρική δίοδο του σώματος της βαλβίδας πεταλούδας, η πλάκα πεταλούδας σε σχήμα δίσκου περιστρέφεται γύρω από τον άξονα του στελέχους της βαλβίδας και η γωνία περιστροφής είναι μεταξύ 0 και 90 μοιρών.Όταν περιστρέφεται στις 90 μοίρες, η βαλβίδα είναι πλήρως ανοιχτή.
Η βαλβίδα φλάντζας με ελαστική επένδυση θα πρέπει γενικά να τοποθετείται οριζόντια στον αγωγό.
|
Μοντέλο |
DN |
Διαστάσεις |
||||
|
mm |
ρε |
D1 (PN10) |
Z-φd |
μεγάλο |
bf |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
Η χρήση στεγανοποίησης καθίσματος από καουτσούκ το καθιστά κατάλληλο για χαμηλότερη θερμοκρασία και πίεση, γενικά όχι περισσότερο από 80℃ και όχι περισσότερο από PN10, αλλά επίσης το κάνει να έχει πολύ εξαιρετική απόδοση σφράγισης.Επομένως, η βαλβίδα πεταλούδας με φλάντζα με επένδυση από καουτσούκ είναι η πλέον κατάλληλη για υγρό κανονικής θερμοκρασίας.
|
Μοντέλο |
PN(MPa) |
Πίεση δοκιμής (MPa) |
Εφαρμόσιμη θερμοκρασία |
Εφαρμοσμένα μέσα |
|
|
Δύναμη (νερό) |
Σφράγιση (νερό) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Νερό |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Νερό |
1. Νέο σχέδιο, λογική, μοναδική δομή, μικρό βάρος, γρήγορο άνοιγμα και κλείσιμο.
2. Μικρή ροπή λειτουργίας, εύκολη στη λειτουργία, επιδεξιότητα εξοικονόμησης εργασίας.
3. Μπορεί να εγκατασταθεί σε οποιαδήποτε θέση, εύκολη συντήρηση.
4. Οι σφραγίδες μπορούν να αντικατασταθούν, η απόδοση σφράγισης είναι αξιόπιστη για την επίτευξη μηδενικής διαρροής αμφίδρομης σφράγισης.
5. Στεγανοποιητικά υλικά, αντίσταση γήρανσης, αντοχή στη διάβρωση, μεγάλη διάρκεια ζωής και άλλα χαρακτηριστικά.
6. Ο σχεδιασμός και η κατασκευή της βαλβίδας πεταλούδας με επένδυση από καουτσούκ υιοθετεί το πρότυπο GB12238.
