| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πεταλούδων | Πίεση: | 0.6/1.0/1.6 MPA |
|---|---|---|---|
| υλικό σωμάτων: | WCB χυτοχάλυβας | συνδέστε: | τέλος φλαντζών |
| Μέγεθος: | DN50 σε DN1000 | χρώμα: | αίτημα πελατών |
| Τύπος: | Τριπλός εκκεντρικός | δαχτυλίδι: | Λάστιχο |
| θερμοκρασία: | -29 έως 120 ℃ | Μέσο: | πετρέλαιο υδρατμών |
| Υψηλό φως: | Τηλεσκοπική βαλμένη φλάντζα βαλβίδα πεταλούδων,Βαλμένη φλάντζα βαλβίδα πεταλούδων χυτοχάλυβα,Βαλβίδα πεταλούδων χυτοχάλυβα WCB |
||
Εφαρμόζεται για να ανοίξει και να κλείσει ή ρυθμίζοντας τη ροή του νερού, του μίσχου και του πετρελαιαγωγού. Μπορεί επίσης να μειώσει την επέκταση και τη συστολή του pipline που προκάλεσε από την παραλλαγή θερμοκρασίας, και κάνει αυτό είναι κατάλληλο για τη βαλβίδα που και που.
| Σώμα | WCB |
| Τηλεσκοπικό μανίκι | 25# |
| Δαχτυλίδι Ο | λάστιχο |
| Δαχτυλίδι | 430+XB450/PTFE/NBR |
| Δίσκος | Q235 το /WCB |
| μίσχος | 2Cr13 |
| Στόλισμα | Εύκαμπτος γραφίτης |
| Υποστήριγμα | WCB |
| πίεση | γωνία | δοκιμή κοχυλιών | Δοκιμή σφραγίδων | θερμοκρασία | μέσο | |
| SD343H-6C | 0,6 | 90° | 0,9 | 0,66 | -29 σε 170℃ | πετρέλαιο υδρατμών |
| SD343F-10C | 1.0 | 90° | 1.5 | 1.1 | -29 σε 150℃ | πετρέλαιο υδρατμών |
| SD343X-16C | 1.6 | 90° | 2.4 | 1.76 | -10 σε 800℃ | νερό |

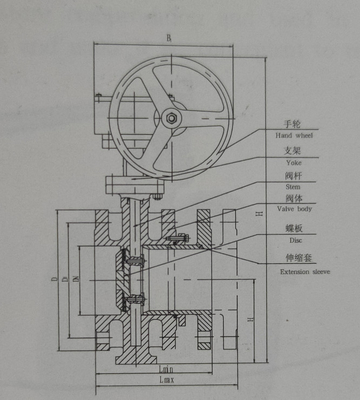

| DN | Διάσταση | 0.6MPa | 1.0 MPA | 1.6MPa | ||||||||||||||||
| χιλ. | Lmin | Lmax | Μήκος σχεδίου | Χ (0.6/1.0mpa) | Χ (1.6mpa) | H1 | Α | Β | Δ | D1 | BF | Ζ-Фd | Δ | D1 | BF | Ζ-Фd | Δ | D1 | BF | Z-4>d |
| 50 | 138 | 168 | 153 | 82.5 | - | 350 | 180 | 200 | 140 | 110 | 20-2 | 4-ф14 | 165 | 125 | 20-2 | 4-ф18 | 165 | 125 | 20-2 | 4-ф18 |
| 65 | 153 | 183 | 168 | 92.5 | - | 370 | 180 | 200 | 160 | 130 | 20-2 | 4-ф14 | 185 | 145 | 20-2 | 4-ф18 | 185 | 145 | 20-2 | 4-ф18 |
| 80 | 163 | 193 | 178 | 100 | - | 380 | 180 | 200 | 190 | 150 | 20-2 | 4-ф18 | 200 | 160 | 20-2 | 8-ф18 | 200 | 160 | 20-2 | 8-ф18 |
| 100 | 185 | 225 | 205 | 110 | - | 420 | 180 | 200 | 210 | 170 | 22-2 | 4-ф18 | 220 | 180 | 22-2 | 8-ф18 | 220 | 180 | 22-2 | 8-ф18 |
| 125 | 195 | 235 | 215 | 125 | - | 460 | 180 | 200 | 240 | 200 | 22-2 | 8-ф18 | 250 | 210 | 22-2 | 8-ф18 | 250 | 210 | 22-2 | 8-ф18 |
| 150 | 195 | 235 | 215 | 155 | - | 555 | 270 | 280 | 265 | 225 | 24-2 | 8-ф18 | 285 | 240 | 24-2 | 8-ф22 | 285 | 240 | 24-2 | 8-ф22 |
| 200 | 215 | 265 | 240 | 182 | - | 605 | 270 | 280 | 320 | 280 | 24-2 | 8-ф18 | 340 | 295 | 24-2 | 8-ф22 | 340 | 295 | 24-2 | 12-ф22 |
| 250 | 235 | 285 | 260 | 217 | - | 680 | 270 | 280 | 375 | 335 | 26-2 | 12-ф18 | 395 | 350 | 26-2 | 12-ф22 | 405 | 355 | 26-2 | 12-ф26 |
| 300 | 255 | 305 | 280 | 245 | - | 800 | 380 | 420 | 440 | 395 | 26-2 | 12-ф22 | 445 | 400 | 26-2 | 12-ф22 | 460 | 410 | 28-2 | 12-ф26 |
| 350 | 275 | 325 | 300 | 275 | - | 835 | 380 | 420 | 490 | 445 | 26-2 | 12-ф22 | 505 | 460 | 26-2 | 16-ф22 | 520 | 470 | 30-2 | 16-ф26 |
| 400 | 285 | 345 | 315 | 355 | - | 915 | 450 | 470 | 540 | 495 | 26-2 | 16-ф22 | 565 | 515 | 26-2 | 16-ф26 | 580 | 525 | 32-2 | 16-ф30 |
| 450 | 310 | 370 | 340 | 386 | - | 930 | 450 | 470 | 595 | 550 | 28-2 | 16-ф22 | 615 | 565 | 28-2 | 20-ф26 | 640 | 585 | 34-4 | 20-ф30 |
| 500 | 320 | 380 | 350 | 403 | - | 1020 | 480 | 490 | 645 | 600 | 28-2 | 20-ф22 | 670 | 620 | 28-2 | 20-ф26 | 715 | 650 | 36-4 | 20-ф33 |
| 600 | 365 | 425 | 395 | 499 | - | 1225 | 640 | 660 | 755 | 705 | 34-2 | 20-ф26 | 780 | 725 | 34-2 | 20-ф30 | 840 | 770 | 38-5 | 20-ф36 |
| 700 | 395 | 465 | 430 | 536 | - | 1355 | 640 | 660 | 860 | 810 | 34-5 | 24-ф26 | 895 | 840 | 34-5 | 24-ф30 | 910 | 840 | 40-5 | 24-ф36 |
| 800 | 430 | 510 | 470 | 619 | - | 1470 | 640 | 660 | 975 | 920 | 36-5 | 24-ф30 | 1015 | 950 | 36-5 | 24-ф33 | 1025 | 950 | 42-5 | 24-ф39 |
| 900 | 480 | 580 | 530 | 624 | 667 | 1554 | 850 | 900 | 1075 | 1020 | 38-5 | 24-ф30 | 1115 | 1050 | 38-5 | 28-ф33 | 1125 | 1050 | 44-5 | 28-ф39 |
| 1000 | 530 | 630 | 580 | 693 | 727 | 1795 | 850 | 900 | 1175 | 1120 | 38-5 | 28-ф30 | 1230 | 1160 | 38-5 | 28-ф36 | 1255 | 1170 | 46-5 | 28-ф42 |
