Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

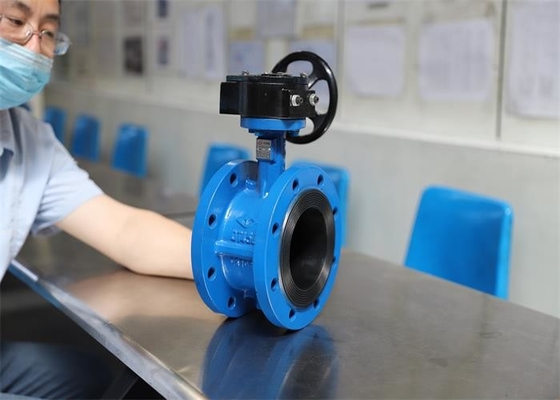

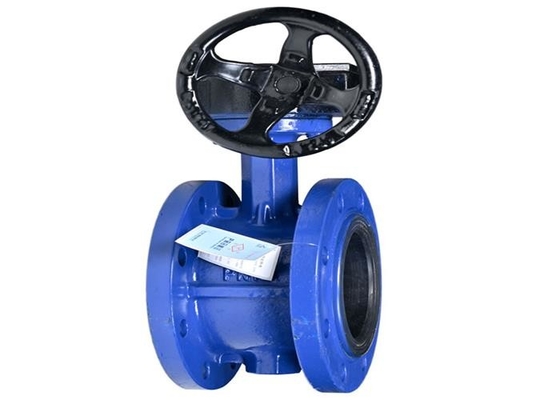

| Ονομασία προϊόντος: | Βαλβίδα πεταλούδας με φλάντζα | Χρώμα: | Bule |
|---|---|---|---|
| Κάθισμα αληθινό: | NBR/ EPDM/PTFE | Υλικό δίσκου: | Σίδερο |
| Υλικό σώματος: | όλκιμος/γκρίζος σίδηρος | Μεσαίο: | πετρέλαιο νερού |
| Θερμοκρασία: | ≤ 80 ℃ | εργασιακή πίεση: | 1,6 mpa |
| Υψηλό φως: | nbr βαλβίδα πεταλούδας με φλάντζα,βαλβίδα πεταλούδας με φλάντζα μεγέθους 125 mm,τύπος φλάντζας βαλβίδας πεταλούδας nbr |
||
Προϊόν
Η βαλβίδα χρησιμοποιείται ευρέως στην παροχή νερού και στην αποχέτευση, στην κατασκευή συστημάτων πυρόσβεσης και σε άλλους αγωγούς, ειδικά σε αγωγούς πυρόσβεσης.Η βαλβίδα μπορεί να χρησιμοποιηθεί σε αγωγό ή εξοπλισμό μη διαβρωτικού μέσου, για κλείσιμο, σύνδεση και ρύθμιση ροής.
.Σχεδίαση και κατασκευή: GB/T 12238 φλάντζα βαλβίδας γενικής χρήσης και σύνδεση σφιγκτήρα ελαστική στεγανοποιητική βαλβίδα πεταλούδας
· Μήκος δομής: GB/T 12221 μήκος δομής μεταλλικής βαλβίδας ή πρότυπο κατασκευαστή
· Άκρο σύνδεσης: JB/T 17241.6 ενσωματωμένη φλάντζα από χυτοσίδηρο
· Επιθεώρηση και δοκιμή: Δοκιμή πίεσης βιομηχανικής βαλβίδας GB/T 13927
| DN | μεγάλο | ρε | ρε1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Φ18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Φ18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Φ18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Φ18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Φ18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Φ23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Φ23 | 12-Φ23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Φ23 | 12-Φ28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24,5-4 | 12-Φ23 | 12-Φ28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Φ23 | 16-Φ28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Φ28 | 16-Φ31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Φ28 | 20-Φ31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Φ28 | 20-Φ34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Φ31 | 20-Φ37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Φ31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Φ34 | |||||
| Κύριο μέρος | Υλικό ανταλλακτικού |
| Σώμα | Γκρίζος σίδηρος+NRB,όλκιμος σίδηρος+NRB/EPDM |
| Δίσκος | QT450-10 |
| Στέλεχος | 45/2Cr13 |
| O-Ring | NBR/EPDM |
1. Η δομή και το μέγεθος συμμορφώνονται με το GB/T12221, μικρό μέγεθος, ελαφρύ, εύκολο στη λειτουργία.
Λειτουργία 2,90 μοιρών γρήγορα ανοιχτό.Η πλάκα έχει υψηλή αντοχή, μεγάλη επιφάνεια ροής, μικρή αντίσταση ροής και εξοικονόμηση ενέργειας.
3. Το μέσο μπορεί να ρέει και από τις δύο πλευρές της βαλβίδας δίσκου φλάντζας προς οποιαδήποτε κατεύθυνση, μπορεί να επιτύχει το σκοπό της σύνδεσης ή της αποκοπής.
4. Μικρή ροπή λειτουργίας, εξοικονόμηση εργασίας και ελαφρύ.
5. Ο αριθμός των πειραμάτων ανοίγματος και κλεισίματος είναι έως και δέκα χιλιάδες φορές και η διάρκεια ζωής είναι μεγάλη.
6. Πλήρης στεγανοποίηση, μηδενική διαρροή δοκιμής αερίου.
1. Η κεφαλή του στροβίλου δεν πρέπει να χρησιμοποιείται για ανύψωση και δεν πρέπει να προστίθενται βοηθητικοί μοχλοί κατά τη λειτουργία.
2. Η βαλβίδα δεν πρέπει να υποβάλλεται σε μεγάλες εξωτερικές δυνάμεις μετά την εγκατάσταση.
3. Όταν η τοπική ελάχιστη θερμοκρασία είναι χαμηλότερη από 4 ° C, πάρτε προστασία μόνωσης.Καθώς η τελική βαλβίδα θα πρέπει να χρησιμοποιείται με θέρμανση σωλήνα ή μανδύα, για να αποφευχθεί η θερμοκρασία του τοιχώματος του σωλήνα κάτω από 0℃.
4. Απαγορεύεται αυστηρά η εγκατάσταση και χρήση στον αγωγό υπό κραδασμούς ή ταχεία αλλαγή της μέσης θερμοκρασίας.
5. Οι συνθήκες λειτουργίας πρέπει να είναι σύμφωνες με τις απαιτήσεις των προδιαγραφών απόδοσης.
