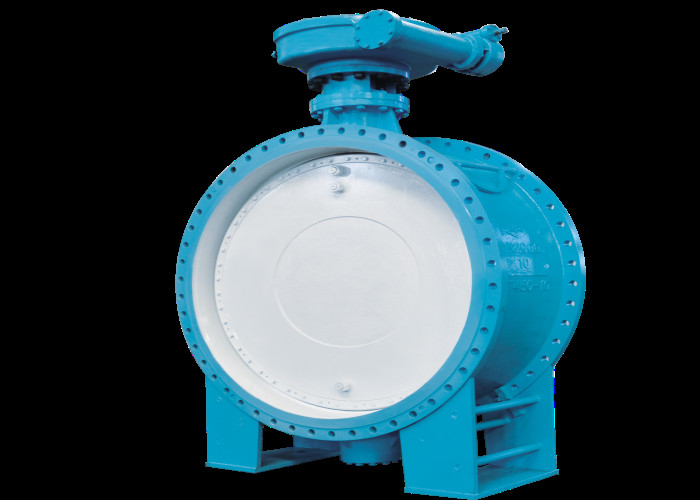

Μέγεθος 1800 Mm Διπλός Δίσκος Έκκεντρος Πίεση 1,0Mpa Βαλβίδα πεταλούδας με φλάντζα

Χρήση:

Η βαλβίδα έχει χρησιμοποιηθεί ευρέως στους τομείς της πετροχημείας, της βιομηχανίας ght, της μεταλλουργίας, της ναυτιλίας, της ενέργειας, της εφαρμογής και της αποστράγγισης νερού φαρμακοβιομηχανίας κλπ. Οι παράγοντες ροής περιλαμβάνουν όλα τα διαβρωτικά και μη διαβρωτικά αέρια υγρά, ημι-υγρό.Μπορεί να ρυθμίσει και να κόψει το υγρό.

Βάσει της μονής έκκεντρης βαλβίδας πεταλούδας, η περαιτέρω βελτιωμένη χύτευση είναι η πιο ευρέως χρησιμοποιούμενη διπλή έκκεντρη βαλβίδα πεταλούδας.Η δομή του άξονα στελέχους βαλβίδας αποκλίνει από το κέντρο του δίσκου και το κέντρο του σώματος.Η επίδραση της διπλής εκκεντρότητας επιτρέπει στον δίσκο να αποσπαστεί γρήγορα από την έδρα μετά το άνοιγμα της βαλβίδας, εξαλείφοντας σημαντικά το φαινόμενο υπερβολικής εξώθησης και γρατσουνίσματος μεταξύ του δίσκου και της έδρας, μειώνοντας την αντίσταση ανοίγματος, μειώνοντας τη φθορά και βελτιώνοντας τη διάρκεια ζωής του καθίσματος

Μέγεθος σύνδεσης

DN	ρε	Δ1	Δ2	σι	μεγάλο	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

Τεχνικές παράμετροι

Υλικό του κύριου μέρους

Δομή και αρχή δράσης

1. Η βαλβίδα είναι σύνδεση φλάντζας μετάδοσης κίνησης ατέρμονα, διπλή εκκεντρική βαλβίδα πεταλούδας μαλακής σφράγισης, δηλαδή, το κέντρο περιστροφής του στελέχους του άξονα διαμέτρου του σώματος της βαλβίδας και η επιφάνεια σφράγισης έδρας βαλβίδας σχηματίζουν εκκεντρότητα.Η βαλβίδα αποτελείται από σώμα βαλβίδας, δίσκο, στέλεχος, πλάκα σφράγισης, δακτύλιο πίεσης, συσκευή κίνησης κοχλιακού και άλλα μέρη.

2. Κοχλιακή λειτουργία: η περιστροφή του κοχλιακού χειροκίνητου τροχού κάνει το στέλεχος της βαλβίδας να περιστρέφεται κατά 90° και οδηγεί την πλάκα πεταλούδας να περιστρέφεται κατά 90°, ώστε να πραγματοποιηθεί το άνοιγμα ή το κλείσιμο.Επειδή το προϊόν έχει διπλή έκκεντρη δομή, μπορεί να δημιουργήσει ένα φαινόμενο CAM στη διαδικασία ανοίγματος και κλεισίματος, να μειώσει τη ροπή εναλλαγής της βαλβίδας, να μειώσει τη φθορά μεταξύ της έδρας της βαλβίδας και της πλάκας πεταλούδας, να παρατείνει τη διάρκεια ζωής της βαλβίδας.

Χαρακτηριστικά της βαλβίδας

1. Η βαλβίδα υιοθετεί τη διπλή έκκεντρη δομή, η οποία έχει τη λειτουργία σφράγισης ότι όσο πιο κοντά είναι κλειστή η βαλβίδα και η απόδοση σφράγισης είναι αξιόπιστη.

2. Ο δακτύλιος στεγανοποίησης της πλάκας πεταλούδας είναι κατασκευασμένος από ελαστικό δακτύλιο στεγανοποίησης τύπου NBR T και είναι σταθερά τοποθετημένος στην πλάκα πεταλούδας με πλάκα πίεσης.Μετά από μια περίοδο χρήσης, ο ελαστικός δακτύλιος στεγανοποίησης έχει φθαρεί και η πίεση του ελαστικού στεγανοποιητικού δακτυλίου μπορεί να ρυθμιστεί σφίγγοντας και χαλαρώνοντας τις βίδες ώστε η βαλβίδα πεταλούδας να συνεχίσει να σφραγίζει χωρίς διαρροή και να παρατείνει τη διάρκεια ζωής.Αφού εγκατασταθεί η βαλβίδα, μπορεί εύκολα να ρυθμιστεί ή να αντικατασταθεί στον αγωγό (χωρίς να αφαιρεθεί η βαλβίδα από τον αγωγό).

3. Η πλάκα πεταλούδας έχει υψηλή αντοχή, μεγάλη περιοχή ροής και μικρή αντίσταση ροής.

4, ο άξονας της βαλβίδας είναι σφραγισμένος με ελαστικό παρέμβυσμα τύπου O, όσο υψηλότερη είναι η μέση πίεση, τόσο καλύτερη είναι η στεγανοποίηση.Αφού φθαρεί η συσκευασία, μπορεί να επιτευχθεί αποζημίωση συνεχίζοντας να πιέζετε τον στυπιοθλίπτη.

Συντήρηση ρουτίνας

9.1 Εσωτερικός χώρος: Ο χώρος συσκευασίας θα λαδώνεται και θα ανοίγει και κλείνει μία φορά κάθε 1-2 μήνες όταν το προϊόν εγκαθίσταται σε εσωτερικούς χώρους.

9.2 Εξωτερικός χώρος: Όταν το προϊόν εγκαθίσταται σε εξωτερικό χώρο, πρέπει να προστεθούν προστατευτικά μέτρα για την αποφυγή διάβρωσης της κοχλιακής κινούμενης κεφαλής.Το δωμάτιο συσκευασίας πρέπει να λαδώνεται και να ανοίγει και να κλείνει μία φορά κάθε 1-2 μήνες.Γεμίστε ξανά το δωμάτιο μετά από κάθε γέμισμα βροχής και χιονιού και ανοίξτε και κλείστε μία φορά.

9.3 Downhole: Ο χώρος συσκευασίας πρέπει να γεμίζει με λάδι και να ανοίγει και να κλείνει μία φορά κάθε 1-2 μήνες όταν το προϊόν τοποθετείται στην κάτω τρύπα.Μετά από κάθε βροχή και χιόνι, το νερό της βροχής που είναι αποθηκευμένο στο φρεάτιο θα πρέπει να αντλείται προς τα έξω για να αποτραπεί η σκουριά των προϊόντων και της κινούμενης κεφαλής του κοχλιακού μετά από μούσκεμα του βρόχινου νερού για μεγάλο χρονικό διάστημα.Ο χώρος συσκευασίας πρέπει να γεμίσει με λάδι και να ανοιγοκλείνει μία φορά.

9.4 Ανάλογα με τις διαφορετικές πραγματικές συνθήκες εργασίας, μπορούν να επιλεγούν διαφορετικοί κοχλιακά ενεργοποιητές.Οι εξωτερικοί και υπόγειοι κοχλιακά ενεργοποιητές μπορούν να κλείσουν, κάτι που θα καθορίζεται στην παραγγελία.
