Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Επιπλέουσα βαλβίδα σφαιρών | Χρώμα: | Αίτημα πελάτη |
|---|---|---|---|
| Όνομα: | Βαλβίδα σφαιρών φλαντζών | Πρότυπα: | Πρότυπα API |
| Μέγεθος: | DN15~DN150 | Υλικό σώματος: | 304 Ανοξείδωτο |
| Σύνδεση: | φλάντζα RF | Πίεση εργασίας: | 1.0-1.6Mpa (10-25bar) |
| Υψηλό φως: | 4 επιπλέουσα βαλβίδα σφαιρών φλαντζών ίντσας,Επιπλέουσα βαλβίδα σφαιρών φλαντζών ανοξείδωτου,4 η ίντσα έβαλε φλάντζα στη βαλβίδα επιπλεόντων σωμάτων |
||

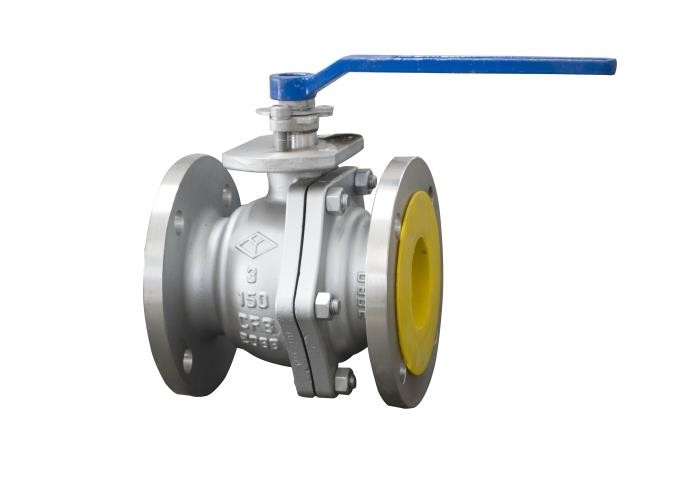

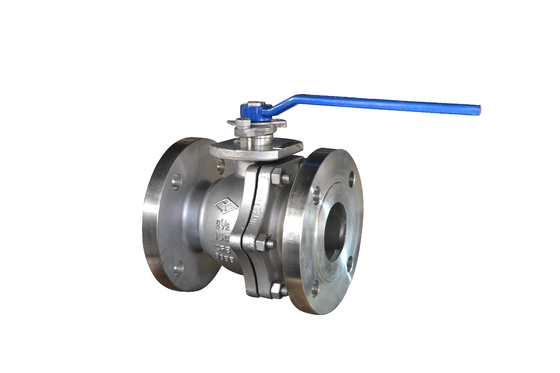

Βαλμένες φλάντζα οι ανοξείδωτο βαλβίδες σφαιρών απαιτούν μόνο μια περιστροφή 90 βαθμού και μια μικρή περιστροφική στιγμή σε στενό στενά. Η απολύτως ίση κοιλότητα σωμάτων βαλβίδων για το μέσο παρέχει λίγη αντίσταση, ευθεία μέσω του καναλιού ροής. Οι ΒΑΛΒΙΔΕΣ σφαιρών ΕΞΕΤΑΖΟΝΤΑΙ ΓΕΝΙΚΑ ΚΑΛΥΤΕΡΑ ΓΙΑ το ΑΜΕΣΟ ΑΝΟΙΓΜΑ ΚΑΙ το ΚΛΕΙΣΙΜΟ, ΑΛΛΑ οι ΠΡΌΣΦΑΤΕΣ ΑΝΑΠΤΎΞΕΙΣ ΤΙΣ ΕΧΟΥΝ ΣΧΕΔΙΆΣΕΙ στη ΡΟΗ ΡΥΘΜΙΣΤΙΚΩΝ ΒΑΛΒΊΔΩΝ ΚΑΙ ΕΛΕΓΧΟΥ. Το κύριο χαρακτηριστικό γνώρισμα της βαλβίδας σφαιρών είναι η συμπαγής δομή, εύκολο να λειτουργηθούν και να διατηρήσουν, κατάλληλο του για το νερό, τους διαλύτες, τα οξέα και το φυσικό αέριο και άλλα γενικά λειτουργώντας μέσα, αλλά και κατάλληλος για τις φτωχές συνθήκες εργασίας των μέσων, όπως το υπεροξείδιο υδρογόνου οξυγόνου, το μεθάνιο και το αιθυλένιο. Το σώμα βαλβίδων σφαιρών μπορεί να είναι ακέραιο, μπορεί επίσης να συνδυαστεί. Αυτός ο τύπος βαλβίδας θα εγκατασταθεί στην οριζόντια κατεύθυνση της σωλήνωσης.
Το ανοξείδωτο έβαλε φλάντζα στην εργασία βαλβίδων σφαιρών με την περιστροφή του μίσχου για να ανοίξει ή να εμποδίσει τη βαλβίδα. Το ελαφρύ, μικρό μέγεθος διακοπτών βαλβίδων σφαιρών, μπορεί να γίνει σε ένα μεγάλο caliber, αξιόπιστη σφράγιση, απλή δομή, κατάλληλη συντήρηση, η επιφάνεια σφράγισης και η σφαιρική επιφάνεια είναι συχνά στο κλειστό κράτος, μη εύκολο να είναι διάβρωση μέσων, χρησιμοποιούνται ευρέως στις διάφορες βιομηχανίες
| Τύπος | DN | Λ | Δ | Δ1 | Δ2 | φ | Ζ-Φd | Χ | Τ |
| Q41F-150LBP | 1/2 | 108 | 89 | 60.5 | 35 | 1.6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1.6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79.5 | 51 | 1.6 | 4-Ф16 | 90 | 4.2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1.6 | 4-Ф16 | 103 | 4.8 | |
| 1-1/2 | 165 | 125 | 98.5 | 73 | 1.6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1.6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139.7 | 105 | 1.6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152.4 | 127 | 1.6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190.5 | 157 | 1.6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215.9 | 186 | 1.6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241.3 | 216 | 1.6 | 8-Ф22 | 275 | 7 |
| Όνομα μερών | Υλικό |
| Σώμα | CF8 |
| Μίσχος, σφαίρα | F304 |
| O-ring, συσκευασία | PTFE |
| Πιθανά ελαττώματα | Η αιτία της αποτυχίας | Μέθοδος αποβολών ελαττωμάτων |
| 1. Διαρροή της επιφάνειας σφράγισης | 1. Το μέσο μπουλόνι φλαντζών είναι χαλαρό. | 1. Σφίγξτε το μέσο μπουλόνι φλαντζών ομοιόμορφα. |
| 2. Ζημία στην επιφάνεια σφράγισης. | 2. Επισκευάστε την επιφάνεια σφράγισης ή αντικαταστήστε τα μέρη. | |
| 2. Διαρροή συσκευασίας | 1. Ανεπαρκής συσκευασία. | 1.Add υλικό πληρώσεως. |
| 2. Η συσκευασία δεν πιέζεται στενά. | 2.Press η συσκευασία στενά. | |
| 3. Διαρροή στο μέσο στόμα | 1. Το μέσο μαξιλάρι φλαντζών είναι χαλασμένο ή άκυρο. | 1.Replace το μέσο στόλισμα φλαντζών. |
| 2. Τα μέσα μπουλόνια φλαντζών δεν σφίγγονται. | 2.Tighten το μέσο μπουλόνι φλαντζών ομοιόμορφα. |
1. Αυτό το προϊόν πρέπει να κρατηθεί σε μια ξηρά αποθήκη εμπορευμάτων και είναι αυστηρά απαγορευμένο για να αποθηκευτεί υπαίθρια.
2. Μακροπρόθεσμη αποθήκευση, κανονική συντήρηση.
3. Αυτό το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση της σωλήνωσης ή του εξοπλισμού, αλλά πρέπει να είναι κατάλληλο να ανοίξει και να κλείσει.
4. Ενώπιον της εγκατάστασης, η δοκιμή πίεσης πρέπει να πραγματοποιηθεί για να καλύψει τις απαιτήσεις ενώπιον της εγκατάστασης.
5. Η κοιλότητα σωλήνων και βαλβίδων πρέπει να καθαριστεί ενώπιον της εγκατάστασης.
6. Το προϊόν δεν θα υποβληθεί σε μια μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η θέση της λαβής δείχνει εάν η βαλβίδα είναι ανοικτή ή κλειστή. Η λαβή ανοίγει όταν είναι επίπεδη με τον άξονα σωλήνων, και περίβολοι όταν είναι κάθετη στον άξονα σωλήνων.
8. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις προδιαγραφών απόδοσης
