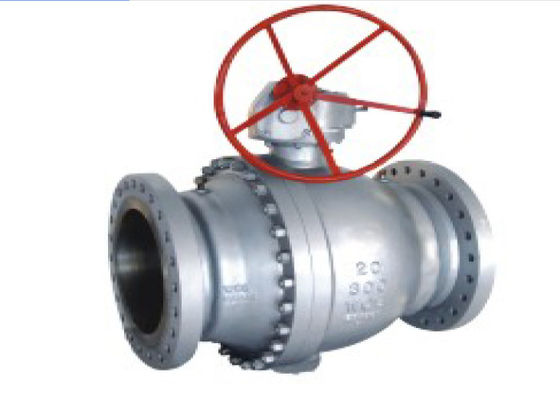

| Όνομα προϊόντων: | Επιπλέουσα βαλβίδα σφαιρών | Υλικό: | A216 WCB |
|---|---|---|---|
| Χρώμα: | Αίτημα πελάτη | Τύπος: | Βαλβίδα σφαιρών |
| Σύνδεση: | φλάντζα | Δύναμη: | Τουρμπίνα |
| Κάθισμα: | A105 | στέλεχος: | A182 f6a |
| Πίεση: | Μέση πίεση, υψηλή πίεση | Μέσο: | Νερό |
| Υψηλό φως: | Ένδυση - ανθεκτική Trunnion βαλβίδα σφαιρών τύπων,Trunnion WCB βαλβίδα σφαιρών τύπων,Βαλβίδα σφαιρών στροβίλων A216 WCB |
||
Η βαλβίδα σφαιρών φλαντζών εργαλείων σκουληκιών και η βαλβίδα πυλών ανήκουν στον ίδιο τύπο βαλβίδας. Η διαφορά είναι ότι το κλείνοντας μέρος του είναι μια σφαίρα. Η σφαίρα περιστρέφεται γύρω από την κεντρική γραμμή του σώματος βαλβίδων ανοικτός και στενός. Η βαλβίδα σφαιρών χρησιμοποιείται κυρίως για να κόψει, να διανείμει και να αλλάξει την κατεύθυνση ροής του μέσου καθ'οδόν.
Η βαλβίδα είναι απελευθερωμένη ή εμποδισμένη με την περιστροφή της βαλβίδας. Η βαλβίδα σφαιρών έχει τα πλεονεκτήματα του ελαφριού διακόπτη και του μικρού όγκου. Μπορεί να γίνει σε μια μεγάλη διάμετρο, μια αξιόπιστη σφράγιση, μια απλή δομή και μια κατάλληλη συντήρηση. Η επιφάνεια σφράγισης και η σφαιρική επιφάνεια είναι συχνά κλειστές, η οποία δεν είναι εύκολο να διαβρωθεί από το μέσο. Έχει χρησιμοποιηθεί ευρέως στις διάφορες βιομηχανίες.
Η βαλβίδα σφαιρών φλαντζών εργαλείων σκουληκιών χρησιμοποιείται κυρίως για να κόψει, να διανείμει και να αλλάξει την κατεύθυνση ροής του μέσου καθ'οδόν. Η βαλβίδα σφαιρών είναι ένας νέος τύπος της βαλβίδας ευρέως χρησιμοποιούμενος τα τελευταία χρόνια.
| Στοιχείο δοκιμής | Δοκιμή της Shell | Δοκιμή σφραγίδων | Πίσω δοκιμή σφραγίδων | Δοκιμή αεροφρακτών | |
| Μέσο (MPA) | Νερό (MPA) | Αέρας (MPA) | |||
| Πίεση (κατηγορία) | 150 | 3.1 | 2.2 | 2.2 | 0.5-0.7 |
| 300 | 7.8 | 5.6 | 5.6 | ||
| 600 | 15.3 | 11.2 | 11.2 | ||
| 900 | 23.1 | 16.8 | 16.8 | ||
| Τέλος φλαντζών | Ansi 16,10 |
| Πρόσωπο με πρόσωπο | ANSI Β 16,10 |
| Σχέδιο και κατασκευή | API 6D BS5351 |

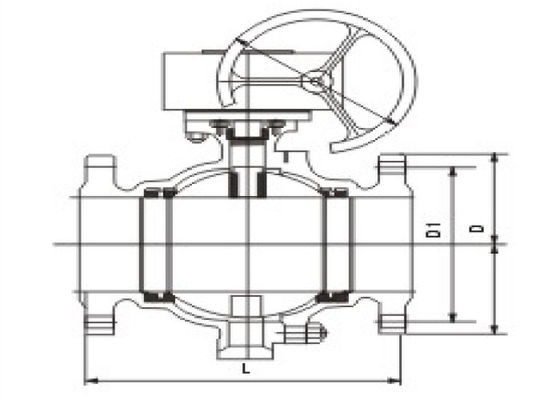

| Classi 50 | Class300 | Class600 | Class900 | ||||||||||||||||||||||
| DN | NPS | Λ | Δ | D1 | DN | NPS | Λ | Δ | D1 | DN | NPS | Λ | ν | D1 | DN | NPS | Λ | γ | D1 | ||||||
| RF | RW | RF | RW | RF | RTJ | RW | RTJ | RF | RW | ||||||||||||||||
| 100 | 4 | 229 | 305 | 229 | 190.5 | 100 | 4 | 305 | 305 | 254 | 200 | 50 | 2 | 292 | 295 | 292 | 165 | 127 | 50 | 2 | 366 | 371 | 368 | 216 | 165.1 |
| 125 | 5 | 356 | 381 | 254 | 216 | 125 | 5 | 381 | 361 | 279 | 235 | 65 | 2 1/2 | 330 | 333 | 330 | 190 | 149 | 65 | 21/2 | 419 | 422 | 419 | 244 | 190.5 |
| 150 | 6 | 394 | 457 | 279 | 241.5 | 150 | 6 | 403 | 457 | 318 | 270 | 80 | 3 | 356 | 359 | 356 | 210 | 168 | 80 | 3 | 381 | 384 | 381 | 241 | 190.5 |
| 200 | 8 | 457 | 521 | 343 | 298.5 | 200 | 8 | 502 | 521 | 381 | 330 | 100 | 4 | 432 | 435 | 432 | 273 | 216 | 100 | 4 | 457 | 460 | 457 | 202 | 235 |
| 250 | 10 | 533 | 559 | 408 | 362 | 250 | 10 | 568 | 559 | 4-γ | 387.5 | 125 | 5 | 508 | 511 | 508 | 330 | 266.5 | 125 | 5 | 550 | 902 | 559 | 349 | 279.4 |
| 300 | 12 | 610 | 835 | 483 | 432 | 300 | 12 | 648 | 635 | 521 | 451 | 150 | 6 | 550 | 562 | 559 | 356 | 292 | 150 | 6 | 610 | 613 | 610 | 381 | 317.5 |
| 350 | 14 | 695 | 752 | 533 | 476 | 350 | 14 | 762 | 702 | 584 | 514.5 | 200 | 8 | 660 | 664 | 660 | 419 | 349 | 200 | 8 | 737 | 740 | 737 | 470 | 393.7 |
| 400 | 16 | 762 | 838 | 507 | 540 | 400 | 16 | 836 | 838 | 648 | 571.5 | 350 | 10 | 787 | 791 | 787 | 508 | 432 | 250 | 10 | 836 | 841 | 838 | 546 | 469.9 |
| 450 | 18 | 864 | 914 | 635 | 578 | 460 | 18 | 914 | 914 | 711 | 628.5 | 300 | 12 | 838 | 841 | 838 | 559 | 489 | 300 | 12 | 965 | 968 | 965 | 610 | 533.4 |
| 500 | 10 | 914 | γ 1 | 699 | 635 | 500 | 20 | 991 | 991 | 775 | 666 | 350 | 14 | 889 | 892 | 889 | 603 | 527 | 350 | 14 | 1029 | 1038 | 1028 | 640 | 558.8 |
| 600 | 24 | 1007 | 1143 | 813 | 749.5 | 600 | 24 | 1143 | 1143 | 914 | 813 | 400 | 16 | 991 | 994 | 991 | 686 | 603 | 400 | 16 | 1130 | 1140 | 1130 | 705 | 616 |
| 650 | 20 | 1143 | 1246 | 796 | 412 | 650 | 25 | 1245 | 1245 | 867 | 803.5 | 450 | 18 | 1092 | 1095 | 1092 | 743 | 654 | |||||||
| 700 | 2B | 1245 | 1346 | 837 | 795.5 | 700 | 28 | 1346 | 1346 | 921 | 857 | 500 | 20 | 1194 | 1200 | 1194 | 813 | 724 | |||||||
| 750 | 30 | 1295 | 1397 | 887 | 846 | 750 | 30 | 1397 | 1397 | 991 | 921 | 600 | 24 | 1397 | 1407 | 1397 | 940 | 838 | |||||||
| 800 | 32 | 1372 | 1524 | 941 | 900 | 800 | 32 | 1524 | 1524 | 1054 | 978 | ||||||||||||||
| 900 | 36 | 1524 | 1727 | 1057 | 1009.5 | 900 | 36 | 1727 | 1727 | 1172 | 1089 | ||||||||||||||
