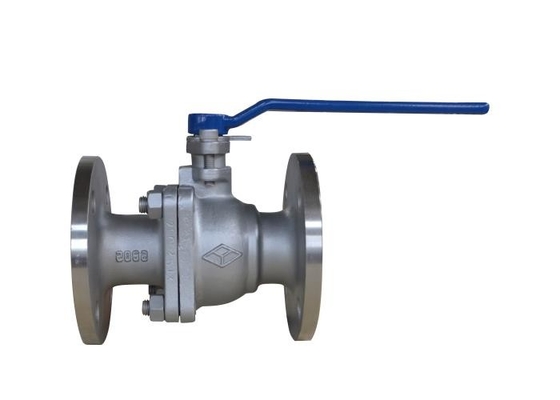

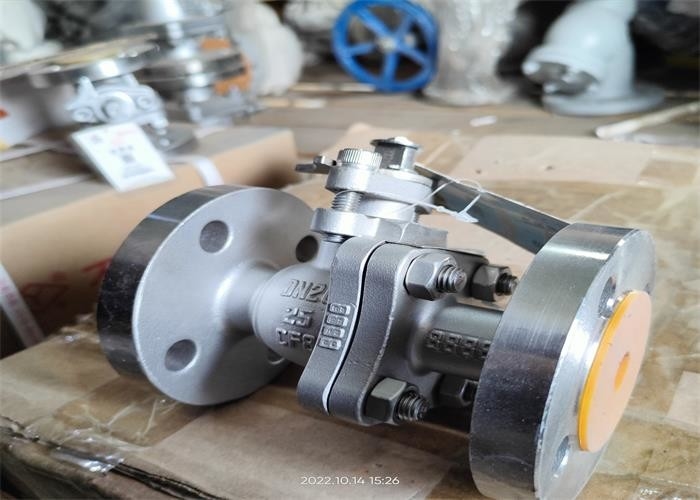

| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Όνομα: | σφαίρα φλαντζών vavle |
|---|---|---|---|
| Σύνδεση: | τέλος RF το /Flange φλαντζών | Δύναμη: | Λαβή |
| Πίεση: | 1.6 MPA | Υλικό σώματος: | 304 / ανοξείδωτο |
| Χρώμα: | Αίτημα πελάτη πρόσωπο ανοξείδωτου | Θερμοκρασία των μέσων: | ≤150℃ |
| Υψηλό φως: | 304SS επιπλέουσα βαλβίδα σφαιρών,επιπλέουσα βαλβίδα σφαιρών ανοξείδωτου,βαλβίδα σφαιρών 80mm επιπλέουσα |
||
Η βαλβίδα αποτελείται από το σώμα βαλβίδων, τη σφαίρα, το μίσχο, τη λαβή και άλλα μέρη, με τη στροφή της λαβής για να περιστραφεί το μίσχο
90°, ο μίσχος οδηγεί τη σφαίρα για να περιστραφεί 90° για να πραγματοποιήσει το άνοιγμα και το κλείσιμο.
Η βαλβίδα μπορεί να χρησιμοποιηθεί για το άνοιγμα και το κλείσιμο των σωληνώσεων και του εξοπλισμού με τα διαβρωτικά μέσα
| Τύπος | DN | Λ | Δ | Δ1 | Δ2 | BF | Ζ-Φd | Χ |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Όνομα μερών | Υλικό |
| Σώμα | CF8 |
| Μίσχος, σφαίρα | F304 |
| O-ring, συσκευασία | PTFE |
| Ονομαστική πίεση |
1.6, 2.5MPa |
| Ονομαστική διάμετρος |
DN15-DN200mm |
| Θερμοκρασία | ≤150℃ |
| Mediun | Νερό, πετρέλαιο, αέριο |
| Χαρακτηρισμός σχεδίου |
GB/T 12237 |
| Πρόσωπο με πρόσωπο |
GB/T 12221 |
| Επιθεώρηση και δοκιμή |
GB/T 26480 |
1. Αυτό το προϊόν πρέπει να κρατηθεί σε μια ξηρά αποθήκη εμπορευμάτων και είναι αυστηρά απαγορευμένο για να αποθηκευτεί υπαίθρια.
2. Μακροπρόθεσμη αποθήκευση, κανονική συντήρηση.
3. Αυτό το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση της σωλήνωσης ή του εξοπλισμού, αλλά πρέπει να είναι κατάλληλο να ανοίξει και να κλείσει.
4. Ενώπιον της εγκατάστασης, η δοκιμή πίεσης πρέπει να πραγματοποιηθεί για να καλύψει τις απαιτήσεις ενώπιον της εγκατάστασης.
5. Η κοιλότητα σωλήνων και βαλβίδων πρέπει να καθαριστεί ενώπιον της εγκατάστασης.
6. Το προϊόν δεν θα υποβληθεί σε μια μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η θέση της λαβής δείχνει εάν η βαλβίδα είναι ανοικτή ή κλειστή. Η λαβή ανοίγει όταν είναι επίπεδη με τον άξονα σωλήνων, και περίβολοι όταν είναι κάθετη στον άξονα σωλήνων.
8. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις προδιαγραφών απόδοσης.
| Πιθανά ελαττώματα | Η αιτία της αποτυχίας | Μέθοδος αποβολών ελαττωμάτων |
| Διαρροή της επιφάνειας σφράγισης |
1. Το μέσο μπουλόνι φλαντζών είναι χαλαρό. 2. Ζημία στην επιφάνεια σφράγισης. |
1. Σφίγξτε το μέσο μπουλόνι φλαντζών ομοιόμορφα. 2. Επισκευάστε την επιφάνεια σφράγισης ή αντικαταστήστε τα μέρη. |
| Διαρροή συσκευασίας |
1. Ανεπαρκής συσκευασία. 2. Η συσκευασία δεν πιέζεται στενά. |
1 προσθέστε το υλικό πληρώσεως. 2. Πιέστε τη συσκευασία στενά. |
| Διαρροή στο μέσο στόμα |
1. Το μέσο μαξιλάρι φλαντζών είναι χαλασμένο ή άκυρο. 2. Τα μέσα μπουλόνια φλαντζών δεν σφίγγονται. |
1. Αντικαταστήστε το μέσο μαξιλάρι φλαντζών. 2. Σφίγξτε το μέσο μπουλόνι φλαντζών ομοιόμορφα. |
