| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Χρώμα: | Μπλε πελάτη |
|---|---|---|---|
| Μέσο: | νερό | Υλικό σώματος: | σίδηρος, φαιός σίδηρος, όλκιμος σίδηρος |
| Σύνδεση: | τέλος φλαντζών RF | Πίεση εργασίας: | 1.0~1.6 MPA |
| Τύπος: | Βαλβίδα σφαιρών, βαλβίδα επιπλεόντων σωμάτων | Υλικό σφαιρών: | HT200 304 |
| Θερμοκρασία των μέσων: | Μέση θερμοκρασία | Ανοικτά μέσα: | Λαβή |
| Υψηλό φως: | Επιπλέουσα βαλβίδα σφαιρών φαιού σιδήρου,Μέγεθος 80mm επιπλέουσα βαλβίδα σφαιρών,Μέση επιπλέουσα βαλβίδα σφαιρών νερού |
||

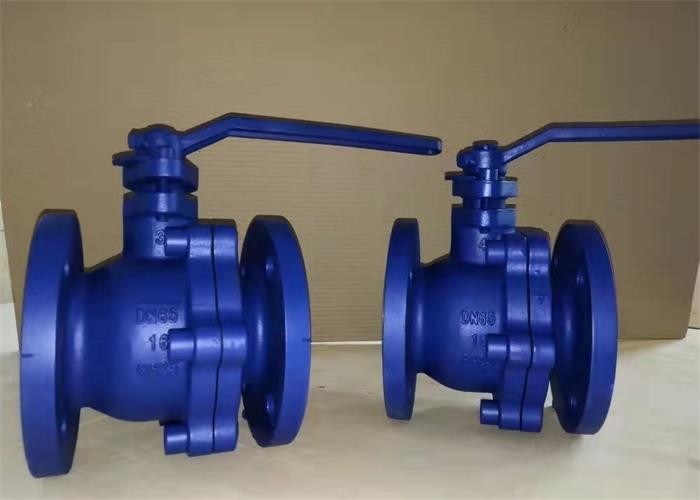

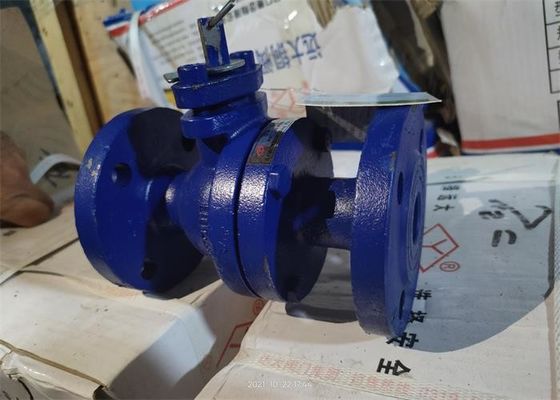

Η βαλβίδα αποτελείται από το σώμα βαλβίδων, σφαίρα, μίσχος βαλβίδων, αδένας συσκευασίας, πιάτο ορίου, λαβή και άλλα μέρη, ο άξονας λαβών και σωληνώσεων παράλληλος στη βαλβίδα είναι στην ανοικτή θέση, και την κάθετο άξονα σωλήνων στην κλειστή θέση, με τη στροφή της λαβής 90 βαθμοί για να πραγματοποιήσουν το άνοιγμα και το κλείσιμο
| Τύπος |
Μέγεθος |
πληροφορίες (χιλ.) | ||||||
| Λ | Δ | Δ1 | Δ2 | BF | Ζ-Φd | Χ | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Όνομα μερών | Υλικό μερών |
| Σώμα | Όλκιμος σίδηρος φαιού σιδήρου |
| Σφαίρα | Γκρίζος χυτοσίδηρος καλυμμένο το χρώμιο /201 |
| Μίσχος | Χάλυβας άνθρακα, ανοξείδωτο |
| Δαχτυλίδι με σφραγιδόλιθο | PTFE |
| Συσκευασία | Εύκαμπτος γραφίτης |
| λαβή | Ht200/qt450-10 |
| Στόλισμα | PTFE |
| ο πίνακας ορίου | Q235 |
| Ο αδένας συσκευασίας | HT200/QT450-10 |
1. Απλή δομή, καλή τεχνολογία κατασκευής, εύκαμπτο και γρήγορο άνοιγμα και κλείσιμο, ευρεία σειρά εφαρμογής.
2. Ο μίσχος υιοθετεί τη δομή πρόληψης εκρήξεων για να αυξήσει την ασφάλεια της βαλβίδας σφαιρών.
3. Το μέσο μπορεί να ρεύσει και από τις δύο πλευρές του σώματος βαλβίδων σε οποιαδήποτε κατεύθυνση, μπορεί να επιτύχει το σκοπό ή
· Ονομαστική πίεση: 1.0/1.6MPa
· Ονομαστική διάμετρος: DN15-150mm
· Εφαρμόσιμα θερμοκρασία και μέσο: Το κύριο υλικό είναι γκρίζος χυτοσίδηρος: εφαρμόσιμη θερμοκρασία 0℃ ~ 120℃, εφαρμόσιμο μέσο: νερό διαποτισμένος ≤0.2MPa ατμός ≤1.4MPa γενικό ποιοτικό πετρέλαιο.
· Σχέδιο και κατασκευή: Σίδηρος GB/T 15185 και βαλβίδα σφαιρών χαλκού
· Μήκος δομών: Μήκος δομών βαλβίδων μετάλλων GB/T 12221
· Συνδέοντας τέλος: GB/T 17241,6 ακέραια φλάντζα χυτοσιδήρου
· Επιθεώρηση και δοκιμή: GB/T13927 βιομηχανική δοκιμή πίεσης βαλβίδων
1. Απλή δομή, καλή τεχνολογία κατασκευής, εύκαμπτο και γρήγορο άνοιγμα και κλείσιμο, ευρεία σειρά εφαρμογής.
2. Ο μίσχος υιοθετεί τη δομή πρόληψης εκρήξεων για να αυξήσει την ασφάλεια της βαλβίδας σφαιρών.
3. Το μέσο μπορεί να ρεύσει και από τις δύο πλευρές του σώματος βαλβίδων σε οποιαδήποτε κατεύθυνση, μπορεί να επιτύχει το σκοπό ή.
Προφυλάξεις για την αποθήκευση, την εγκατάσταση και τη χρήση
1. Αυτή η βαλβίδα κρατιέται σε μια ξηρά αποθήκη εμπορευμάτων, και είναι αυστηρά απαγορευμένη για να αποθηκευτεί υπαίθρια.
2. Η μακροπρόθεσμη αποθήκευση πρέπει να διατηρηθεί τακτικά.
3. Το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση και οποιαδήποτε σωλήνωση, και οι συνθήκες εργασίας πρέπει να είναι σύμφωνες με τις απαιτήσεις στις προδιαγραφές απόδοσης.
4. Ενώπιον της εγκατάστασης, η δοκιμή πίεσης πρέπει να πραγματοποιηθεί για να καλύψει τις απαιτήσεις ενώπιον της εγκατάστασης.
5. Η κοιλότητα σωλήνων και βαλβίδων πρέπει να καθαριστεί ενώπιον της εγκατάστασης.
6. Μετά από την εγκατάσταση, το προϊόν δεν θα υποβληθεί σε μια μεγάλη εξωτερική δύναμη.
7. Η κατεύθυνση της λαβής πρέπει να είναι σύμφωνη με την κατεύθυνση του τετραγωνικού αυλακιού του μίσχου.
8. Όταν η τοπική ελάχιστη θερμοκρασία είναι χαμηλότερη από 4℃, η προστασία μόνωσης πρέπει να γίνει Σαν βαλβίδα τελών, πρέπει να θερμαθεί με έναν σωλήνα ή ένα σακάκι για να αποτρέψει τη θερμοκρασία του τοίχου σωλήνων από την πτώση κάτω από 0℃.
9. Είναι αυστηρά απαγορευμένο για να εγκαταστήσει και χρήση καθ'οδόν κάτω από τη δόνηση ή γρήγορες αλλαγές στη μέση θερμοκρασία.
