Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

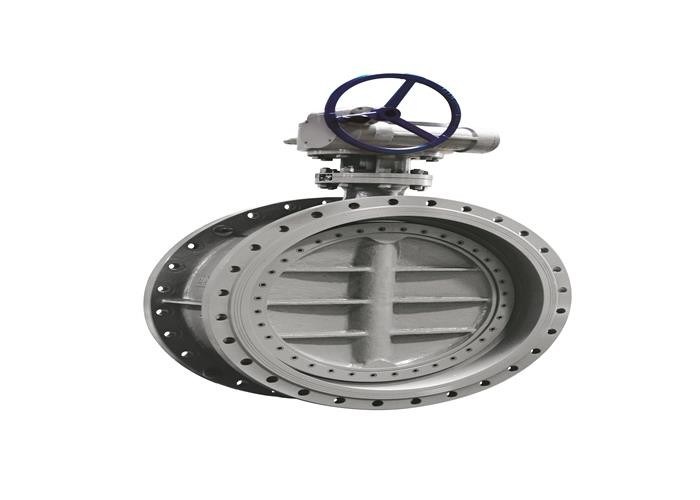

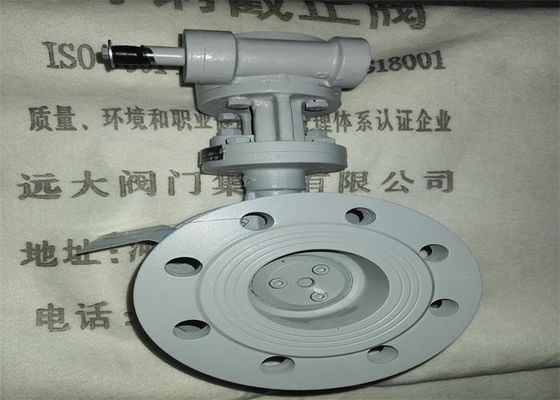

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πεταλούδων | Υλικό προϊόντων: | Χάλυβας άνθρακα WCB |
|---|---|---|---|
| Δύναμη: | Στρόβιλος | Υλικό δίσκων: | WCB |
| Υλικό καθισμάτων: | Ανοξείδωτο | Μέσο: | Νερό, ατμός |
| Χρώμα: | Γκρίζος, πελάτη | Πίεση: | 1.0/0.6 MPA |
| Υψηλό φως: | βαλμένη φλάντζα dn800 βαλβίδα πεταλούδων,βαλμένη φλάντζα 0.6mpa βαλβίδα πεταλούδων,τύπος φλαντζών βαλβίδων πεταλούδων χάλυβα άνθρακα |
||
Η βαλβίδα μπορεί να χρησιμοποιηθεί στη σωλήνωση ή τον εξοπλισμό για την περάτωση, τη σύνδεση και τον κανονισμό της ροής
| Τύπος |
DN |
Μέγεθος (㎜) |
Βάρος (κλ) |
|||||||
| Λ | Χ | H1 | Α1 | B1 | Δ | Δ1 | Z×Φd | |||
| D343H-6C | 50 | 108 | 112 | 350 | 180 | 200 | 140 | 110 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 160 | 130 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 190 | 150 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 170 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 240 | 200 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 265 | 225 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 320 | 280 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 375 | 335 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 440 | 395 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 540 | 495 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 595 | 550 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 645 | 600 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 755 | 705 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 860 | 810 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 975 | 920 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1075 | 1020 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1630 | 1560 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1820 | 1760 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2045 | 1970 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2265 | 2180 | 48×Φ48 | 8700 | |||
| Τύπος |
DN |
Μέγεθος (㎜) |
Βάρος (κλ) |
|||||||
| Λ | Χ | H1 | Α1 | B1 | Δ | Δ1 | Z×Φd | |||
| D343H-10C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 395 | 350 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 505 | 460 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 565 | 515 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 615 | 565 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 670 | 620 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 780 | 725 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 895 | 840 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1015 | 950 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1115 | 1050 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1230 | 1160 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1455 | 1380 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1675 | 1590 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1915 | 1820 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2115 | 2020 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2325 | 2230 | 48×Φ48 | 8700 | |||
| Όνομα μερών | Υλικό |
| Σώμα, δίσκος, ζυγός | WCB |
| Μίσχος | 2Cr13 |
| O-Ring | 430+Graphite, αμίαντος, |
Η βαλβίδα είναι κίνηση σκουληκιών, σύνδεση φλαντζών, πρότυπα σχεδίου JB/T 8527, εκκεντρικότητα τρεις
Βαλβίδα πεταλούδων ότι ο άξονας περιστροφής πιάτων πεταλούδων (άξονας μίσχων) και η πεταλούδα καλύπτουν την επιφάνεια σφράγισης μιας απόκλισης, η περιστροφή καθισμάτων
Ο άξονας και ο άξονας καναλιών ροής σωμάτων βαλβίδων διαμορφώνουν μια γωνία. Η βαλβίδα αποτελείται από ένα σώμα βαλβίδων, ένα πιάτο πεταλούδων, έναν μίσχο βαλβίδων και ένα πιάτο πεταλούδων
Σφραγίζοντας δαχτυλίδι, δαχτυλίδι πίεσης πιάτων πεταλούδων, υποστήριγμα, κάλυψη τελών, και άλλα μέρη.
2. Μέσω της κοχλιωτής λειτουργίας, ο μίσχος βαλβίδων περιστρέφεται 90° και το πιάτο πεταλούδων περιστρέφεται 90°, ώστε να πραγματοποιηθεί το άνοιγμα
Στη θέση on ή στη θέση off. Επειδή το προϊόν είναι εκκεντρική δομή τρία, μπορεί να παραγάγει μια επίδραση CAM στο στάδιο του ανοίγματος και του κλεισίματος
Πρέπει, να μειώσετε τη ροπή μετατροπής βαλβίδων, να μειώσει την ένδυση μεταξύ του καθίσματος και του πιάτου πεταλούδων, να παρατείνει τη βαλβίδα
Η ζωή υπηρεσιών.
· Ονομαστική πίεση: 0,6, 1,0, 1,6, MPA 2,5
· Ονομαστική διάμετρος: DN50-DN2000mm
· Εφαρμόσιμα θερμοκρασία και μέσο:
·Το κύριο υλικό είναι χάλυβας άνθρακα WCB, κατάλληλη θερμοκρασία -29 ~ 425℃, κατάλληλο μέσο: νερό, πετρέλαιο, ατμός.
· Σχέδιο και κατασκευή: Βαλβίδα πεταλούδων σφραγίδων μετάλλων JB/T 8527
· Μήκος δομών: Μήκος δομών βαλβίδων μετάλλων GB/T 12221
· Συνδέοντας τέλος: GB/T 9113 ακέραια φλάντζα σωλήνων χάλυβα
· Επιθεώρηση και δοκιμή: Επιθεώρηση και δοκιμή βαλβίδων GB/T 13927
1. Αυτή η βαλβίδα κρατιέται σε μια ξηρά αποθήκη εμπορευμάτων, και είναι αυστηρά απαγορευμένη για να αποθηκευτεί υπαίθρια.
2. Μακροπρόθεσμη αποθήκευση, κανονική συντήρηση.
3. Η βαλβίδα εγκαθίσταται στην οριζόντια ή κάθετη σωλήνωση, αλλά πρέπει να είναι εύκολο να ανοίξει και να κλείσει.
4. Ενώπιον της εγκατάστασης, η δοκιμή πίεσης πρέπει να πραγματοποιηθεί για να καλύψει τις απαιτήσεις ενώπιον της εγκατάστασης.
5. Η κοιλότητα σωλήνων και βαλβίδων πρέπει να καθαριστεί ενώπιον της εγκατάστασης.
6. Η βαλβίδα δεν υπόκειται στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η μέση κατεύθυνση ροής πρέπει να είναι σύμφωνη με την κατεύθυνση βελών του σώματος βαλβίδων κατά τη διάρκεια της εγκατάστασης.
8. Οι λειτουργούντες όροι θα καλύψουν τις τεχνικές απαιτήσεις στις προδιαγραφές απόδοσης.
