Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

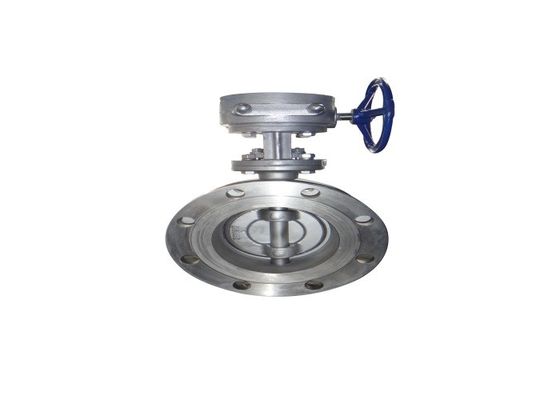

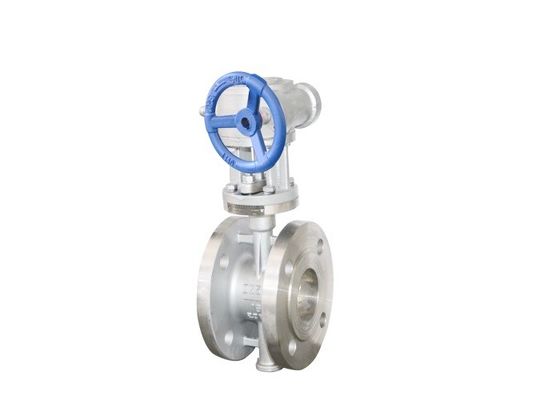

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πεταλούδων | Υλικό προϊόντων: | Ανοξείδωτο |
|---|---|---|---|
| Δύναμη: | Στρόβιλος | Μέσο: | Νερό, ατμός, διαβρωτικό υγρό |
| Υλικό δίσκων: | Ανοξείδωτο | Υλικό καθισμάτων: | Ανοξείδωτο |
| Χρώμα: | Υλικό χρώμα | Πίεση: | 1.0/1.6Mpa |
| Υψηλό φως: | dn300 τύπος φλαντζών βαλβίδων πεταλούδων,τύπος φλαντζών βαλβίδων πεταλούδων ανοξείδωτου,βαλμένη φλάντζα dn300 βαλβίδα πεταλούδων |
||
Η βαλβίδα μπορεί να χρησιμοποιηθεί καθ'οδόν και ο εξοπλισμός των διαβρωτικών μέσων για, και το ποσοστό ροής, πλήρως ανοικτή θέση, το ποσοστό ροής του μέσου καθ'οδόν δεν θα είναι μεγαλύτερος από 5M το /s
| Τύπος | DN | Μέγεθος | |||||||
| Λ | Δ | Δ1 | Δ2 | Χ1 | Χ2 | BF | Ζ-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Όνομα μερών | Υλικό |
| Σώμα, δίσκος, ζυγός, αδένας, κάλυψη τελών | CF8 |
| Άξονας βαλβίδων, κυλινδρική καρφίτσα | F304 |
| Σφραγίζοντας δαχτυλίδι πιάτων πεταλούδων | 304+XB450 |
| Σύνδεσμοι στο σώμα | 35/45 |
| Άλλα συνδέοντας μπουλόνια, καρύδια και πλυντήρια | 201 |
· Ονομαστική πίεση: 1.0, MPA 1.6
· Ονομαστική διάμετρος: DN50-DN600mm
· Εφαρμόσιμα θερμοκρασία και μέσο:
·Το κύριο υλικό είναι ανοξείδωτο CF8, κατάλληλη θερμοκρασία -29 ~ 425℃, κατάλληλο μέσο: διαβρωτικό υγρό νερού, ελαίου, ατμού και νιτρικού οξέος.
· Σχέδιο και κατασκευή: Βαλβίδα πεταλούδων σφραγίδων μετάλλων JB/T 8527
· Μήκος δομών: Μήκος δομών βαλβίδων μετάλλων GB/T 12221
· Συνδέοντας τέλος: GB/T 9113 ακέραια φλάντζα σωλήνων χάλυβα
· Επιθεώρηση και δοκιμή: Επιθεώρηση και δοκιμή βαλβίδων GB/T 13927
1. Η βαλβίδα υιοθετεί την εκκεντρική δομή τρία, με τη σφιχτότερη λειτουργία σφράγισης, η απόδοση σφράγισης είναι αξιόπιστη.
2. Το σφραγίζοντας δαχτυλίδι πιάτων πεταλούδων υιοθετεί τον πολυστρωματικό συνδυασμό πιάτων εύκαμπτου πιάτου γραφιτών και ανοξείδωτου, μέση αντίσταση διάβρωσης, διάβρωση, ελεύθερη, μακριά ζωή υπηρεσιών συντήρησης.
3. Η επιφάνεια σφράγισης του σώματος βαλβίδων είναι η τεχνολογία επεξεργασίας σωμάτων, ανθεκτική στη μέσες διάβρωση και τη διάβρωση, ελεύθερη, μακριά ζωή υπηρεσιών συντήρησης.
4. Υψηλής αντοχής του πιάτου πεταλούδων, μεγάλη περιοχή ροής, μικρή αντίσταση ροής.
5, ο άξονας βαλβίδων σφραγίζονται με την εύκαμπτη από γραφίτη συσκευασία, όσο υψηλότερη η μέση πίεση, τόσο καλύτερη η σφράγιση. Η ένδυση της συσκευασίας μπορεί να αντισταθμιστεί με τη συνέχιση να συμπιέζεται ο αδένας συσκευασίας.
1. Αυτό το προϊόν πρέπει να αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και είναι αυστηρά απαγορευμένο για να αποθηκευτεί υπαίθρια.
2. Η μέση κατεύθυνση ροής πρέπει να είναι σύμφωνη με την κατεύθυνση βελών στο σώμα βαλβίδων όταν εγκαθίσταται η βαλβίδα.
3. Η δοκιμή πίεσης πρέπει να πραγματοποιηθεί ενώπιον της εγκατάστασης, και μπορεί να εγκατασταθεί μετά από να περάσει τη δοκιμή.
4. Η κοιλότητα σωλήνων και βαλβίδων πρέπει να καθαριστεί ενώπιον της εγκατάστασης.
5. Το προϊόν δεν υπόκειται στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
6. Οι λειτουργούντες όροι θα καλύψουν τις τεχνικές απαιτήσεις στις προδιαγραφές απόδοσης.
7. Θέστε το υποστήριγμα βαλβίδων εάν είναι απαραίτητο.
8. Μακροπρόθεσμη αποθήκευση, κανονική συντήρηση.
