Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

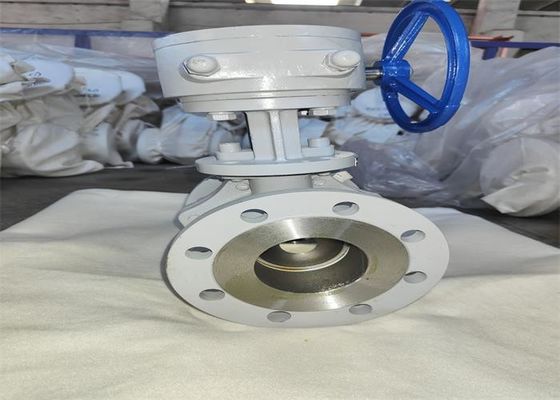

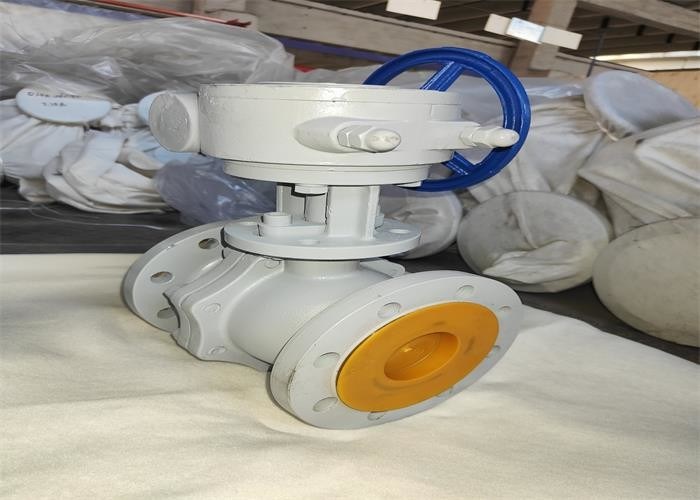

| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Χρώμα: | Λευκό, αίτημα του πελάτη |
|---|---|---|---|
| Μέγεθος: | DN50~DN250 | Μέσο: | Πετρέλαιο, νερό |
| Πίεση εργασίας: | 1.6~2.5 MPA | Δύναμη: | Μηχανοποιημένος |
| Θερμοκρασία των μέσων: | Υψηλής θερμοκρασίας | Σφραγίδα: | PTFE |
| Υψηλό φως: | 2 επιπλέουσα βαλβίδα σφαιρών ίντσας,επιπλέουσα βαλβίδα σφαιρών τρόπου κίνησης στροβίλων,επιπλέουσα βαλβίδα χάλυβα άνθρακα 2 ίντσα |
||
·Σχέδιο και κατασκευή: ΜΒ/Τ 12237 που βάζεται φλάντζα και που ενώνεται στενά άκρη βαλβίδες σφαιρών
·Δομικό μήκος: ΜΒ/Τ 12221 δομικό μήκος των βαλβίδων μετάλλων
·Τέλος σύνδεσης: ΜΒ/Τ 9113,1 ακέραια φλάντζα σωλήνων χάλυβα
·Επιθεώρηση και δοκιμή: Επιθεώρηση ΜΒ/Τ 26480 και δοκιμή των βαλβίδων
| Τύπος | DN | Λ | φ4 | φ3 | φ2 | BF | Ζ-Φd | Χ |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Κύριο μέρος | Υλικό |
| Σώμα | WCB |
| Μίσχος, σφαίρα | 2Cr13 |
| Σφραγίδα, συσκευασία | PTFE |
Πιθανές ελαττώματα και μέθοδοι αποβολών
| Πιθανά ελαττώματα | Αιτία της αποτυχίας | Μέθοδος αποβολών ελαττωμάτων |
| Διαρροή της επιφάνειας σφράγισης | 1. Τα μέσα μπουλόνια φλαντζών είναι χαλαρά. 2. Η επιφάνεια σφράγισης είναι χαλασμένη. |
1. Ομοιόμορφα σφίγξτε τα μέσα μπουλόνια φλαντζών. 2. Τακτοποιήστε την επιφάνεια σφράγισης ή αντικαταστήστε τα μέρη. |
| Διαρροή συσκευασίας | 1. Ανεπαρκής συσκευασία. 2. Η συσκευασία δεν συμπιέζεται. |
1. Προσθέστε το υλικό πληρώσεως. 2. Συμπαγής συσκευασία |
| Διαρροή στο μέσο στόμα | 1. Το Sino γαλλικό μαξιλάρι είναι χαλασμένο ή άκυρο. 2. Τα μέσα μπουλόνια φλαντζών δεν σφίγγονται. |
1. Αντικαταστήστε το μέσο στόλισμα φλαντζών. 2. Ομοιόμορφα σφίγξτε τα μέσα μπουλόνια φλαντζών |
1. Το προϊόν θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, η κανονική συντήρηση απαιτείται.
3. Αυτό το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση της σωλήνωσης ή του εξοπλισμού, αλλά πρέπει να είναι εύκολο να ανοίξει και να κλείσει.
4. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί εάν καλύψει τις απαιτήσεις.
5. Καθαρίστε την κοιλότητα σωλήνων και βαλβίδων ενώπιον της εγκατάστασης.
6. Το προϊόν δεν θα υποβληθεί στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η θέση της λαβής δείχνει ότι η βαλβίδα είναι ανοικτή ή κλειστή. Τη λαβή ανοίγουν όταν είναι παράλληλη στον άξονα σωληνώσεων, και έκλεισε όταν είναι κάθετη στον άξονα σωληνώσεων.
8. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις των προδιαγραφών απόδοσης.
