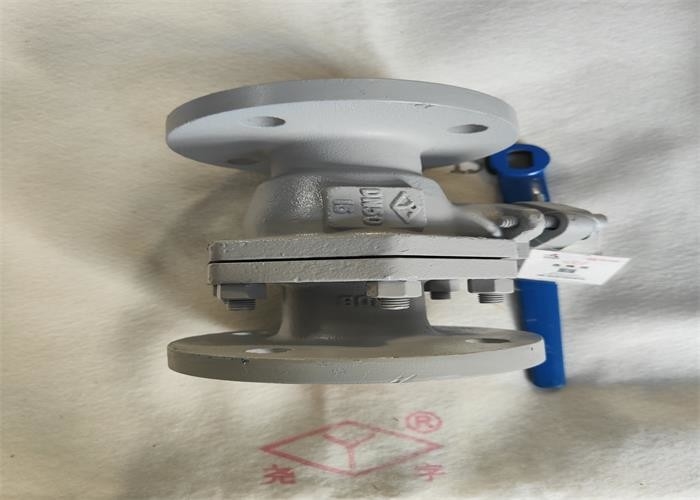

| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Πίεση: | 2.5Mpa, υψηλή πίεση |
|---|---|---|---|
| Υλικό: | Ρίψη Καίσιο | Χρώμα: | Αίτημα πελάτη Γκρίζο λευκό |
| Σύνδεση: | φλάντζα RF | Μέγεθος: | DN15~DN200 |
| Μέσο: | Νερό, πετρέλαιο, ατμός | Δύναμη: | Λαβή |
| Υψηλό φως: | πετρελαιαγωγοί που επιπλέουν τη βαλβίδα αντεπιστροφής σφαιρών,2.5mpa επιπλέουσα βαλβίδα αντεπιστροφής σφαιρών,σωληνώσεις νερού που επιπλέουν τη βαλβίδα σφαιρών |
||
·Σχέδιο και κατασκευή: Βαλβίδα σφαιρών ΜΒ/t12237
·Δομικό μήκος: Δομικό μήκος ΜΒ/t12221 των βαλβίδων μετάλλων
·Τέλος σύνδεσης: ΜΒ/Τ 9113 ακέραια φλάντζα σωλήνων χάλυβα
·Επιθεώρηση και δοκιμή: Επιθεώρηση ΜΒ/Τ 26480 και δοκιμή των βαλβίδων
| Όνομα μερών | Υλικό |
| Σώμα | WCB |
| Μίσχος, σφαίρα | 2Cr13 |
| Σφραγίδα, συσκευασία | PTFE |
| Τύπος | DN | Λ | Δ | D1 | D2 | BF | Ζ-Φd | Χ |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Πιθανά ελαττώματα | Αιτία της αποτυχίας | Μέθοδος αποβολών ελαττωμάτων |
| Διαρροή της επιφάνειας σφράγισης |
1. Τα μέσα μπουλόνια φλαντζών είναι χαλαρά. 2. Η επιφάνεια σφράγισης είναι χαλασμένη. |
1. Ομοιόμορφα σφίγξτε τα μέσα μπουλόνια φλαντζών. 2. Τακτοποιήστε την επιφάνεια σφράγισης ή αντικαταστήστε τα μέρη. |
| Διαρροή συσκευασίας |
1. Ανεπαρκής συσκευασία. 2. Η συσκευασία δεν συμπιέζεται. |
1. Προσθέστε το υλικό πληρώσεως. 2. Συμπαγής η συσκευασία |
| Διαρροή στο μέσο στόμα |
1. Το Sino γαλλικό μαξιλάρι είναι χαλασμένο ή άκυρο. 2. Τα μέσα μπουλόνια φλαντζών δεν σφίγγονται. |
1. Αντικαταστήστε το μέσο στόλισμα φλαντζών. 2. Ομοιόμορφα σφίγξτε τα μέσα μπουλόνια φλαντζών. |
1. Το προϊόν θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, η κανονική συντήρηση απαιτείται.
3. Αυτό το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση της σωλήνωσης ή του εξοπλισμού, αλλά πρέπει να είναι εύκολο να ανοίξει και να κλείσει.
4. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί εάν καλύψει τις απαιτήσεις.
5. Καθαρίστε την κοιλότητα σωλήνων και βαλβίδων ενώπιον της εγκατάστασης.
6. Το προϊόν δεν θα υποβληθεί στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η θέση της λαβής δείχνει ότι η βαλβίδα είναι ανοικτή ή κλειστή. Τη λαβή ανοίγουν όταν είναι παράλληλη στον άξονα σωληνώσεων, και έκλεισε όταν είναι κάθετη στον άξονα σωληνώσεων.
8. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις των προδιαγραφών απόδοσης.
