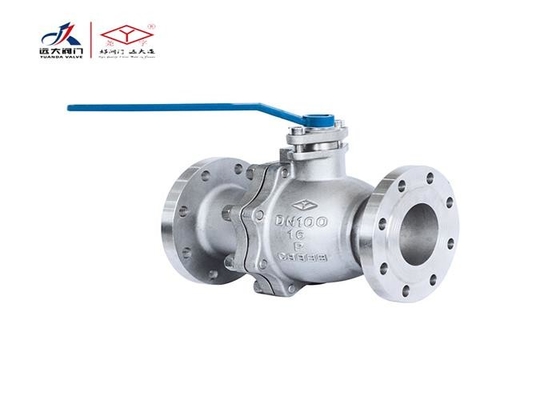

| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Υλικό σώματος: | 304 Ανοξείδωτο |
|---|---|---|---|
| Χρώμα: | Υλικό χρώμα | MEDIA: | Νερό, πετρέλαιο, αέριο, ατμός, διαβρωτικό μέσο |
| Μέγεθος: | DN15~DN200 | Σύνδεση: | φλάντζα RF |
| Πίεση: | 1.6Mpa | Δύναμη: | Λαβή |
| Υψηλό φως: | 1.6 επιπλέουσα βαλβίδα σφαιρών MPA,ss304 επιπλέουσα βαλβίδα σφαιρών,επιπλέουσα βαλβίδα ανοξείδωτου 1 ίντσα |
||

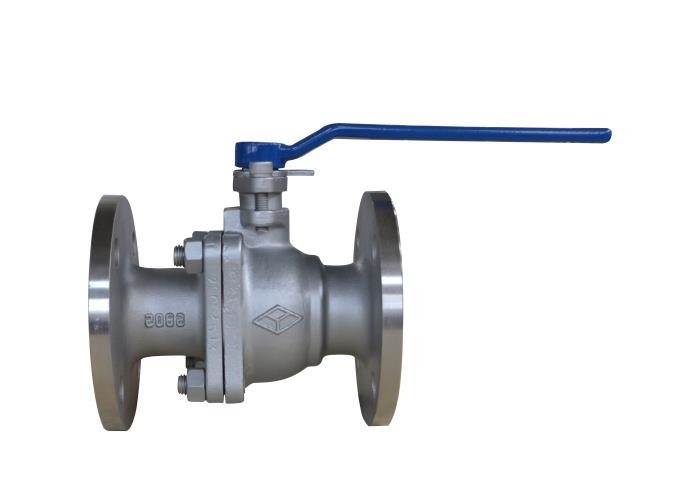

Η βαλβίδα αποτελείται από το σώμα βαλβίδων, τη σφαίρα, το μίσχο βαλβίδων, τη λαβή και άλλα μέρη. Ο μίσχος βαλβίδων περιστρέφεται με τη στροφή της λαβής
90 °, η ράβδος βαλβίδων οδηγούν τη σφαίρα για να περιστραφούν 90 ° για να πραγματοποιήσουν το άνοιγμα και το κλείσιμο.
| Τύπος | DN | Λ | Δ | D1 | D2 | BF | Ζ-Φd | Χ |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Όνομα μερών | Υλικό |
| Σώμα | CF8 |
| Μίσχος, σφαίρα | F304 |
| Σφραγίδα, συσκευασία | PTFE |
1. Το προϊόν θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, η κανονική συντήρηση απαιτείται.
3. Αυτό το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση της σωλήνωσης ή του εξοπλισμού, αλλά πρέπει να είναι εύκολο να ανοίξει και να κλείσει.
4. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί εάν καλύψει τις απαιτήσεις.
5. Καθαρίστε την κοιλότητα σωλήνων και βαλβίδων ενώπιον της εγκατάστασης.
6. Το προϊόν δεν θα υποβληθεί στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η θέση της λαβής δείχνει ότι η βαλβίδα είναι ανοικτή ή κλειστή. Τη λαβή ανοίγουν όταν είναι παράλληλη στον άξονα σωληνώσεων, και έκλεισε όταν είναι κάθετη στον άξονα σωληνώσεων.
8. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις των προδιαγραφών απόδοσης
·Σχέδιο και κατασκευή: βαλβίδες σφαιρών χάλυβα για τις πετροχημικών και σχετικού βιομηχανίες πετρελαίου, (ΜΒ/Τ 12237)
·Δομικό μήκος: ΜΒ/Τ 12221 δομικό μήκος των βαλβίδων μετάλλων
·Τέλος σύνδεσης: JB/Τ 79,1 ακέραια φλάντζα σωλήνων χάλυβα
·Επιθεώρηση και δοκιμή: Επιθεώρηση ΜΒ/Τ 26480 και δοκιμή των βαλβίδων
