Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

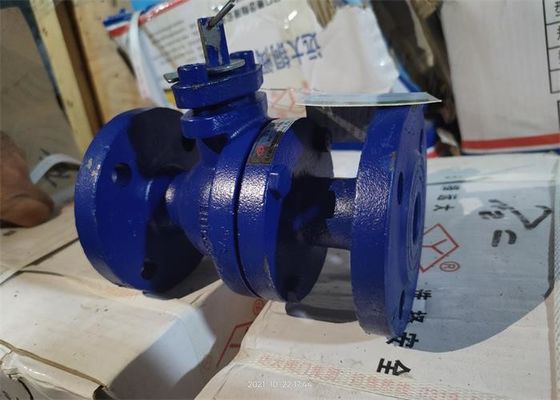

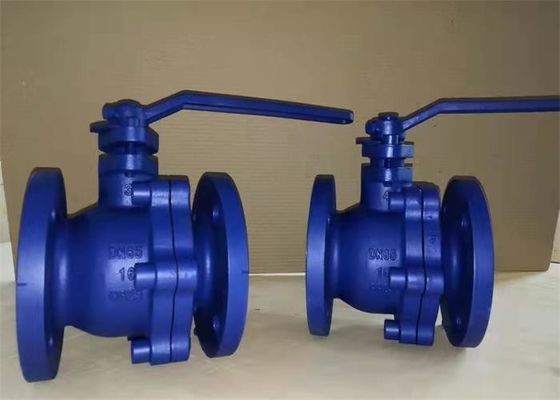

| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Χρώμα: | μπλε, αίτημα του πελάτη |
|---|---|---|---|
| Σύνδεση: | Φλάντζα | Πίεση εργασίας: | 1.0-1.6Mpa (10-25bar) |
| Μέσο: | Νερό πετρέλαιο | Πρότυπα: | ΜΒ |
| Μέγεθος: | DN15~DN150 | Δύναμη: | Λαβή |
| Υψηλό φως: | 25bar επιπλέουσα βαλβίδα σφαιρών,κινεζική τυποποιημένη επιπλέουσα βαλβίδα σφαιρών,βαλμένος φλάντζα επιπλέων τύπος βαλβίδων σφαιρών τελών |
||
Η βαλβίδα αποτελείται από το σώμα βαλβίδων, τη σφαίρα, το μίσχο βαλβίδων, τον αδένα συσκευασίας, το πιάτο ορίου, τη λαβή και άλλα μέρη. Η λαβή παράλληλη στον άξονα σωληνώσεων δείχνει ότι η βαλβίδα είναι στην ανοικτή θέση, και η κάθετος στον άξονα σωληνώσεων δείχνει ότι η βαλβίδα είναι στην κλειστή θέση. Το άνοιγμα και το κλείσιμο μπορούν να πραγματοποιηθούν με τη στροφή της λαβής 90 °
| Τύπος |
DN |
συνδέστε το μέγεθος (χιλ.) | ||||||
| Λ | Δ | D1 | D2 | BF | Ζ-Φd | Χ | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Όνομα μερών | Υλικό |
| Σώμα | Φαιός σίδηρος/όλκιμος σίδηρος |
| Σφαίρα | Γκρίζο χρώμιο plating/201 χυτοσιδήρου |
| Μίσχος | Χάλυβας άνθρακα, ανοξείδωτο |
| Σφραγίδα | PTFE |
| Συσκευασία | Εύκαμπτος γραφίτης |
| Λαβή | Ht200/qt450-10 |
| Στόλισμα | PTFE |
| Περιορισμένο πιάτο | Q235 |
| Αδένας συσκευασίας | HT200/QT450-10 |
1. Απλή δομή, καλή διαδικασία παραγωγής, εύκαμπτο και γρήγορο άνοιγμα και κλείσιμο, και ευρεία σειρά εφαρμογής.
2. Ο μίσχος βαλβίδων υιοθετεί την αντι έκρηξη κτίζει για να αυξήσει την ασφάλεια της βαλβίδας σφαιρών.
3. Το μέσο μπορεί να ρεύσει σε οποιαδήποτε κατεύθυνση και από τις δύο πλευρές του σώματος βαλβίδων για να επιτύχει το σκοπό της σύνδεσης ή της αποσύνδεσης.
1. Η βαλβίδα θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, θα διατηρηθεί τακτικά.
3. Το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση και οποιαδήποτε σωλήνωση, και οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις στην προδιαγραφή απόδοσης.
4. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί εάν καλύψει τις απαιτήσεις.
5. Καθαρίστε την κοιλότητα σωλήνων και βαλβίδων ενώπιον της εγκατάστασης.
6. Αφότου εγκαθίσταται το προϊόν, δεν πρέπει να υποβληθεί στη μεγάλη εξωτερική δύναμη.
7. Η κατεύθυνση της λαβής θα είναι σύμφωνη με την κατεύθυνση του τετραγωνικού επικεφαλής αυλακιού του μίσχου βαλβίδων.
8. Όταν η τοπική ελάχιστη θερμοκρασία είναι χαμηλότερη από 4 ℃, η προστασία θερμικής μόνωσης θα παρασχεθεί Σαν βαλβίδα τελών, θα θερμαθεί από τον επισημαίνοντας σωλήνα ή το σακάκι για να αποτρέψει τη θερμοκρασία τοίχων σωλήνων από την ύπαρξη χαμηλότερο από 0 ℃.
9. Είναι αυστηρά απαγορευμένο για να το εγκαταστήσει και να χρησιμοποιήσει στη σωλήνωση υποκείμενη στη δόνηση ή την ξαφνική αλλαγή της μέσης θερμοκρασίας.
| Πιθανή αποτυχία | Αιτία της αποτυχίας | Μέθοδος αποβολών |
| Διαρροή συσκευασίας |
1. Αποτυχία συσκευασίας. 2. Η συσκευασία δεν συμπιέζεται. 3. Ανεπαρκής συσκευασία. |
1. Αντικαταστήστε τη συσκευασία. 2. Συμπαγής η συσκευασία. 3. Προσθέστε το υλικό πληρώσεως. |
| Διαρροή στο μέσο στόμα |
1. Τα μέσα μπουλόνια φλαντζών δεν σφίγγονται. 2. Το Sino γαλλικό μαξιλάρι είναι χαλασμένο. |
1. Σφίγξτε τα μέσα μπουλόνια φλαντζών. 2. Αντικαταστήστε το μέσο στόλισμα φλαντζών. |
| Διαρροή της επιφάνειας σφράγισης |
1. Τα μέσα μπουλόνια φλαντζών είναι χαλαρά. 2. Η επιφάνεια σφράγισης είναι χαλασμένη ή χαλασμένη. |
1. Σφίγξτε τα μέσα μπουλόνια φλαντζών. 2. Τακτοποιήστε την επιφάνεια σφράγισης ή αντικαταστήστε τα μέρη. |
