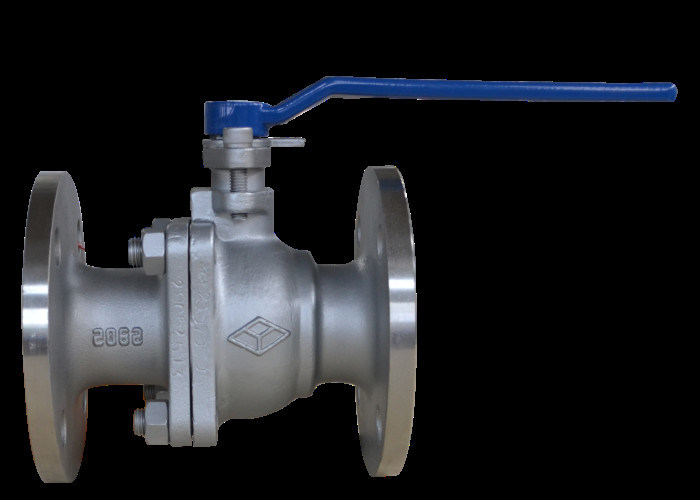

| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Δύναμη: | Λαβή |
|---|---|---|---|
| Πίεση: | 150LB | Θερμοκρασία των μέσων: | -29~150℃ |
| Μέσο: | νερό, πετρέλαιο, ατμός | Χρώμα: | Αίτημα πελάτη |
| Υλικό σφαιρών: | F304 | Μέγεθος λιμένων: | 1/2 " ~8» |
| Υψηλό φως: | επιπλέουσα βαλβίδα νερού 4 ίντσα,βαλμένη φλάντζα επιπλέουσα βαλβίδα 4 ίντσα,150LB επιπλέουσα βαλβίδα σφαιρών |
||
Αυτή η βαλβίδα είναι κατάλληλη για και του νερού, του ατμού και των πετρελαιαγωγών.
Η βαλβίδα αποτελείται από το σώμα βαλβίδων, τη σφαίρα, το μίσχο βαλβίδων, τη λαβή και άλλα μέρη. Ο μίσχος βαλβίδων περιστρέφεται με τη στροφή της λαβής
90 °, η ράβδος βαλβίδων οδηγούν τη σφαίρα για να περιστραφούν από 90 ° για να πραγματοποιήσουν το άνοιγμα και το κλείσιμο.
| Τύπος | Πίεση (λίβρα) | πίεση δοκιμής | κατάλληλο temperature℃ | κατάλληλο μέσο | |
| δύναμη (νερό) (MPA) | σφραγίδα (νερό) (MPA) | ||||
| API (Β) Q41F-150Lb (Γ) | 150 | 3.0 | 2.2 | ≤150℃ | νερό, ατμός, πετρέλαιο |
·Σχέδιο και κατασκευή: API 6D
·Μήκος δομών: API 6D
·Τέλος σύνδεσης: ASME B16.5
·Επιθεώρηση και δοκιμή: API 6D
| Όνομα μερών | Υλικό |
| Σώμα | ASTM A216 WCB |
| Μίσχος, σφαίρα | ASTM A182 F304 |
| Σφραγίδα, συσκευασία | PTFE |
| DN | Λ | Δ | D1 | D2 | β | NH | φ | Χ |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| Πιθανά ελαττώματα | Αιτία της αποτυχίας | Μέθοδος αποβολών ελαττωμάτων |
| Διαρροή της επιφάνειας σφράγισης |
1. Τα μέσα μπουλόνια φλαντζών είναι χαλαρά. 2. Η επιφάνεια σφράγισης είναι χαλασμένη. |
1. Ομοιόμορφα σφίγξτε τα μέσα μπουλόνια φλαντζών. 2. Τακτοποιήστε την επιφάνεια σφράγισης ή αντικαταστήστε τα μέρη. |
| Διαρροή συσκευασίας |
1. Ανεπαρκής συσκευασία. 2. Η συσκευασία δεν συμπιέζεται. |
1. Προσθέστε το υλικό πληρώσεως. 2. Συμπαγής η συσκευασία. |
| Διαρροή στο μέσο στόμα |
1. Το Sino γαλλικό μαξιλάρι είναι χαλασμένο ή άκυρο. 2. Τα μέσα μπουλόνια φλαντζών δεν σφίγγονται. |
1. Αντικαταστήστε το μέσο στόλισμα φλαντζών. 2. Ομοιόμορφα σφίγξτε τα μέσα μπουλόνια φλαντζών.
|
1. Το προϊόν θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, η κανονική συντήρηση απαιτείται.
3. Αυτό το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση της σωλήνωσης ή του εξοπλισμού, αλλά πρέπει να είναι εύκολο να ανοίξει και να κλείσει.
4. Η δοκιμή πίεσης θα πραγματοποιηθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί εάν καλύψει τις απαιτήσεις.
5. Καθαρίστε την κοιλότητα σωλήνων και βαλβίδων ενώπιον της εγκατάστασης.
6. Το προϊόν δεν θα υποβληθεί στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Η θέση της λαβής δείχνει ότι η βαλβίδα είναι ανοικτή ή κλειστή. Τη λαβή ανοίγουν όταν είναι παράλληλη στον άξονα σωληνώσεων, και έκλεισε όταν είναι κάθετη στον άξονα σωληνώσεων.
8. Οι λειτουργούντες όροι θα είναι σύμφωνοι με τις απαιτήσεις των προδιαγραφών απόδοσης.
