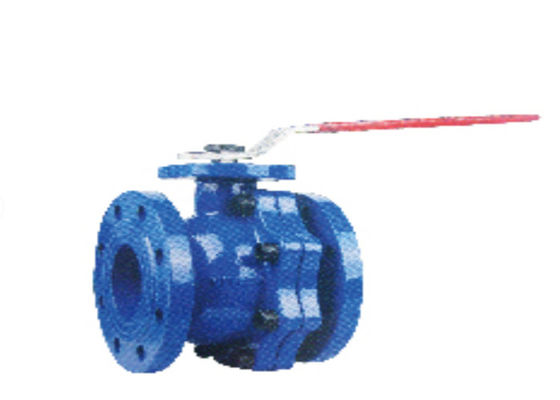

| Όνομα προϊόντων: | επιπλέουσα βαλβίδα σφαιρών | Υλικό σώματος: | Φαιός σίδηρος |
|---|---|---|---|
| Σύνδεση: | φλάντζα RF | Μέσο: | Νερό |
| Χρώμα: | μπλε, αίτημα του πελάτη | Πίεση: | Χαμηλή πίεση, 1.6MPa |
| Δύναμη: | Λαβή | Θερμοκρασία των μέσων: | -20~100℃ |
| Υψηλό φως: | βαλβίδα αντεπιστροφής SS 201 επιπλέουσα,επιπλέουσα βαλβίδα αντεπιστροφής φλαντζών σιδήρου,βαλβίδα σφαιρών SS 201 επιπλέουσα |
||
Αυτή η βαλβίδα χρησιμοποιείται για το άνοιγμα και το κλείσιμο της μη διαβρωτικής μέσης σωλήνωσης
| Τέλος φλαντζών | Το EN 1092-2 |
| Πρόσωπο με πρόσωπο DN15-DN100 | DIN3202 F4 |
| Πρόσωπο με πρόσωπο DN125-DN250 | DIN3202 F5 |
| Σχέδιο και κατασκευή | DIN 3357 |
| Πίεση Norminal (MPA) | 1.6 |
| Δοκιμή της Shell (νερό) | 2.5Mpa |
| Δοκιμή σφραγίδων (νερό) | 1.8mpa |
| Δοκιμή σφραγίδων (αέρας) | 0.6mpa |
| Θερμοκρασία | -10℃ σε 150℃ |
| Κατάλληλο μέσο: | νερό |
| DN | Λ | Δ | D2 | D3 | Β | Φ |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102.0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122.0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

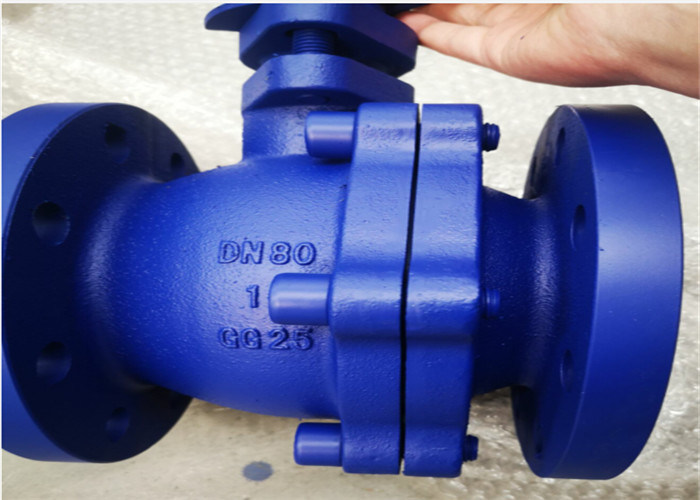

Η βαλβίδα αποτελείται από το σώμα βαλβίδων, τη σφαίρα, το μίσχο βαλβίδων, τον αδένα συσκευασίας, το πιάτο ορίου, τη λαβή και άλλα μέρη. Η λαβή παράλληλη στον άξονα σωληνώσεων δείχνει ότι η βαλβίδα είναι στην ανοικτή θέση, και η κάθετος στον άξονα σωληνώσεων δείχνει ότι η βαλβίδα είναι στην κλειστή θέση. Το άνοιγμα και το κλείσιμο μπορούν να πραγματοποιηθούν με τη στροφή της λαβής 90 °
