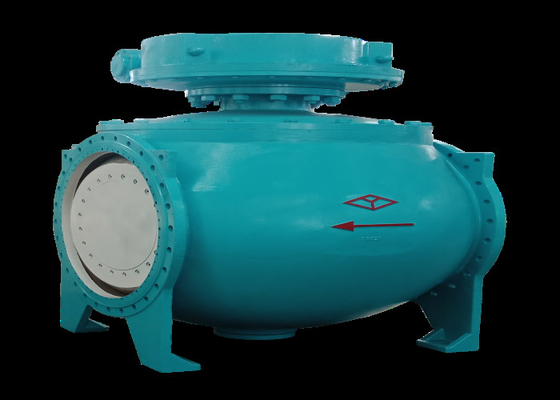

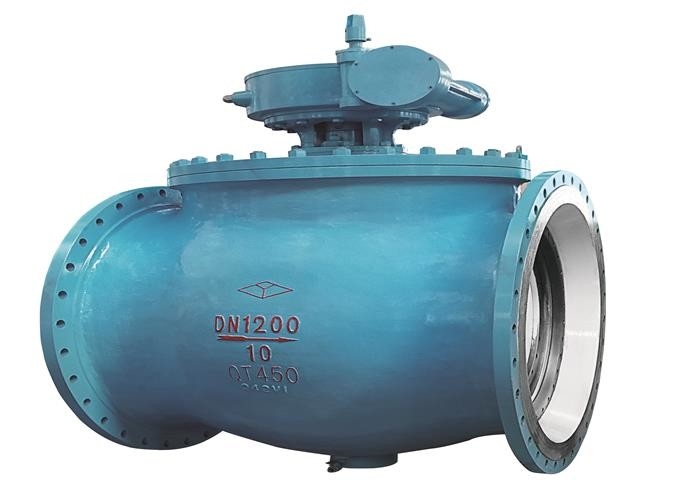

Όλκιή σιδήρου φλαντζών τελών εκκεντρική ημισφαιρική βαλβίδα σφαιρών βαλβίδων επιπλέουσα

Χρήση:

Η βαλβίδα μπορεί να χρησιμοποιηθεί για να αποτρέψει το μέσο από το δυσμενές ρεύμα σε οποιοδήποτε σύστημα σωληνώσεων.

αρχή εργασίας

Η βαλβίδα είναι απελευθερωμένη ή εμποδισμένη με την περιστροφή της αλυσίδας βαλβίδων. Η βαλβίδα σφαιρών έχει τα πλεονεκτήματα του ελαφριού διακόπτη και του μικρού όγκου. Μπορεί να γίνει σε μια μεγάλη διάμετρο, μια αξιόπιστη σφράγιση, μια απλή δομή και μια κατάλληλη συντήρηση. Η επιφάνεια σφράγισης και η σφαιρική επιφάνεια είναι συχνά κλειστές, η οποία δεν είναι εύκολο να διαβρωθεί από το μέσο. Έχει χρησιμοποιηθεί ευρέως στις διάφορες βιομηχανίες

δομικό ύφος

1. Η κορυφή τοποθέτησε τον τύπο: το στοχεύουν κυρίως στο μέσο με τη σοβαρές διάβρωση και την ένδυση. Η τοποθετημένη κορυφή δομή είναι πολύ κατάλληλη για την αντικατάσταση και τη συντήρηση των χαλασμένοι ανοίγοντας και κλείνοντας μερών. Δεν υπάρχει καμία ανάγκη να αφαιρεθεί ολόκληρη η βαλβίδα από τη σωλήνωση, η οποία κερδίζει πολύ χρόνο και κόστος συντήρησης.

2. Η πλευρά τοποθέτησε τον τύπο: ο τοποθετημένος πλευρά τύπος έχει τη συμπαγή δομή και το ελαφρύ βάρος βαλβίδων. Είναι κατάλληλο για τις περιπτώσεις που απαιτούν το διάστημα εγκαταστάσεων βαλβίδων.

χαρακτηριστικό

①Η εκκεντρική ημισφαιρική βαλβίδα είναι μια τοποθετημένη κορυφή δομή. Η βαλβίδα που εγκαθίσταται στη σωλήνωση μπορεί να επιθεωρηθεί άμεσα και να επισκευαστεί on-line, η οποία μπορεί αποτελεσματικά να μειώσει το κλείσιμο της συσκευής και να μειώσει το κόστος.

②Η εκκεντρική ημισφαιρική βαλβίδα είναι ένα σχέδιο ενιαίων καθισμάτων. Το πρόβλημα ότι το μέσο στην κοιλότητα της βαλβίδας έχει επιπτώσεις στην ασφάλεια χρήσης λόγω της ανώμαλης ανόδου πίεσης αποβάλλεται.

③Χαμηλό σχέδιο ροπής. Το μίσχο βαλβίδων με το ειδικό δομικό σχέδιο μπορεί να ανοίξουν και να κλείσουν εύκολα με μόνο μια μικρή λαβή.

④Δεν υπάρχει καμία τριβή μεταξύ του ανοίγματος και του κλεισίματος. Αυτή η λειτουργία λύνει εντελώς το πρόβλημα ότι η σφράγιση της παραδοσιακής [βαλβίδας wiki] [/wiki] επηρεάζεται από την αμοιβαία τριβή μεταξύ των επιφανειών σφράγισης.

⑤Δομή σφραγίδων σφηνών. Η βαλβίδα σφραγίζεται με τη συμπίεση της σφήνας σφαιρών επάνω στο κάθισμα βαλβίδων από τη μηχανική δύναμη που παρέχεται από το μίσχο βαλβίδων, έτσι ώστε η συμπίεση της βαλβίδας δεν επηρεάζεται από την αλλαγή της διαφορικής πίεσης σωληνώσεων, και η απόδοση σφράγισης είναι σοβαρά εγγυημένη υπό τις διάφορες συνθήκες εργασίας.

⑥Αυτοκαθαριζόμενη δομή της επιφάνειας σφράγισης της εκκεντρικής ημισφαιρικής βαλβίδας. Όταν τη σφαίρα γέρνουν μακρυά από το κάθισμα βαλβίδων, το ρευστό καθ'οδόν περνά μέσω 360 ° ομοιόμορφα κατά μήκος της επιφάνειας σφράγισης της σφαίρας, που όχι μόνο αποβάλλει τον τοπικό καθαρισμό του καθίσματος βαλβίδων από το μεγάλο ρευστό, αλλά και πλένει μακριά τη συσσώρευση στην επιφάνεια σφράγισης, ώστε να επιτευχθεί σκοπός αυτοκαθαριζόμενου

Κύριος σκοπός

1. Η ρευστή αντίσταση είναι μικρή, και ο συντελεστής αντίστασής του είναι ίσος με αυτόν του τμήματος σωλήνων με το ίδιο μήκος.

2. Απλή δομή, μικρός όγκος και ελαφρύς.

3. Είναι σφιχτό και αξιόπιστο. Η επιφάνεια σφράγισης της βαλβίδας σφαιρών αποτελείται ευρέως από το πλαστικό με την καλή εκτέλεση σφράγισης. Επίσης έχει χρησιμοποιηθεί ευρέως στο κενό σύστημα.

4. Είναι εύκολο να λειτουργήσει και να ανοίξει και να κλείσει γρήγορα. Πρέπει μόνο να περιστραφεί 90 ° από ορθάνοικτο σε πλήρη στενό, ο οποίος είναι κατάλληλος για τον τηλεχειρισμό.

5. Η συντήρηση είναι κατάλληλη, η δομή της βαλβίδας σφαιρών είναι απλή, το σφραγίζοντας δαχτυλίδι είναι γενικά κινητό, και η αποσύνθεση και η αντικατάσταση είναι σχετικά κατάλληλες.

6. Όταν πλήρως ανοικτή ή κλειστή πλήρως, η επιφάνεια σφράγισης της σφαίρας και το κάθισμα βαλβίδων απομονώνονται από το μέσο. Όταν το μέσο περνά μέσω, δεν θα προκαλέσει τη διάβρωση της επιφάνειας σφράγισης βαλβίδων.

7. Έχει ένα ευρύ φάσμα των εφαρμογών, που κυμαίνονται από τη μικρή διάμετρο ως μερικά χιλιοστόμετρα και τη μεγάλη διάμετρο ως μερικούς μετρητές. Μπορεί εφαρμόζω από το υψηλό κενό στην υψηλή πίεση. Όταν η σφαίρα περιστρέφεται για 90 βαθμούς, ο κολπίσκος και η έξοδος θα είναι σφαιρικοί, ώστε να κοπεί η ροή.

Λειτουργία και προδιαγραφή
