Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

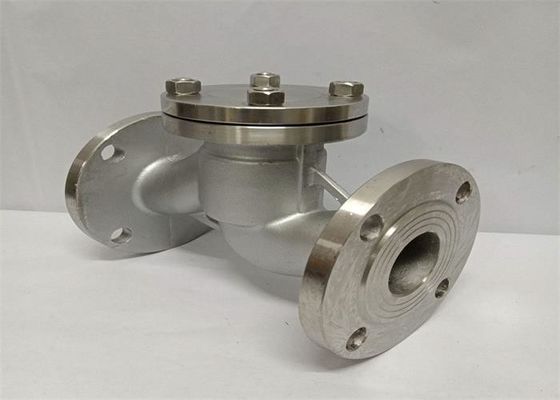

| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ανελκυστήρων | Θερμοκρασία των μέσων: | ≤425 ℃ |
|---|---|---|---|
| Υλικό σώματος: | Ανοξείδωτο/304 | Χρώμα: | Αίτημα το /Body πελάτη |
| σύνδεση: | Άκρες φλαντζών | Μέσο: | Αέριο νερού πετρελαίου |
| Δύναμη: | Μη | Μέγεθος: | DN15-DN300 |
| Δίσκος: | 304/ ανοξείδωτο | Πρότυπα: | ΜΒ το τυποποιημένο /Gost |
| Υψηλό φως: | Gost βαλβίδα αντεπιστροφής τύπων ανελκυστήρων,Βαλβίδα αντεπιστροφής τύπων ανελκυστήρων SS 304,Αντι βαλβίδα ελέγχου ανελκυστήρων διάβρωσης |
||
Αυτή η βαλβίδα είναι κατάλληλη στη σωλήνωση τύπων νιτρικού οξέος κάνει αποτρέπει το μέσο δυσμενές ρεύμα για να ανοίξει έναν δρόμο κλείνει.
1.for η βαλβίδα αντεπιστροφής με το δίσκο βαλβίδων που γλιστρά σύμφωνα με κάθετη κεντρική γραμμή του σώματος βαλβίδων, η εσωτερική βαλβίδα αντεπιστροφής νημάτων μπορεί μόνο να εγκατασταθεί στην οριζόντια σωλήνωση, και ο δίσκος βαλβίδων στη βαλβίδα αντεπιστροφής υψηλών μικρός-διαμέτρων μπορεί να υιοθετήσει μια σφαίρα. Η μορφή σωμάτων της βαλβίδας αντεπιστροφής πεταλούδων είναι η ίδια με αυτήν της βαλβίδας στάσεων (που μπορεί να χρησιμοποιηθεί ως βαλβίδα στάσεων), έτσι ο ρευστός συντελεστής αντίστασής του είναι μεγάλος. Η δομή της είναι παρόμοια με τη βαλβίδα στάσεων, και το σώμα βαλβίδων και ο δίσκος είναι οι ίδιοι με τη βαλβίδα στάσεων. Το ανώτερο μέρος του δίσκου βαλβίδων και το χαμηλότερο μέρος της κάλυψης βαλβίδων υποβάλλονται σε επεξεργασία με ένα μανίκι οδηγών. Το μανίκι οδηγών δίσκων βαλβίδων μπορεί να αυξηθεί και να εμπέσει ελεύθερα στο μανίκι οδηγών δίσκων βαλβίδων. Όταν το μέσο ρέει προς τα κάτω, ο δίσκος βαλβίδων ανοίγει από την ώθηση του μέσου. Όταν το μέσο σταματά, ο δίσκος βαλβίδων αφορά το κάθισμα βαλβίδων για να αποτρέψει κάθετα την αντίστροφη ροή του μέσου. Η κατεύθυνση του μέσου καναλιού κολπίσκων και εξόδου κατ' ευθείαν μέσω της βαλβίδας αντεπιστροφής πεταλούδων είναι κάθετη σε αυτή του καναλιού καθισμάτων βαλβίδων Για την κάθετη βαλβίδα αντεπιστροφής ανελκυστήρων, η κατεύθυνση του μέσου κολπίσκου και ο απαγωγός είναι οι ίδιοι με αυτόν του καναλιού καθισμάτων βαλβίδων, και η αντίσταση ροής της είναι μικρότερη από αυτός κατ' ευθείαν μέσω της βαλβίδας αντεπιστροφής
2.a βαλβίδα ο της οποίας δίσκος γλιστρά σύμφωνα με την κεντρική γραμμή του σώματος βαλβίδων. Η βαλβίδα αντεπιστροφής σωληνώσεων είναι μια νέα βαλβίδα. Έχει το μικρό όγκο, την ελαφριά και καλή τεχνολογία επεξεργασίας. Είναι μια από τις κατευθύνσεις ανάπτυξης της βαλβίδας αντεπιστροφής. Εντούτοις, ο ρευστός συντελεστής αντίστασης είναι ελαφρώς μεγαλύτερος από αυτός της βαλβίδας αντεπιστροφής ταλάντευσης
| Τύπος | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Υ-16C | Measuremen τ (χιλ.) | Λ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| Δ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| βάρος (κλ) | 3.3 | 4.13 | 5.33 | 8.7 | 11.66 | 14.33 | 23 | 27 | 35.2 | 54 | 73.2 | 126 | 175 | 262 | ||
| Τύπος | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Υ-16C | Measuremen τ (χιλ.) | Λ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| Δ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| βάρος (κλ) | 3.3 | 4.13 | 5.33 | 8.7 | 13.00 | 14.33 | 23 | 27 | 45.0 | 54 | 73.2 | 148 | 191 | 450 | ||
