Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

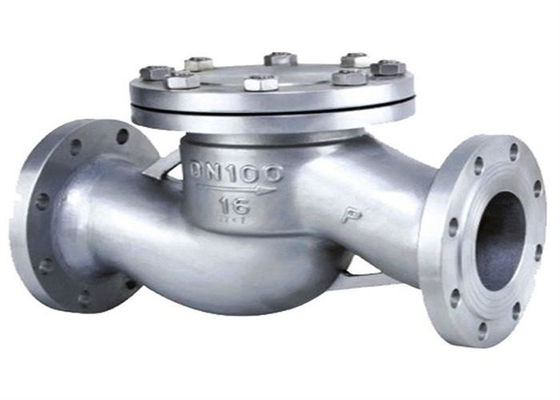

| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ανελκυστήρων | Θερμοκρασία των μέσων: | ≤ 425 ℃ |
|---|---|---|---|
| πίεση: | 1.6/2.5/4.0 MPA | Χρώμα: | Αίτημα/σώμα πελάτη |
| μέγεθος: | DN15-DN300 | Τύπος: | Ανελκυστήρας |
| Σύνδεση: | Άκρες φλαντζών | Υλικό σώματος: | Ανοξείδωτο 304 |
| Μέσο: | Αέριο νερού πετρελαίου | Δίσκος: | Ανοξείδωτο 304 |
| Υψηλό φως: | Βαλβίδα αντεπιστροφής ανελκυστήρων φλαντζών,2.5 βαλβίδα αντεπιστροφής ανελκυστήρων MPA,Αντιδιαβρωτική βαλβίδα αντεπιστροφής ανελκυστήρων ανοξείδωτου |
||
Η βαλβίδα αντεπιστροφής ανελκυστήρων αναφέρεται στη βαλβίδα που ανοίγει αυτόματα και κλείνει το δίσκο βαλβίδων ανάλογα με τη ροή το ίδιο του μέσου για να αποτρέψει backflow του μέσου. Είναι επίσης γνωστό ως βαλβίδα αντεπιστροφής, μονόδρομη βαλβίδα, βαλβίδα αντίστροφης ροής και βαλβίδα πίσω πίεσης. Η βαλβίδα αντεπιστροφής ανήκει σε μια αυτόματη βαλβίδα, η οποία χρησιμοποιείται κυρίως για να αποτρέψει μέσο backflow, την αντίστροφη περιστροφή της αντλίας και της οδηγώντας μηχανής, και την απαλλαγή του μέσου εμπορευματοκιβωτίων. Η βαλβίδα αντεπιστροφής μπορεί επίσης να χρησιμοποιηθεί στη σωλήνωση για να παρέχει το βοηθητικό σύστημα στο οποίο η πίεση μπορεί να αυξηθεί επάνω από την πίεση συστημάτων. Οι βαλβίδες αντεπιστροφής μπορούν να διαιρεθούν κυρίως σε βαλβίδες αντεπιστροφής ταλάντευσης (που περιστρέφονται σύμφωνα με το κέντρο βαρύτητας) και να ανυψώσουν τις βαλβίδες αντεπιστροφής (που κινούνται κατά μήκος του άξονα)
1. Ο δίσκος της βαλβίδας αντεπιστροφής ταλάντευσης είναι disc-shaped και περιστρέφεται γύρω από τον περιστρεφόμενο άξονα του καναλιού καθισμάτων βαλβίδων. Επειδή το κανάλι στη βαλβίδα βελτιώνεται και η αντίσταση ροής είναι μικρότερη από αυτή της βαλβίδας αντεπιστροφής πεταλούδων αύξησης, είναι κατάλληλη για τις μεγάλης διαμέτρου περιπτώσεις με το ποσοστό χαμηλής ροής και τη σπάνια αλλαγή ροής, αλλά δεν είναι κατάλληλη για την κυμαιμένος ροή, και η εκτέλεση σφράγισής της δεν είναι τόσο καλή όσο αυτή του ανυψωτικού τύπου. Οι βαλβίδες αντεπιστροφής πεταλούδων διαιρούνται σε ενιαίο τύπο δίσκων, διπλό τύπο δίσκων και πολυ μισό τύπο. Αυτές οι τρεις μορφές διαιρούνται κυρίως σύμφωνα με τη διάμετρο βαλβίδων, προκειμένου να αποτραπεί ο υδραυλικός αντίκτυπος από την αποδυνάμωση όταν σταματά το μέσο ή ρέει πίσω.
2. Βαλβίδα αντεπιστροφής ανελκυστήρων: για τη βαλβίδα αντεπιστροφής με το δίσκο βαλβίδων που γλιστρά σύμφωνα με κάθετη κεντρική γραμμή του σώματος βαλβίδων, η εσωτερική βαλβίδα αντεπιστροφής νημάτων μπορεί μόνο να εγκατασταθεί στην οριζόντια σωλήνωση, και ο δίσκος βαλβίδων στη βαλβίδα αντεπιστροφής υψηλών μικρός-διαμέτρων μπορεί να υιοθετήσει μια σφαίρα. Η μορφή σωμάτων της βαλβίδας αντεπιστροφής πεταλούδων είναι η ίδια με αυτήν της βαλβίδας στάσεων (που μπορεί να χρησιμοποιηθεί ως βαλβίδα στάσεων), έτσι ο ρευστός συντελεστής αντίστασής του είναι μεγάλος. Η δομή της είναι παρόμοια με τη βαλβίδα στάσεων, και το σώμα βαλβίδων και ο δίσκος είναι οι ίδιοι με τη βαλβίδα στάσεων. Το ανώτερο μέρος του δίσκου βαλβίδων και το χαμηλότερο μέρος της κάλυψης βαλβίδων υποβάλλονται σε επεξεργασία με ένα μανίκι οδηγών. Το μανίκι οδηγών δίσκων βαλβίδων μπορεί να αυξηθεί και να εμπέσει ελεύθερα στο μανίκι οδηγών δίσκων βαλβίδων. Όταν το μέσο ρέει προς τα κάτω, ο δίσκος βαλβίδων ανοίγει από την ώθηση του μέσου. Όταν το μέσο σταματά, ο δίσκος βαλβίδων αφορά το κάθισμα βαλβίδων για να αποτρέψει κάθετα την αντίστροφη ροή του μέσου. Η κατεύθυνση του μέσου καναλιού κολπίσκων και εξόδου κατ' ευθείαν μέσω της βαλβίδας αντεπιστροφής πεταλούδων είναι κάθετη σε αυτή του καναλιού καθισμάτων βαλβίδων Για την κάθετη βαλβίδα αντεπιστροφής ανελκυστήρων, η κατεύθυνση του μέσου κολπίσκου και ο απαγωγός είναι οι ίδιοι με αυτόν του καναλιού καθισμάτων βαλβίδων, και η αντίσταση ροής της είναι μικρότερη από αυτός κατ' ευθείαν μέσω της βαλβίδας αντεπιστροφής.
3. Βαλβίδα αντεπιστροφής ταλάντευσης: μια βαλβίδα αντεπιστροφής ο της οποίας δίσκος περιστρέφεται γύρω από τον άξονα καρφιτσών στο κάθισμα βαλβίδων. Η βαλβίδα αντεπιστροφής δίσκων έχει την απλή δομή και μπορεί μόνο να εγκατασταθεί στην οριζόντια σωλήνωση με την καλή εκτέλεση σφράγισης.
4. Βαλβίδα αντεπιστροφής ανελκυστήρων: μια βαλβίδα ο της οποίας δίσκος γλιστρά σύμφωνα με την κεντρική γραμμή του σώματος βαλβίδων. Η βαλβίδα αντεπιστροφής σωληνώσεων είναι μια νέα βαλβίδα. Έχει το μικρό όγκο, την ελαφριά και καλή τεχνολογία επεξεργασίας. Είναι μια από τις κατευθύνσεις ανάπτυξης της βαλβίδας αντεπιστροφής. Εντούτοις, ο ρευστός συντελεστής αντίστασης είναι ελαφρώς μεγαλύτερος από αυτός της βαλβίδας αντεπιστροφής ταλάντευσης.
5. Βαλβίδα αντεπιστροφής συμπίεσης: Αυτή η βαλβίδα χρησιμοποιείται ως αποκλεισμένη βαλβίδα νερού και ατμού τροφών λεβήτων. Έχει την περιεκτική λειτουργία της ανύψωσης της βαλβίδας αντεπιστροφής, της βαλβίδας στάσεων ή της βαλβίδας γωνίας
| PN16 (DIN3202-F1) | PN25 (DIN 3202-F1) | ||||
| DN | Λ-RF | Χ | DN | Λ-RF | Χ |
| χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. |
| 15 | 130 | 77 | 15 | 130 | 100 |
| 20 | 150 | 77 | 20 | 150 | 105 |
| 25 | 160 | 80 | 25 | 160 | 120 |
| 32 | 180 | 85 | 3 | 180 | 130 |
| 40 | 200 | 95 | 40 | 200 | 135 |
| 50 | 230 | 105 | 50 | 230 | 149 |
| 65 | 290 | 120 | 65 | 290 | 160 |
| 80 | 310 | 130 | 80 | 310 | 169 |
| 100 | 350 | 140 | 100 | 350 | 194 |
| 125 | 400 | 155 | 125 | 400 | 222 |
| 150 | 480 | 180 | 150 | 480 | 255 |
| 200 | 600 | 215 | 200 | 600 | 305 |
| 250 | 730 | 260 | 250 | 730 | 355 |
| 300 | 850 | 315 | 300 | 850 | 410 |
| 350 | 980 | 350 | 980 | ||
| 400 | 1100 | 400 | 1100 | ||
