Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ανελκυστήρων | Σύνδεση: | Άκρες φλαντζών |
|---|---|---|---|
| Χρώμα: | Αίτημα πελάτη, γκρίζο | Μέσο: | Αέριο νερού πετρελαίου |
| Υλικό σώματος: | Χάλυβας άνθρακα WCB | Πίεση: | Μέση πίεση, υψηλή πίεση, κανονική θερμοκρασία |
| Θερμοκρασία των μέσων: | Μέση θερμοκρασία, κανονική θερμοκρασία, υψηλής θερμοκρασίας | Υλικό δίσκων: | Χάλυβας άνθρακα WCB |
| Μέγεθος: | DN15 σε DN300 | Δομή: | Έλεγχος |
| Υψηλό φως: | Βαλβίδα αντεπιστροφής τύπων ανελκυστήρων εμβόλων WCB,Βαλβίδα αντεπιστροφής τύπων ανελκυστήρων εμβόλων χάλυβα,Ελαφρύς τύπος ανελκυστήρων εμβόλων βαλβίδων αντεπιστροφής |
||

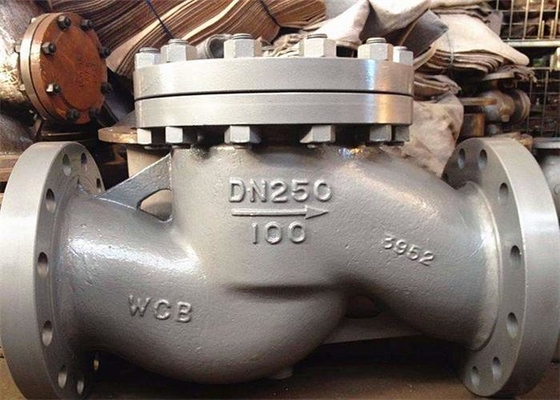

H41h και οι βαλβίδες αντεπιστροφής ανελκυστήρων χυτοχάλυβα H41W χρησιμοποιούνται ευρέως για την ονομαστική πίεση PN1 για τις σωληνώσεις υπό τις διάφορες συνθήκες εργασίας όπως το πετρέλαιο, η χημική βιομηχανία και ο θερμικός σταθμός παραγωγής ηλεκτρικού ρεύματος με τη θερμοκρασία εργασίας - 29 ~ 550 ℃ σε 6 ~ 10.0MPa, τα εφαρμόσιμα μέσα είναι νερό, έλαιο, ατμός, κ.λπ. Η κύρια λειτουργία της είναι να αποτρέψει μέσο backflow, την αντίστροφη περιστροφή της αντλίας και της οδηγώντας μηχανής της, και την απαλλαγή του μέσου στο εμπορευματοκιβώτιο.
Κατά τη διάρκεια της χρήσης της βαλβίδας, το μέσο ρέει στην κατεύθυνση του βέλους στον αριθμό.
1. Όταν το μέσο ρέει στη διευκρινισμένη κατεύθυνση, ο δίσκος βαλβίδων επηρεάζεται από τη μέση δύναμη. Όταν το μέσο ανοίγουν για το αντίρροπο ρεύμα, ο δίσκος βαλβίδων και η επιφάνεια σφράγισης του καθίσματος βαλβίδων είναι κλειστοί λόγω του μόνου βάρους του δίσκου βαλβίδων και της αντίστροφης δύναμης του μέσου, ώστε να αποτραπεί ρεύμα του μέσου.
2. Η επιφάνεια σφράγισης του σώματος βαλβίδων και του δίσκου θα επιστρωθεί με το ανοξείδωτο.
| Τύπος | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Υ-16C | Measuremen τ (χιλ.) | Λ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| Δ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| βάρος (κλ) | 3.3 | 4.13 | 5.33 | 8.7 | 11.66 | 14.33 | 23 | 27 | 35.2 | 54 | 73.2 | 126 | 175 | 262 | ||
| Τύπος | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Υ-16C | Measuremen τ (χιλ.) | Λ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| Δ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| βάρος (κλ) | 3.3 | 4.13 | 5.33 | 8.7 | 13.00 | 14.33 | 23 | 27 | 45.0 | 54 | 73.2 | 148 | 191 | 450 | ||
