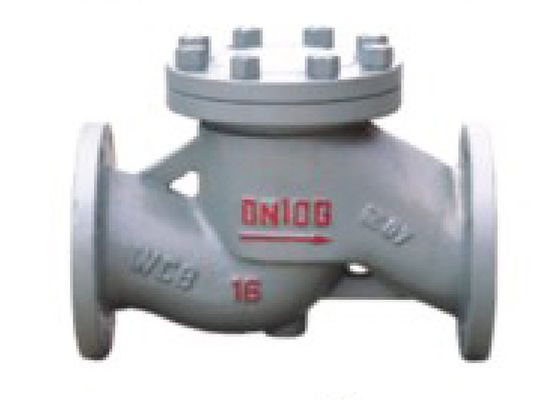

| Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ανελκυστήρων | Μέγεθος: | DN15-DN250mm/customized |
|---|---|---|---|
| Υλικό: | Χάλυβας άνθρακα | Πίεση: | Μέση πίεση 1.6MPA |
| Χρώμα: | Αίτημα πελάτη | Μέσο: | Νερό, πετρέλαιο, ατμός |
| σύνδεση: | Άκρες φλαντζών | Τύπος: | Κάθετος ανελκυστήρας |
| Πρότυπα: | Πρότυπα ΜΒ | Υλικό σώματος: | Χάλυβας άνθρακα |
| Υψηλό φως: | Ελαφριά βαλβίδα αντεπιστροφής PN16,Βαλβίδα αντεπιστροφής ανελκυστήρων PN16,Βαλβίδα αντεπιστροφής χάλυβα άνθρακα ΜΒ |
||
Η βαλβίδα αντεπιστροφής ανελκυστήρων αναφέρεται στη βαλβίδα που ανοίγει αυτόματα και κλείνει το δίσκο βαλβίδων ανάλογα με τη ροή το ίδιο του μέσου για να αποτρέψει backflow του μέσου. Είναι επίσης γνωστό ως βαλβίδα αντεπιστροφής, μονόδρομη βαλβίδα, βαλβίδα αντίστροφης ροής και βαλβίδα πίσω πίεσης. Η βαλβίδα αντεπιστροφής ανήκει σε μια αυτόματη βαλβίδα, η οποία χρησιμοποιείται κυρίως για να αποτρέψει μέσο backflow, την αντίστροφη περιστροφή της αντλίας και της οδηγώντας μηχανής, και την απαλλαγή του μέσου εμπορευματοκιβωτίων. Η βαλβίδα αντεπιστροφής μπορεί επίσης να χρησιμοποιηθεί στη σωλήνωση για να παρέχει το βοηθητικό σύστημα στο οποίο η πίεση μπορεί να αυξηθεί επάνω από την πίεση συστημάτων. Οι βαλβίδες αντεπιστροφής μπορούν να διαιρεθούν κυρίως σε βαλβίδες αντεπιστροφής ταλάντευσης (που περιστρέφονται σύμφωνα με το κέντρο βαρύτητας) και να ανυψώσουν τις βαλβίδες αντεπιστροφής (που κινούνται κατά μήκος του άξονα)
Βαλβίδα αντεπιστροφής ανελκυστήρων: για τη βαλβίδα αντεπιστροφής με το δίσκο βαλβίδων που γλιστρά σύμφωνα με κάθετη κεντρική γραμμή του σώματος βαλβίδων, η εσωτερική βαλβίδα αντεπιστροφής νημάτων μπορεί μόνο να εγκατασταθεί στην οριζόντια σωλήνωση, και ο δίσκος βαλβίδων στη βαλβίδα αντεπιστροφής υψηλών μικρός-διαμέτρων μπορεί να υιοθετήσει μια σφαίρα. Η μορφή σωμάτων της βαλβίδας αντεπιστροφής πεταλούδων είναι η ίδια με αυτήν της βαλβίδας στάσεων (που μπορεί να χρησιμοποιηθεί ως βαλβίδα στάσεων), έτσι ο ρευστός συντελεστής αντίστασής του είναι μεγάλος. Η δομή της είναι παρόμοια με τη βαλβίδα στάσεων, και το σώμα βαλβίδων και ο δίσκος είναι οι ίδιοι με τη βαλβίδα στάσεων. Το ανώτερο μέρος του δίσκου βαλβίδων και το χαμηλότερο μέρος της κάλυψης βαλβίδων υποβάλλονται σε επεξεργασία με ένα μανίκι οδηγών. Το μανίκι οδηγών δίσκων βαλβίδων μπορεί να αυξηθεί και να εμπέσει ελεύθερα στο μανίκι οδηγών δίσκων βαλβίδων. Όταν το μέσο ρέει προς τα κάτω, ο δίσκος βαλβίδων ανοίγει από την ώθηση του μέσου. Όταν το μέσο σταματά, ο δίσκος βαλβίδων αφορά το κάθισμα βαλβίδων για να αποτρέψει κάθετα την αντίστροφη ροή του μέσου. Η κατεύθυνση του μέσου καναλιού κολπίσκων και εξόδου κατ' ευθείαν μέσω της βαλβίδας αντεπιστροφής πεταλούδων είναι κάθετη σε αυτή του καναλιού καθισμάτων βαλβίδων Για την κάθετη βαλβίδα αντεπιστροφής ανελκυστήρων, η κατεύθυνση του μέσου κολπίσκου και ο απαγωγός είναι οι ίδιοι με αυτόν του καναλιού καθισμάτων βαλβίδων, και η αντίσταση ροής της είναι μικρότερη από αυτός κατ' ευθείαν μέσω της βαλβίδας αντεπιστροφής

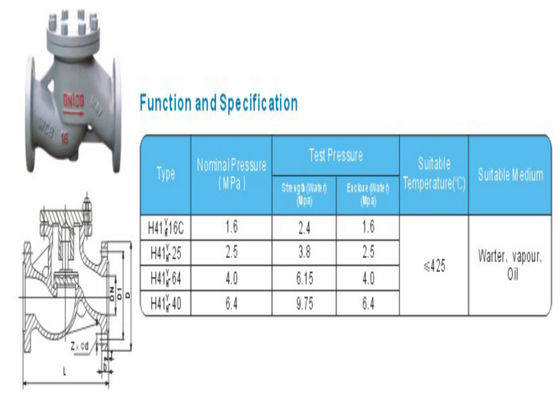

| Πίεση Norminal | 1.6 MPA |
| Θερμοκρασία Suitbk | -29 σε 425°C |
| Δοκιμή σφραγίδων | 1.8MPa |
| Δοκιμή της Shell | 2.4mpa |
| Κατάλληλο μέσο: | ατμός, νερό, πετρέλαιο |
| DN | Λ | Δ | D1 | D2 | BF | Zxфd | Χ |
| 15 | 130 | 95 | 65.0 | 46.0 | 14-2 | 4-ф14 | 88 |
| 20 | 150 | 105 | 75.0 | 56.0 | 16-2 | 4-ф14 | 88 |
| 25 | 160 | 115 | 85.0 | 65.0 | 16-2 | 4-ф14 | 103 |
| 32 | 180 | 140 | 100.0 | 76.0 | 18-2 | 4-ф18 | 115 |
| 40 | 200 | 150 | 110 | 84.0 | 18-2 | 4-ф18 | 131 |
| 50 | 230 | 165 | 125.0 | 99.0 | 20-2 | 4-ф18 | 141 |
| 65 | 290 | 185 | 145.0 | 118.0 | 20-2 | 4-ф18 | 157 |
| 80 | 310 | 200 | 160 | 132.0 | 20-2 | 8-ф18 | 165 |
| 100 | 350 | 220 | 180 | 156.0 | 20-2 | 8-ф18 | 185 |
| DN125 | 400 | 250 | 210 | 184 | 22-2 | 8-ф18 | 211 |
| DN150 | 480 | 285 | 240 | 211 | 24-2 | 8-ф22 | 233 |
| DN200 | 600 | 335 | 295 | 265 | 26-3 | 12-ф23 | 278 |
| DN250 | 622 | 405 | 355 | 320 | 30-3 | 12-ф25 | 315 |
| DN300 | 698 | 460 | 410 | 375 | 30-4 | 12-ф25 | 392 |
