Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

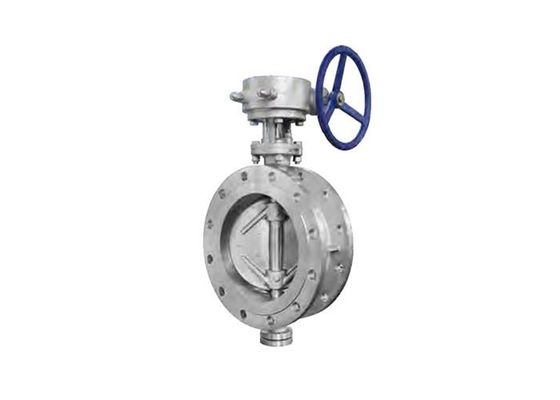

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πεταλούδων | Μέγεθος: | DN50-DN1200 |
|---|---|---|---|
| Πίεση: | 10k/20k | Υλικό: | Χάλυβας άνθρακα wcb |
| Μέσο: | Ατμός πετρελαίου νερού | Σύνδεση: | Άκρες φλαντζών |
| Χρώμα: | Αίτημα πελάτη | Τύπος: | Τριπλός εκκεντρικός πυρήνας |
| θερμοκρασία: | -29℃ σε 425℃ | ||
| Υψηλό φως: | 10K βαλβίδα πεταλούδων χάλυβα άνθρακα,20K βαλβίδα πεταλούδων χάλυβα άνθρακα,Νερό τρία εκκεντρική βαλβίδα πεταλούδων |
||

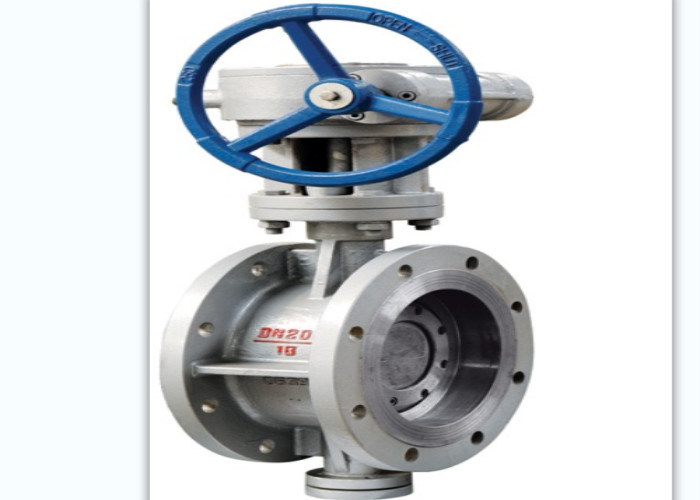

Η βαλβίδα πεταλούδων έχει τα πλεονεκτήματα της απλής δομής, μικρός όγκος και ελαφρύς. Αποτελείται μόνο από μερικά μέρη. Επιπλέον, το μπορεί να ανοίξουν και να κλείσουν γρήγορα από περιστρεφόμενα 90 °, το οποίο είναι απλό να λειτουργήσει. Συγχρόνως, η βαλβίδα έχει τα καλά ρευστά χαρακτηριστικά ελέγχου. Το πιάτο πεταλούδων της βαλβίδας πεταλούδων εγκαθίσταται στην κατεύθυνση διαμέτρων της σωλήνωσης. Στο κυλινδρικό κανάλι του σώματος βαλβίδων πεταλούδων, το disc-shaped πιάτο πεταλούδων περιστρέφεται γύρω από τον άξονα με μια γωνία περιστροφής 0 ° ~ 90 °. Όταν περιστρέφεται σε 90 °, η βαλβίδα είναι πλήρως ανοικτή. Όταν η βαλβίδα πεταλούδων φλαντζών είναι στην πλήρως ανοικτή θέση, το πάχος του πιάτου πεταλούδων είναι η μόνη αντίσταση όταν διατρέχει το μέσο του σώματος βαλβίδων. Επομένως, η πτώση πίεσης που παράγεται μέσω της βαλβίδας είναι πολύ μικρή, έτσι έχει τα καλά χαρακτηριστικά ελέγχου ροής
Χρήση: Αυτή η βαλβίδα έχει χρησιμοποιηθεί ευρέως στους τομείς του πετρελαίου, της ελαφριάς βιομηχανίας, της ναυτιλίας, της δύναμης, της παροχής και της στραγγίζοντας βιομηχανίας νερού, του pharmary κ.λπ. Αυτό ρέοντας πράκτορες το όλο διαβρωτικό και uncorrosive αέριο, υγρό, seme-υγρό. Μπορεί adhust και να κόψει το ρευστό.
| όνομα μερών | σώμα | σφραγίζοντας δαχτυλίδι | Μίσχος | δίσκος |
| υλικό | WCB | 2Cr13 | 2Cr13 | WCB |
| Τέλος φλαντζών | JIS Β 2212 |
| Πρόσωπο με πρόσωπο | JIS Β 2002-1987 |
| ΤΥΠΟΣ | DN | μέγεθος (㎜) | |||||||
| Λ | Χ | H1 | Α1 | B1 | Δ | D1 | Z×Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. Η βαλβίδα θα αποθηκευτεί σε μια ξηρά αποθήκη εμπορευμάτων και δεν θα αποθηκευτεί υπαίθρια.
2. Για τη μακροπρόθεσμη αποθήκευση, θα διατηρηθεί τακτικά.
3. Η βαλβίδα εγκαθίσταται στην οριζόντια ή κάθετη σωλήνωση, αλλά θα είναι εύκολο να ανοίξει και να κλείσει.
4. Η δοκιμή πίεσης θα διευθυνθεί ενώπιον της εγκατάστασης, και η εγκατάσταση μπορεί να πραγματοποιηθεί μόνο μετά από την κάλυψη των απαιτήσεων.
5. Καθαρίστε την εσωτερική κοιλότητα των σωλήνων και των βαλβίδων ενώπιον της εγκατάστασης.
6. Η βαλβίδα δεν υπόκειται στη μεγάλη εξωτερική δύναμη μετά από την εγκατάσταση.
7. Κατά τη διάρκεια της εγκατάστασης, η μέση κατεύθυνση ροής θα είναι σύμφωνη με την κατεύθυνση βελών του σώματος βαλβίδων.
8. Οι λειτουργούντες όροι θα καλύψουν τις τεχνικές απαιτήσεις στην προδιαγραφή απόδοσης.
